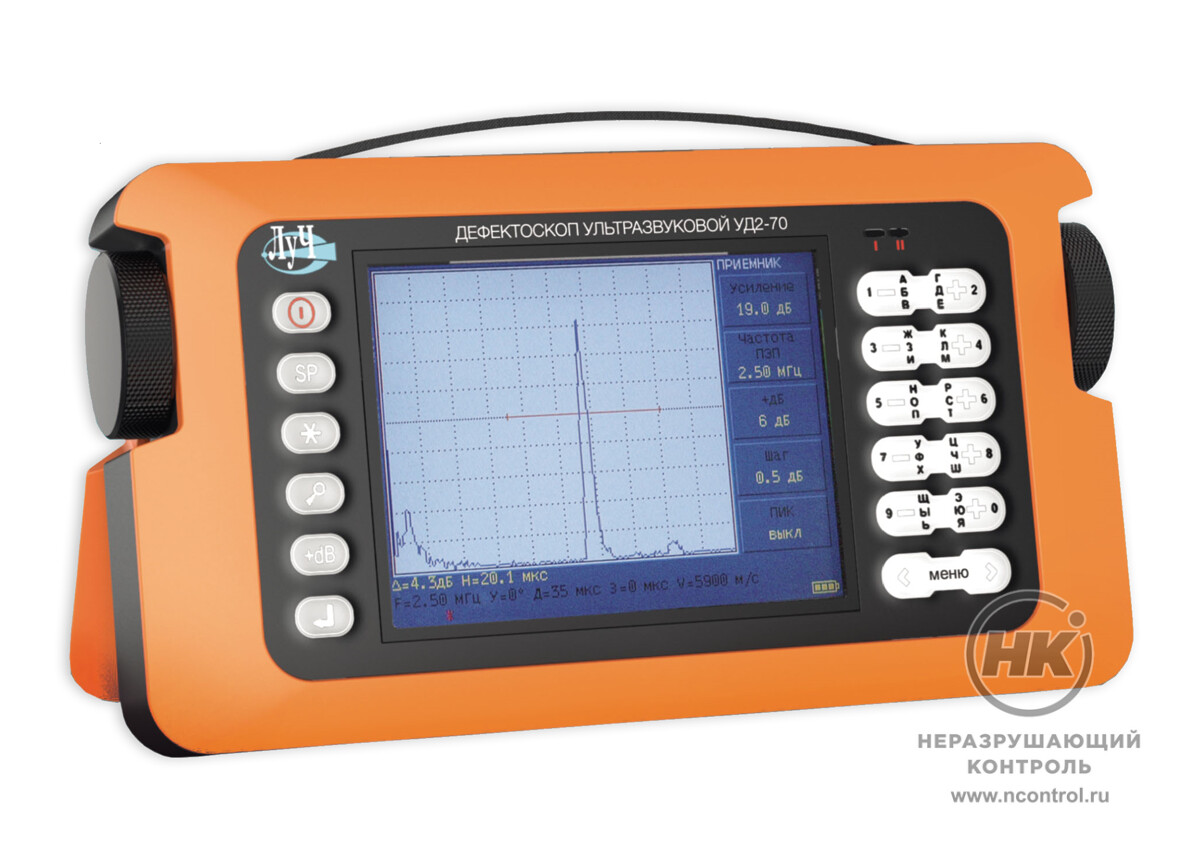

УД2-70 — ультразвуковой дефектоскоп, предназначенный для выявления мест нарушений сплошности и однородности различных материалов, сварных соединений, изделий из металлов. Измеряет глубину и координаты залегания дефектов и отношения амплитуд сигналов от дефектов. Диапазон измерения по стали 1 – 7 500 мм. Выпускается в нескольких специализированных комплектациях для контроля железнодорожных составов.
Ультразвуковой дефектоскоп УД2-70 может применяться для контроля полуфабрикатов и готовой продукции различного назначения. В приборе имеются специальные меню, в которых записаны типовые настройки. Они используются для ультразвукового контроля и выявления дефектов в деталях и узлах локомотивов и МВПС, а также в деталях элементов колёсных пар вагонов.
Дефектоскоп УД2-70 внесён в Госреестры средств измерений РФ, Белоруссии и Казахстана. Разрешён к применению Федеральной службой по экологическому, технологическому и атомному надзору. Прибор зарегистрирован в перечнях средств измерений, диагностики и контроля, применяемых в гражданской авиации РФ и на предприятиях ОАО «РЖД».
14 часов
Время непрерывной работы
При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП
«Локомотивная» | «Вагонная» | «Метрополитен ТР-2» | «Метрополитен ТР-3» |
Электронный блок дефектоскопа | Электронный блок дефектоскопа | Электронный блок дефектоскопа | Электронный блок дефектоскопа |
УЗ преобразователи П111-2,5-К12-004, П111-5-К6-003, П121-0,4-90-003 для контроля поверхности катания бандажей, П121-2,5-40-М-003, П121-2,5-50-М-003, П131-2,5-0º/18º-ВО-04 комбинированный, для контроля осей колёсных пар | УЗ преобразователи П111-2,5-К12-004, П111-5-К6-003, П121-0,4-90-003 для контроля поверхности катания колёс, П121-2,5-40-М-003, П121-2,5-50-М-003, П131-2,5-0º/18º-ВО-04 комбинированный, для контроля осей колёсных пар | УЗ преобразователи АПЛ-111-28М — 4 шт., АПМ121-13 — 4 шт. АПМ121-18 — 4 шт., АПМ-6550-А1 — 2 шт., АПТ-55176-А1 — 2 шт., АПМ121-15 — 4 шт., АПМ122-6 — 4 шт., АПМ-540-АЛС — 2 шт. | УЗ преобразователи АПМ121-1,25-90-150-207 — 2 шт., АПМ121-1,25-90-160-207 — 5 шт., АПЛ-111-28М — 5 шт., АПМ121-13 — 2 шт., АПМ121-18 — 5 шт., АПМ121-22 — 2 шт., АПМ-4025-3 — 2 шт., АПМ-5025-3 — 2 шт., АПМ-4025-У — 2 шт., АПМ-5025-У — 2 шт., АПМ121-2,5-50-110-209 — 2 шт., АПМ121-2,5-50-150-209 — 2 шт., АПМ121-2,5-60-150-209 — 2 шт., АПМ121-2,5-50-130-209 — 2 шт., АПМ121-2,5-50-160-209 — 5 шт., АПМ121-2,5-60-120-209 — 2 шт., АПМ121-2,5-60-160-209 — 2 шт., АПМ121-15 — 5 шт., АПМ122-6 — 5 шт., АПМ-122-8 — 2 шт., АПМ-540-АЛС — 2 шт. |
ПЭП на заказ П122-2,5-90-004 для контроля зубьев шестерни, П122-2,5-90-003 для контроля зубьев зубчатого колеса, П111-1,25-К20-003 для контроля удлинённых ступиц, П131-2,5-0º/18º-ВО-03 комбинированный, для контроля осей колёсных пар | ПЭП на заказ П111-5-6-ШС-003 | Чехол для электронного блока | Чехол для электронного блока |
Устройство сканирования бандажей и ободьев колёс УСБК-1 | Устройство сканирования колёс УСКм | Комплект ПО: спецменю «Контроль деталей подвижного состава метрополитена всех серий и типов» | Комплект ПО: спецменю «Контроль деталей подвижного состава метрополитена всех серий и типов» |
Кабель соединительный для ПЭП | Кабель соединительный для ПЭП | Кабели 2BNC-LEMO,2BNC-2LEMO | Кабели 2BNC-LEMO,2BNC-2LEMO |
Кабель соединительный для ПК | Кабель соединительный для ПК | Кабель соединительный для ПК | Кабель соединительный для ПК |
Стандартный образец СО-3Р или СО-2 | Стандартный образец СО-3Р или СО-2 | Сетевой блок питания | Сетевой блок питания |
Сетевой блок питания | Сетевой блок питания | Съёмный аккумулятор | Съёмный аккумулятор |
Съёмный аккумулятор | Съёмный аккумулятор | Свидетельство о поверке | Свидетельство о поверке |
Программное обеспечение | Программное обеспечение | Методика поверки | Методика поверки |
Руководство по эксплуатации | Руководство по эксплуатации | Руководство по эксплуатации | Руководство по эксплуатации |
Паспорт | Паспорт | Паспорт | Паспорт |
Сумка для переноски | Сумка для переноски | Сумка для переноски | Сумка для переноски |
Рабочие частоты | 0,4 МГц; 1,25 МГц; 1,8 МГц; 2,5 МГц; 5,0 МГц; 10,0 МГц |
---|---|
Диапазон контроля по стали | 1 – 7 500 мм |
Диапазон рабочих частот приёмного такта | 0,2 – 12 МГц |
Диапазон устанавливаемых скоростей УЗ колебаний | 100 – 15 000 м/с |
Частота повторения зондирующих импульсов | 30 Гц, 60 Гц, 120 Гц, 250 Гц, 500 Гц, 1 000 Гц, 2 000 Гц |
Диапазон регулировки усиления | 0 – 100 дБ с дискретностью 0,5 дБ или 1,0 дБ |
Отсечка | линейная, компенсированная, от 0 до 100% высоты экрана |
Развёртка | тип А, В |
Диапазон задержки развёртки | от -30 до 7 500 мм |
Погрешность измерения глубины залегания дефектов | ± (0,1 + 0,02Н) мм |
Дискретность измерения расстояний | 0,1 мм |
Погрешность измерения отношений амплитуд сигналов | ± (0,1 + 0,03N) дБ |
Диапазон регулировки ВРЧ | 0 – 80 дБ |
Память настроек | 400 |
Памятьизображений развёртки типа А | 400 |
Памятьзначений глубиномера | 4 000 |
Интерфейс связи с компьютером | USB |
Размер рабочей части экрана | 111,4×83,5 мм |
Диапазон рабочих температур | от -10 до +50 °С |
Электрическое питание | 12 В аккумулятор; 220 В, 50 Гцсеть переменного тока |
Время непрерывной работы | не менее 14 ч |
Степень защиты корпуса | IP 64 |
Габаритыэлектронного блока | не более 245×77×145 мм,без ручки для переноса |
Масса электронного блока | не более 2,2 кг |
