Наклонные совмещённые ПЭП П121 для контроля гибов труб

Купить

Задать вопрос о товаре

В избранное

Сравнить

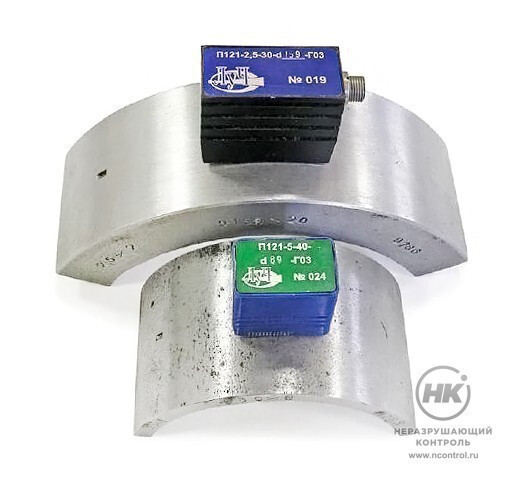

Наклонные совмещённые контактные преобразователи типа П121 предназначены для контроля гибов труб различного диаметра. Рабочие частоты: 1,8 Мгц, 2,5 МГц и 5 МГц.

Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и УД2-12. При заказе следует указать тип дефектоскопа, необходимый разъём М8 или Lemo 00, угол призмы и диаметр контролируемой трубы. По умолчанию ПЭП поставляются с горизонтальным расположением разъёма, по требованию возможно исполнение с вертикальным расположением разъёма.

П 121
Тип преобразователя

Документы в PDF

Скачать карточку в формате PDF

Технические характеристики

Наименование преобразователя	Частота	Угол призмы	Диаметр контролируемых труб	Корпус	Габариты
П121-1,8-ХХ-dХХ	1,8 МГц	30°, 40°	273 мм, 325 мм, 426 мм	тип В	40×20×31 мм
П121-2,5-ХХ-dХХ	2,5 МГц	28°, 30°, 40°	76 мм, 89 мм, 108 мм, 114 мм,	тип В	40×20×31 мм
			133 мм, 159 мм, 219 мм, 273 мм,
			325 мм, 426 мм
П121-5-ХХ-dХХ	5 МГц	30°, 40°	57 мм, 60 мм, 76 мм, 89 мм,	тип Б	30×20×26 мм
			108 мм, 114 мм, 133 мм, 159 мм,
			219 мм, 273 мм, 325 мм, 426 мм
