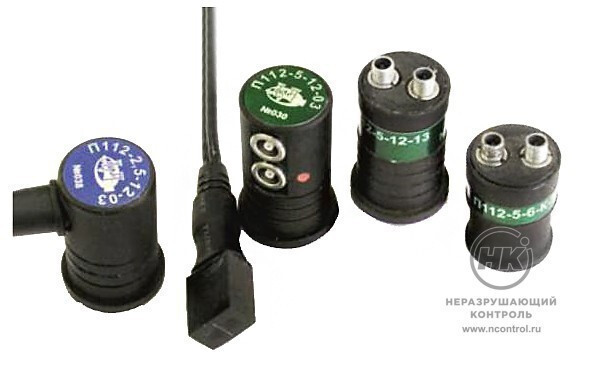

Прямые раздельно-совмещённые ПЭП П112

Прямые раздельно-совмещённые контактные преобразователи типа П112 применяются при ультразвуковом контроле изделий для выявления дефектов, параллельных поверхности материала. Содержат внутри корпуса два пьезоэлемента для излучения и приёма колебаний.

Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и УД2-12. При заказе следует указать тип дефектоскопа, необходимый разъём М5 или Lemo 00, и наличие встроенного кабеля длиной 1 200 мм. Возможно увеличение длины кабеля до 2 000 мм.

Горизонтальное расположение доступно для разъёма Lemo 00 или кабеля, вертикальное — для разъёма М5. Встроенный кабель может иметь разъёмы ВNC, СР-50 или Lemo 00. Возможно исполнение повышенной износостойкости. Маркировку «М» имеют преобразователи в миниатюрном исполнении.

П 112
Тип преобразователя

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Диаметр отражателя Размер рабочей поверхности Габариты
П112-2,5-12 2,5 МГц Ø 12/2 мм 1,6 мм Ø 16 мм Ø 23×40 мм
П112-2,5-12 2,5 МГц Ø 12/2 мм 1,6 мм Ø 17,5 мм Ø 23×40 мм
П112-5-4*4 5 МГц 4×4 мм 1,2 мм Ø 14 мм Ø 20×34 мм
П112-5-3*4 5 МГц 3×4 мм 1,2 мм Ø 14 мм Ø 20×34 мм
П112-5-ММ 5 МГц 3×4 мм 1,2 мм 12×8 мм 12×8×20 мм
П112-5-6 5 МГц Ø 6/2 мм 1,2 мм Ø 14 мм Ø 20×34 мм
П112-5-6М 5 МГц Ø 6/2 мм 1,2 мм Ø 9 мм Ø 20×36 мм
П112-5-10 5 МГц Ø 10/2 мм 1,2 мм Ø 12 мм Ø 23×43 мм
П112-5-12 5 МГц Ø 12/2 мм 1,2 мм Ø 16 мм Ø 23×40 мм
П112-10-6 10 МГц Ø 6/2 мм 1,2 мм Ø 9 мм Ø 21×40 мм
П112-10-6-Б 10 МГц Ø 6/2 мм 1,2 мм 30×20 мм 30×20×26 мм
