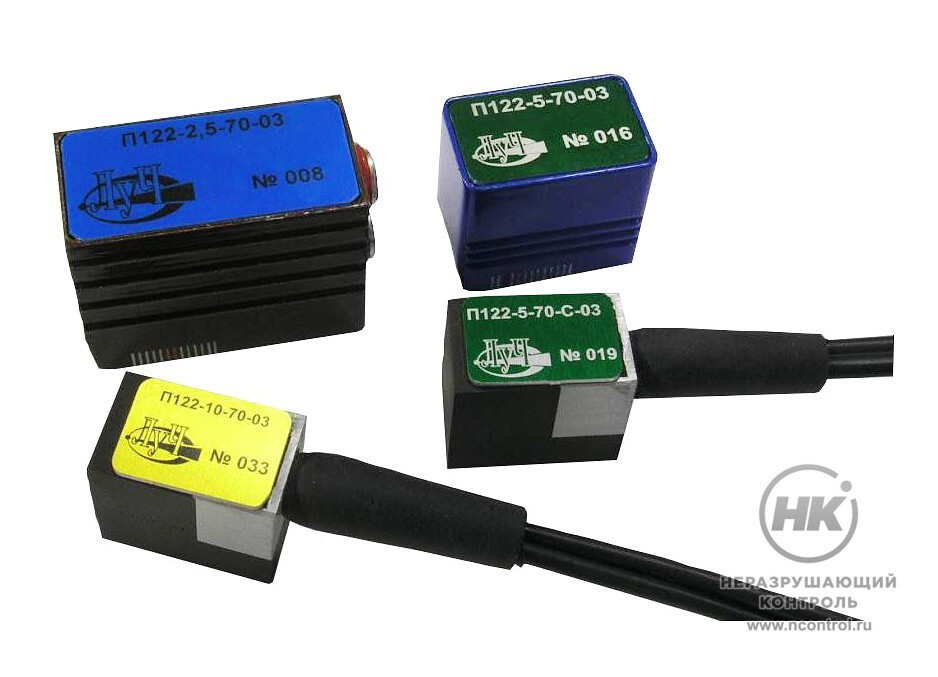

Наклонные раздельно-совмещённые ПЭП П122

Наклонные раздельно-совмещённые контактные преобразователи типа П122 предназначены для дефектоскопии изделий небольшой толщины. Имеют повышенное отношение сигнал/шум.

Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и УД2-12. При заказе следует указать тип дефектоскопа, наличие разъёмов Lemo 00 или встроенного кабеля. Длина кабеля 1 200 мм, возможно увеличение до 2 500 мм. Кабель может иметь разъёмы ВNC, СР-50 и Lemo 00. По умолчанию ПЭП поставляются с горизонтальным расположением разъёма, по требованию возможно исполнение с вертикальным расположением разъёма.

П 122
Тип преобразователя

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Стрела Корпус Габариты
П122-2,5-40 2,5 МГц 6×8 мм 40°± 7,5 мм тип В 40×20×31 мм
П122-2,5-50 2,5 МГц 6×8 мм 50°± 8 мм тип В 40×20×31 мм
П122-2,5-60 2,5 МГц 6×8 мм 60°± 9 мм тип В 40×20×31 мм
П122-2,5-65 2,5 МГц 6×8 мм 65°± 10 мм тип В 40×20×31 мм
П122-2,5-70 2,5 МГц 6×8 мм 70°± 12 мм тип В 40×20×31 мм
П122-5-65 5 МГц 5×5 мм 65°± 6 мм тип Б 30×20×26 мм
П122-5-70 5 МГц 5×5 мм 70°± 7 мм тип Б 30×20×26 мм
П122-5-74 5 МГц 5×5 мм 74°± 7,5 мм тип Б 30×20×26 мм
П122-5-65-С 5 МГц 5×5 мм 65°± 5,5 мм 25×15×18 мм
П122-5-70-С 5 МГц 5×5 мм 70°± 6 мм 25×15×18 мм
П122-5-74-С 5 МГц 5×5 мм 74°± 6,5 мм 25×15×18 мм
П122-10-65 10 МГц 5×5 мм 65°± 5,5 мм 25×15×18 мм
П122-10-70 10 МГц 5×5 мм 70°± 6 мм 25×15×18 мм
П122-10-74 10 МГц 5×5 мм 74°± 6,5 мм 25×15×18 мм
Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter, чтобы помочь нам ее исправить.
Цена: 0 По запросу RUB
Заказать Добавить в закладки
Производитель
Россия
