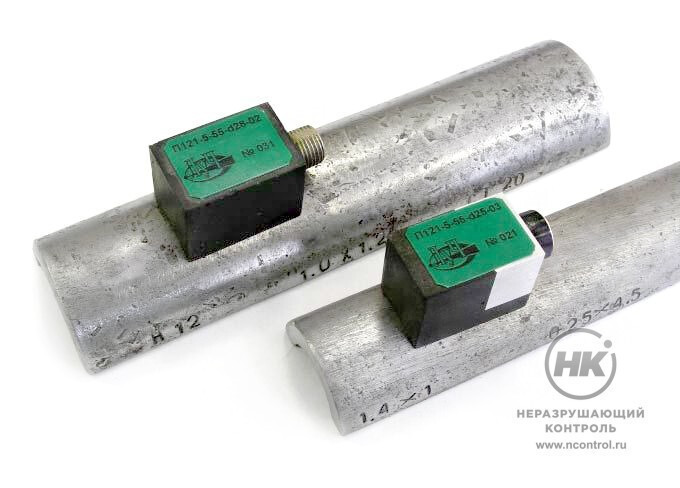

Наклонные совмещённые ПЭП П121 для труб малого диаметра

Наклонные совмещённые контактные преобразователи типа П121 предназначены для контроля труб малого диаметра. Рабочие частоты: 1,8 Мгц, 2,5 МГц, 5 МГц и 10 МГц.

Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и УД2-12. При заказе следует указать тип дефектоскопа, необходимый разъём М8 или Lemo 00, угол призмы и диаметр контролируемой трубы. По умолчанию ПЭП поставляются с горизонтальным расположением разъёма, по требованию возможно исполнение с вертикальным расположением разъёма.

П 121
Тип преобразователя

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол призмы Угол ввода Корпус Габариты
П121-1,8-32-dХХ 1,8 МГц Ø 12 мм 32° 40° тип Г 40×25×30 мм
П121-1,8-40-dХХ 1,8 МГц Ø 12 мм 40° 50° тип Г 40×25×30 мм
П121-1,8-48-dХХ 1,8 МГц Ø 12 мм 48° 60° тип Г 40×25×30 мм
П121-1,8-51-dХХ 1,8 МГц Ø 12 мм 51° 65° тип В 40×20×31 мм
П121-2,5-40-dХХ 2,5 МГц Ø 12×10 мм 40° 50° тип В 40×20×31 мм
П121-2,5-51-dХХ 2,5 МГц Ø 12×10 мм 51° 65° тип В 40×20×31 мм
П121-2,5-53-dХХ 2,5 МГц 12×8 мм 53° 68° тип В 40×20×31 мм
П121-2,5-55-dХХ 2,5 МГц 12×8 мм 55° 70° тип В 40×20×31 мм
П121-5-33-dХХ 5 МГц 5×5 мм 33° 40° 25×15×18 мм
П121-5-40-dХХ 5 МГц 5×5 мм 40° 50° 25×15×18 мм
П121-5-48-dХХ 5 МГц 5×5 мм 48° 60° 25×15×18 мм
П121-5-51-dХХ 5 МГц 5×5 мм 51° 65° 25×15×18 мм
П121-5-53-dХХ 5 МГц 5×5 мм 53° 68° 25×15×18 мм
П121-5-55-dХХ 5 МГц 5×5 мм 55° 70° 25×15×18 мм
П121-5-58-dХХ 5 МГц 5×5 мм 58° (аустенит) >73° 25×15×18 мм
П121-10-55-dХХ 10 МГц 5×5 мм 55° 70° 25×15×18 мм
П121-10-58-dХХ 10 МГц 5×5 мм 58° (аустенит) >73° 25×15×18 мм

Контролируемые параметры

Группа преобразователей Диаметр контролируемых труб
ПЭП на частоту 1,8 МГц 133 мм, 159 мм, 219 мм, 273 мм, 325 мм, 377 мм
ПЭП на частоту 2,5 МГц 102 мм, 108 мм, 114 мм, 133 мм, 159 мм, 219 мм
ПЭП на частоту 5 МГц 25 мм, 28 мм, 30 мм, 32 мм, 36 мм, 38 мм, 42 мм, 45 мм, 48 мм, 50 мм, 57 мм, 60 мм, 76 мм, 83 мм, 89 мм, 102 мм, 108 мм, 114 мм, 133 мм, 159 мм, 219 мм
ПЭП на частоту 10 МГц 25 мм, 28 мм, 30 мм, 32 мм, 36 мм, 38 мм, 42 мм, 45 мм, 48 мм, 50 мм, 57 мм, 60 мм, 76 мм, 83 мм, 89 мм, 102 мм, 108 мм
