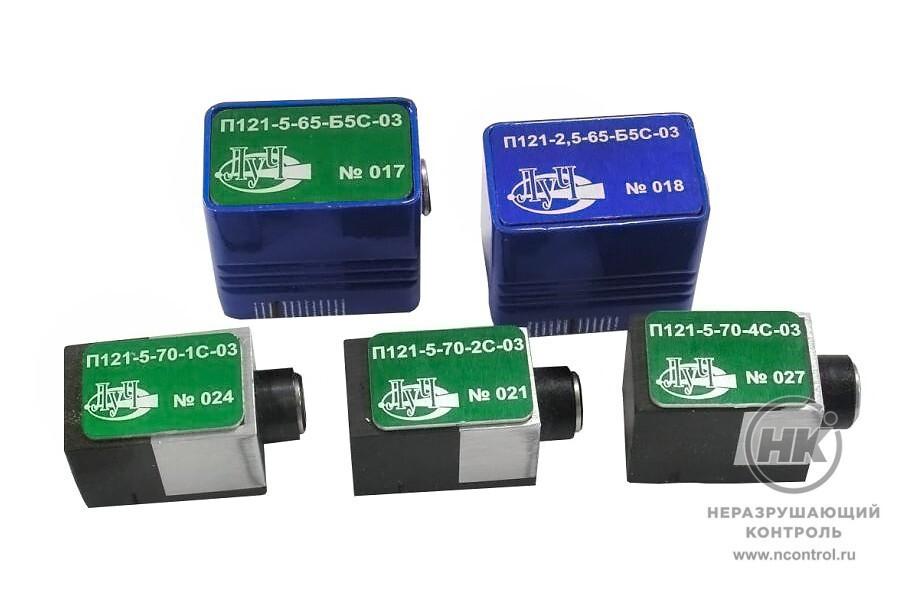

Наклонные совмещённые ПЭП П121 с малой стрелой

Наклонные совмещённые контактные преобразователи типа П121 с малой стрелой предназначены для контроля сварных и паяных соединений и обнаружения дефектов различной ориентации. Малая стрела позволяет контролировать корень сварного шва по первому отражённому сигналу.

Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и УД2-12. При заказе следует указать тип дефектоскопа, размер пьезоэлемента, наличие и тип корпуса, необходимый разъём — М8 или Lemo 00. По умолчанию ПЭП поставляются с горизонтальным расположением разъёма, по требованию возможно исполнение с вертикальным расположением разъёма.

П 121
Тип преобразователя

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Стрела Корпус Габариты
П121-2,5-65-Б5С 2,5 МГц Ø 12 мм 65°± 10 мм тип Б 30×20×26 мм
П121-2,5-70-Б5С 2,5 МГц Ø 12 мм 70°± 11 мм тип Б 30×20×26 мм
П121-2,5-65-2С 2,5 МГц Ø 10 мм 65°± 8 мм 25×15×18 мм
П121-2,5-65-5С 2,5 МГц Ø 12 мм 65°± 9,5 мм 25×15×18 мм
П121-2,5-70-5С 2,5 МГц Ø 12 мм 70°± 10 мм 25×15×18 мм
П121-5-65-1С 5 МГц 5×5 мм 65°± 6 мм 25×15×18 мм
П121-5-70-1С 5 МГц 5×5 мм 70°± 6 мм 25×15×18 мм
П121-5-65-2С 5 МГц Ø 6 мм 65°± 5,5 мм 25×15×18 мм
П121-5-70-2С 5 МГц Ø 6 мм 70°± 6 мм 25×15×18 мм
П121-5-65-4С 5 МГц 10×5 мм 65°± 6,5 мм 25×15×18 мм
П121-5-70-4С 5 МГц 10×5 мм 70°± 7 мм 25×15×18 мм
П121-5-65-Б5С 5 МГц Ø 10 мм 65°± 8 мм тип Б 30×20×26 мм
