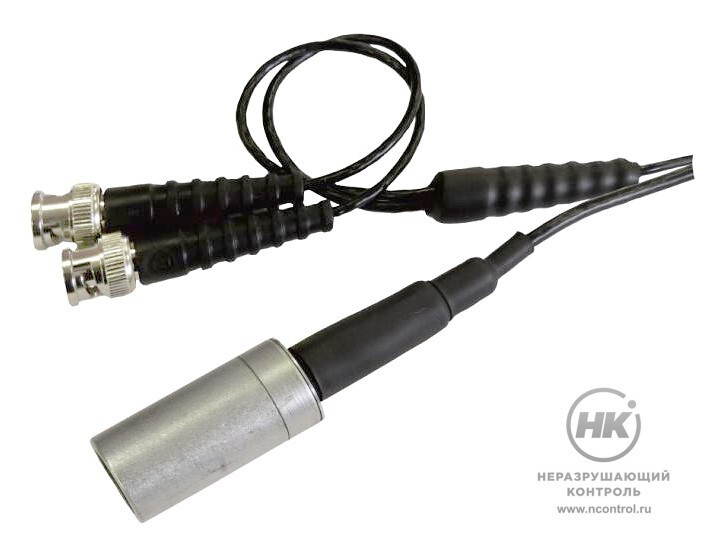

Иммерсионные совмещённые ПЭП П211

Иммерсионные совмещённые преобразователи типа П211 предназначены для контроля объектов через слой жидкости при работе в иммерсионных ваннах в составе сканирующих устройств ультразвукового контроля.

Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и аналогичных. ПЭП поставляются со встроенным кабелем длиной 1 200 мм. Возможно увеличение длины кабеля до 2 000 мм. Кабель может иметь разъёмы ВNC и Lemo 00. При заказе следует указать тип дефектоскопа, необходимый разъём и длину кабеля. Фокусирующие преобразователи имеют маркировку «Ф».

П 211
Тип преобразователя

Диапазон контроля

  • П211-5-12: 10 – 100 мм, по стали 40×13, при соотношении сигнал/шум не хуже 16 дБ;
  • П211-5-12-Ф60: 5 – 60 мм, по стали 40×13, при соотношении сигнал/шум не хуже 16 дБ;
  • П211-8-10-Ф60: 2 – 15 мм, по титану ВТ9, при соотношении сигнал/шум не хуже 12 дБ.

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Диаметр отражателя Фокусное расстояние Габариты
П211-5-12 5 МГц Ø 12 мм 1,6 мм Ø 16×48 мм
П211-5-12-Ф60 5 МГц Ø 12 мм 1,2 мм 60±10 мм Ø 16×48 мм
П211-8-10-Ф60 8 МГц Ø 10 мм 0,8 мм 60±10 мм Ø 16×40 мм
