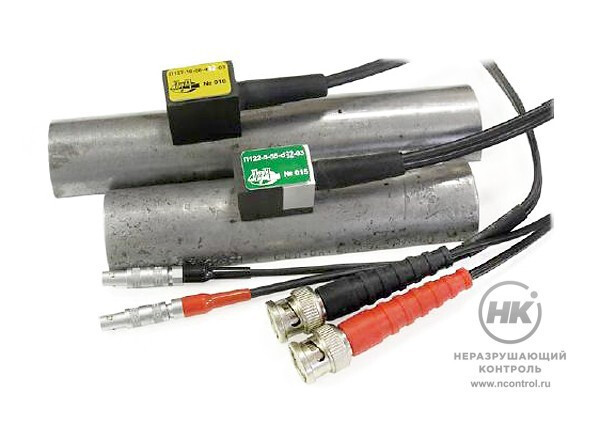

Наклонные раздельно-совмещённые ПЭП П122 для труб малого диаметра

Наклонные раздельно-совмещённые контактные преобразователи типа П122 предназначены для контроля труб малого диаметра и небольшой толщины.

Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и УД2-12. ПЭП поставляются со встроенным кабелем длиной 1 200 мм. Возможно увеличение длины кабеля до 2 500 мм. Кабель может иметь разъёмы ВNC, СР-50 и Lemo 00. При заказе следует указать тип дефектоскопа, необходимый разъём, угол призмы и диаметр контролируемой трубы.

П 122
Тип преобразователя

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол призмы Угол ввода Стрела Габариты
П122-5-51-dХХ 5 МГц 5×5 мм 51° 65° 5,5 мм 25×15×18 мм
П122-5-55-dХХ 5 МГц 5×5 мм 55° 70° 6 мм 25×15×18 мм
П122-5-58-dХХ 5 МГц 5×5 мм 58° (аустенит) >73° 6,5 мм 25×15×18 мм
П122-10-55-dХХ 10 МГц 5×5 мм 55° 70° 6 мм 25×15×18 мм
П122-10-58-dХХ 10 МГц 5×5 мм 58° (аустенит) >73° 6,5 мм 25×15×18 мм

Контролируемые параметры

Группа преобразователей Диаметр контролируемых труб
ПЭП на частоту 5 МГц 25 мм, 28 мм, 30 мм, 32 мм, 36 мм, 38 мм, 42 мм, 45 мм, 48 мм, 50 мм, 57 мм, 60 мм, 76 мм, 83 мм, 89 мм, 102 мм, 108 мм, 114 мм, 133 мм, 159 мм, 219 мм
ПЭП на частоту 10 МГц 25 мм, 28 мм, 30 мм, 32 мм, 36 мм, 38 мм, 42 мм, 45 мм, 48 мм, 50 мм, 57 мм, 60 мм, 76 мм, 83 мм, 89 мм, 102 мм, 108 мм
