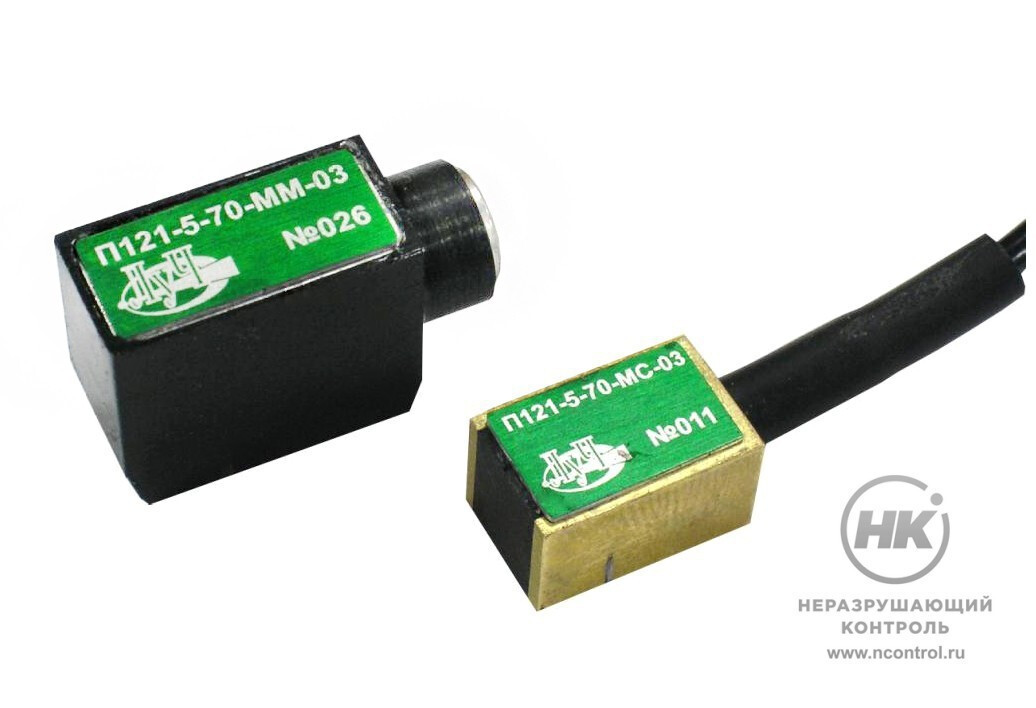

Миниатюрные наклонные совмещённые ПЭП П121

Миниатюрные наклонные совмещённые контактные преобразователи типа П121 имеют уменьшенный размер пьезоэлемента. Есть модели с малой стрелой, которая позволяет контролировать корень сварного шва по первому отражённому сигналу.

Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и УД2-12. При заказе следует указать тип дефектоскопа, необходимый разъём — М8 или Lemo 00. ПЭП поставляются с горизонтальным расположением разъёма, возможно исполнение со встроенным кабелем длиной 120 мм.

П 121
Тип преобразователя

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Стрела Габариты
П121-5-40-ММ 5 МГц 5×5 мм 40°± 5,5 мм 20×10×17 мм
П121-5-50-ММ 5 МГц 5×5 мм 50°± 6 мм 20×10×17 мм
П121-5-65-ММ 5 МГц 5×5 мм 65°± 7 мм 20×10×17 мм
П121-5-70-ММ 5 МГц 5×5 мм 70°± 7,5 мм 20×10×17 мм
П121-5-74-ММ 5 МГц 5×5 мм 74°± 9 мм 20×10×17 мм
или 20×10×9 мм
П121-5-65-МС 5 МГц 5×5 мм 65°± 6 мм 16×10×9 мм
П121-5-70-МС 5 МГц 5×5 мм 70°± 6 мм 16×10×9 мм
П121-5-74-МС 5 МГц 5×5 мм 74°± 7,5 мм 20×10×9 мм
