Трёхкулачковый захват СЗ-К-3

Добавить в корзину

Запросить КП

Задать вопрос

Доставка по России, за рубеж, самовывоз.

Оплата безналичными на расчётный счёт

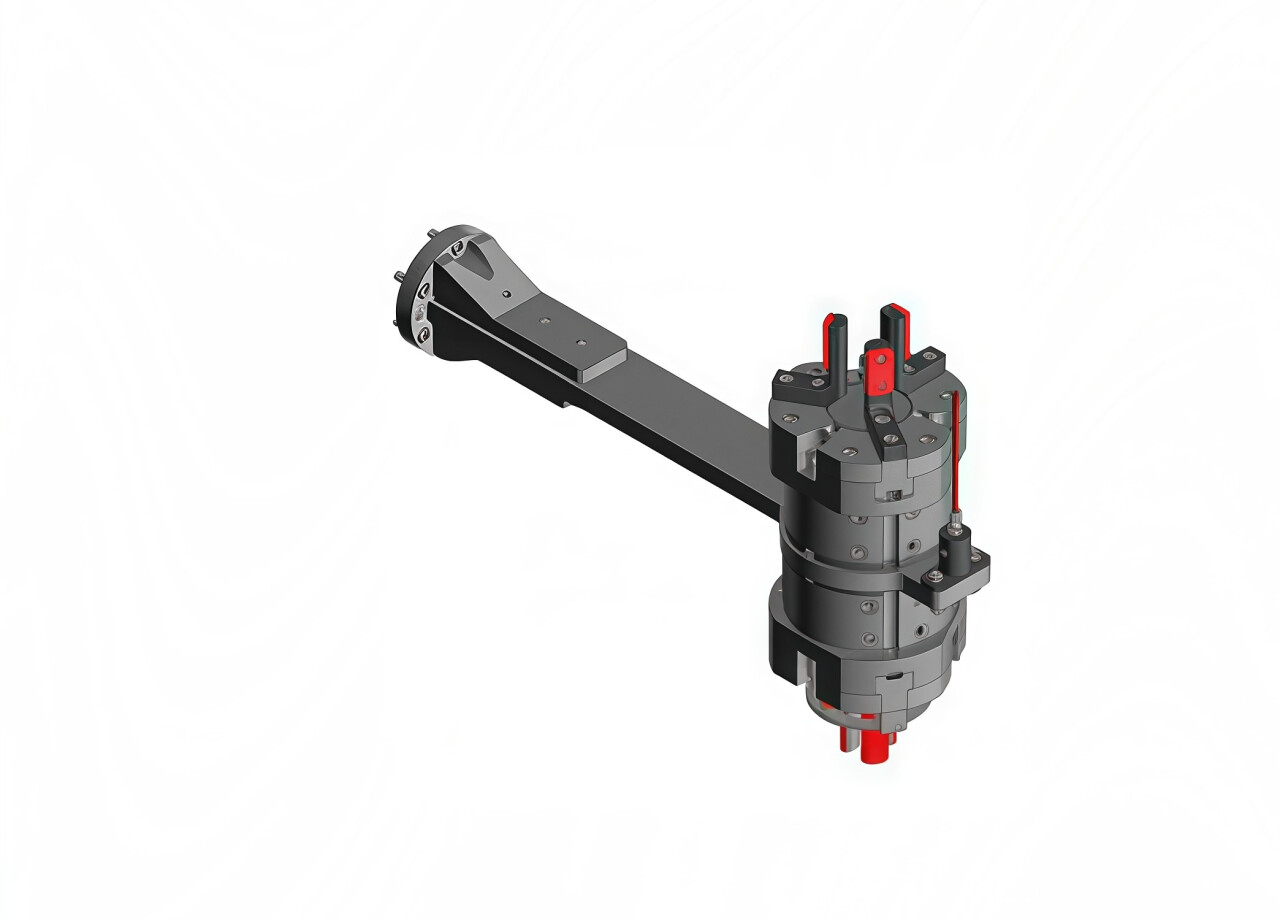

Пневматический трёхкулачковый клиновой захват СЗ-К-3 предназначен для захвата и удержания объектов в составе автоматизированных и роботизированных систем.

Для выбора исполнения предусмотрены две модификации. СЗ-К-3-130-30-AL развивает усилие на штоке до 5300 Н при выдвижении и 5000 Н при втягивании. Для СЗ-К-3-125-30-AL эти значения составляют 4900 и 4600 Н соответственно.

Захват может использоваться как исполнительный элемент роботизированных и автоматизированных комплексов, где требуется механизированный захват, удержание и перемещение объектов.

до 5300 Н
Усилие

Документы в PDF

Скачать карточку в формате PDF

Преимущества

Трёхкулачковый клиновой механизм — одновременное перемещение трёх кулачков при выполнении операции захвата.
Усилие на штоке до 5300 Н — возможность развивать значительное усилие при выдвижении штока.
Два исполнения — выбор модификации в зависимости от требуемого усилия и массы захвата.
Ход одного кулачка 17,5 мм — заданный диапазон перемещения рабочих элементов.
Компактный рабочий цикл — ход штока составляет 30 мм.

Отрасли и типовые задачи

Захват может применяться в составе автоматизированных производственных и роботизированных систем:

Неразрушающий контроль: автоматизация операций с контролируемыми изделиями, их захват и перемещение между рабочими позициями в составе роботизированного комплекса.
Машиностроение: механизированный захват и перемещение деталей между технологическими операциями.
Металлообработка: автоматизация операций с металлическими изделиями и заготовками.
Роботизированные производственные линии: захват и удержание объектов при выполнении заданного автоматизированного цикла.
Автоматизированная загрузка и выгрузка: передача изделий между рабочими зонами и технологическим оборудованием.

Технические характеристики

	СЗ-К-3-130-30-AL	СЗ-К-3-125-30-AL
Тип захвата	Трёхкулачковый клиновой	Трёхкулачковый клиновой
Температура окружающей среды, °С	0…+40	0…+40
Масса, кг	9,5	8,3
Давление сжатого воздуха, макс. / ном. / мин., МПа	0,8 / 0,6 / 0,25	0,8 / 0,6 / 0,25
Усилие на штоке при выдвижении, Н	5300	4900
Усилие на штоке при втягивании, Н	5000	4600
Ход штока, мм	30	30
Ход одного кулачка, мм	17,5	17,5
Компенсатор усилий	Отсутствует	Отсутствует
Обозначение	103.046.00.00.000	130.006.00.00.000
