Намагничивающее устройство МД-4К

Намагничивающее устройство МД-4К [фото №1] Намагничивающее устройство МД-4К [фото №2] Намагничивающее устройство МД-4К [фото №3] Намагничивающее устройство МД-4К [фото №4] Намагничивающее устройство МД-4К [фото №5] Намагничивающее устройство МД-4К [фото №6] Намагничивающее устройство МД-4К [фото №7] Намагничивающее устройство МД-4К [фото №8] Намагничивающее устройство МД-4К [фото №9] Намагничивающее устройство МД-4К [фото №10]
Намагничивающее устройство МД-4К [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Дефектоскоп МД-4К предназначен для контроля стальных объектов магнитопорошковым методом: сварных соединений, строительных металлоконструкций, подъемных механизмов, котельных установок.

Дефектоскоп МД-4К — это два намагничивающих блока, соединенные шарнирным магнитопроводом или тросовой перемычкой. Намагничивающие блоки оснащены проушинами для крепления полюсных наконечников, которые фиксируются стопорным винтом. Намагничивающие блоки могут использоваться как вместе с магнитопроводом или перемычкой, так и без них. Дефектоскоп МД-4К может использоваться при температуре окружающего воздуха от -40 до +50°С.



1 100 А/см
Максимальная напряжённость поля у полюсов

Документы в PDF

Скачать карточку в формате PDF
Паспорт, инструкция по эксплуатации, техническое описание

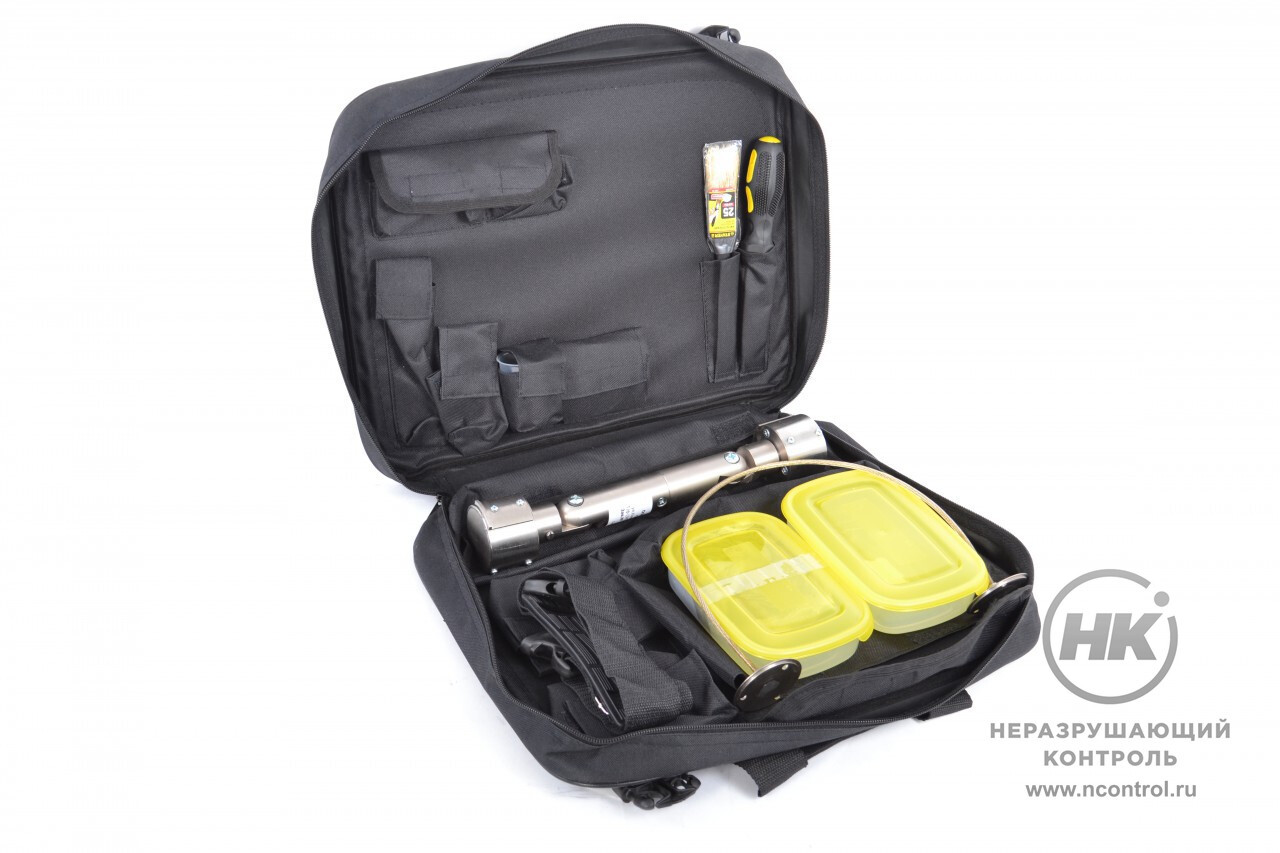

Комплектация

  • намагничивающие блоки;
  • шарнирный магнитопровод;
  • образец МО-3;
  • дефектограмма;
  • мерка для порошка;
  • емкость для порошка и суспензии;
  • порошок магнитный;
  • тросовая перемычка;
  • лупа;
  • кисть;
  • отвертка;
  • сумка–контейнер;
  • паспорт.

Технические характеристики

Тип дефектоскопа переносной
Блоки намагничивающие комплектуются прямоугольными (МД-4П) или круглыми (МД-4К) постоянными магнитами
Средний размер контролируемого при дефектации участка на поверхности детали с:
прямоугольными магнитами 100 мм
круглыми магнитами 120 мм
Максимальная напряжённость поля у полюсов блоков намагничивания МД-4П (МД-4К) не менее 1100 А/см
Усилие отрыва блоков намагничивания от ферромагнитной поверхности составляет:
МД-4П 18-20 кгс
МД-4К 35-40 кгс
