Ультразвуковой дефектоскоп HARFANG VEO

Ультразвуковой дефектоскоп HARFANG VEO [фото №1] Ультразвуковой дефектоскоп HARFANG VEO [фото №2] Ультразвуковой дефектоскоп HARFANG VEO [фото №3] Ультразвуковой дефектоскоп HARFANG VEO [фото №4] Ультразвуковой дефектоскоп HARFANG VEO [фото №5] Ультразвуковой дефектоскоп HARFANG VEO [фото №6] Ультразвуковой дефектоскоп HARFANG VEO [фото №7]

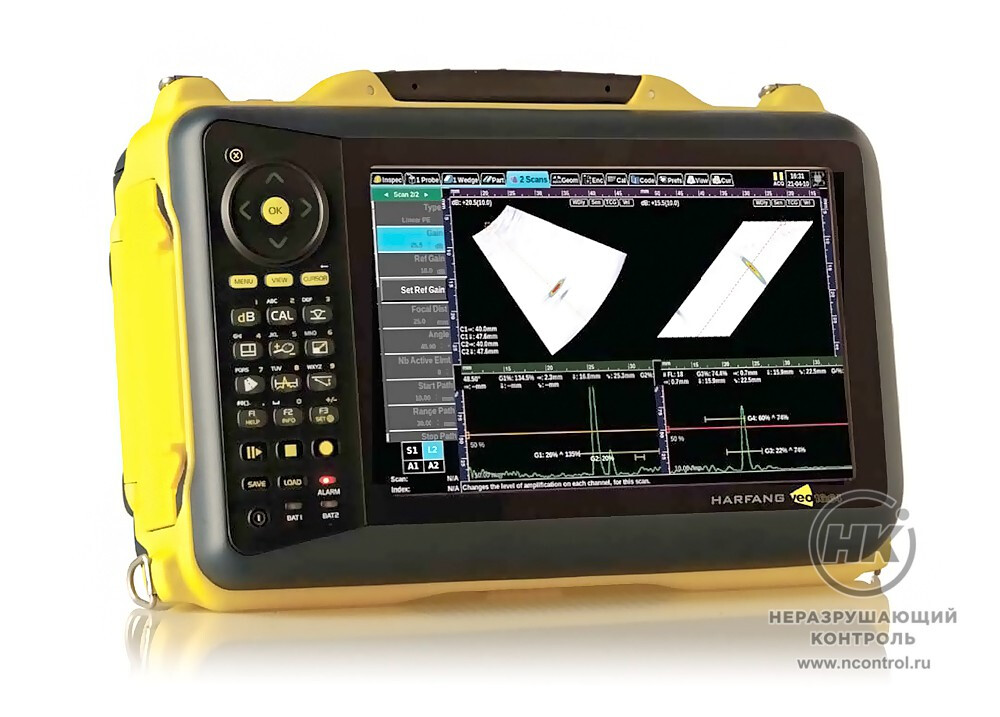

Ультразвуковой дефектоскоп HARFANG VEO [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Ультразвуковой дефектоскоп на фазированной решётке HARFANG VEO предназначен для контроля сварных соединений, составления карты коррозии и контроля композитных материалов. Позволяет работать с ФАР преобразователями до 64 элементов, отображая S-скан, L-скан, виды сверху и сбоку в реальном времени. Встроенный TOFD.

Метод контроля с фазированными решётками позволяет пользователю устанавливать диапазон углов сканирования и фокальное расстояние для получения изображения внутреннего состояния объекта контроля. При этом обеспечивается высокая выявляемость дефектов и скорость контроля.

Ультразвуковой дефектоскоп HARFANG VEO оснащён двумя независимыми каналами с генераторами  по 400 В для работы с стандартными одноэлементными преобразователями для работы на объектах с высоким затуханием или больших толщинах. Характеристики цифровой платформы, основанной на 16-битной архитектуре, позволяют получать чёткие изображении сканов за счёт высокопроизводительного аналого-цифрового преобразователя.



IP65
Степень защиты корпуса

Документы в PDF

Скачать карточку в формате PDF
Буклет
Свидетельство СИ РФ
Описание типа СИ

Конструкция

Корпус дефектоскопа выполнен из высокопрочного пластика с коэффициентом пыле-влаго-защищённости IP65. Предназначен для использования в тяжёлых промышленных условиях. Антибликовый цветной TFT LCD дисплей дефектоскопа обладает высочайшим качеством отображения в любых условиях, в том числе и при отрицательных температурах.

Интерфейс и меню

Интуитивное и логичное меню ультразвукового дефектоскопа HARFANG VEO позволяет ускорить рабочий процесс. Навигация по меню происходит благодаря оптическому джойстику, быстрым клавишам доступа иклавиатурным вводом. Кнопки Старт, Стоп и Запись позволяют быстро переключаться между режимами установки настроек, записи и просмотра сигналов.

Режим 3D-моделирования

Предварительное 3D-моделирование процесса сканирования выдаёт визуальную информацию обохватываемой области контроля. Режим позволяет смоделировать контролируемое сварное соединение, расположение преобразователей, ход лучей, области контролируемые на прямом и однократно отражённом луче и др.

Исходя из полученных данных можно оптимизировать настройки прибора перед началом контроля. Оператор также имеет возможность визуально определить, попадает ли 100% исследуемой области в область сканирования. Этот режим поддерживается при контроле несколькими преобразователями.

Метод TOFD

Реализовывается с использованием набора фильтров совместно с мощными генераторами с низким уровнем помех. Программное обечение обрабатывает полученные сигналы от дифракций на концах трещины и выводит на экран дефектоскопа понятный и легко интерпритируемый T-скан.

Помимо стандартных декартовых и полярных курсоров в дефектоскопереализованы 2D и гиперболические курсоры для использования c TOFD. Может применяться вместе с ФАР методом. Такое сочетание даёт более точные результаты при контроле сварных соединений.

Программное обеспечение

Быстрые и эффективные мастера настроек скорости звука, ВРЧ, DAC, TOFD и кодировщика положения являются неотъемлемой частью ПО ультразвукового дефектоскопа HARFANG VEO. Система простых индикаторов на экране дефектоскопа позволяют оператору быстро проверить правильность калибровки перед началом контроля.

Интегрированная Помощь, Мастеры настроек и Системы предварительного расчёта гарантируют оптимальное использование возможностей дефектоскопа. Вся информация, получаемая при контроле, обрабатывается изаписывается для получения отчёта. Программное обеспечение ультразвукового дефектоскопа содержит всебе подробные файлы помощи, которые помогут разобраться в настройках.

до 1024
фокусировок на каждый скан

Соответствие стандартам

Стандарт калибровкиEN12668.Поддерживаемые стандарты контроля: ASME Code Case 2235-9, ASME Code Case 2541, ASTM E2491, ASTM E2700, CEN EN 583-6, BSI BS7706. Прибор занесён в Госреестр средств измерений РФ.

Особенности

  • 64 элемента обеспечивают высокую разрешающую способность для получения размеров и расположения дефектов;
  • одновременное получение данных вомножественном диапазоне углов и глубин спомощью одного датчика;
  • до 1024 лучей позволяют достичь максимального покрытия при максимальном разрешении;
  • позволяет выводить на экран одновременно дочетырёх стробов;
  • работа с роликовыми ФАР преобразователями;
  • антибликовый экран с диагональю 10 дюймов;
  • одновременная работа с ФАР и A-Скан;
  • высокая скорость сканирования;
  • удобство формирования отчётов;
  • горячая замена батарей;
  • 16-битная архитектура;
  • встроенный TOFD;
  • возможность 3D-моделирования процесса контроля сварных соединений и основного металла;
  • возможно использовать стробы не только
    сА-сканом но и 2D-стробы на секторных сканах;
  • фокальные законы пересчитывается мгновенно после подтверждения любых изменений настроек;
  • поддерживает работу как с плоскими призмами, так и с призмами сложной геометрии;
  • 100% цифровая запись данных на сменный носитель;
  • два независимых ультразвуковых канала;
  • мастеры настроек ВРЧ, DAC, АРД, ACG;
  • база данных по настройкам ПЭП;
  • защищённость корпуса IP65;
  • удобные модули настройки;
  • мультисканирование.

Комплектация

  • дефектоскоп HARFANG VEO 16:64;
  • программное обеспечениеUT Studio с одной лицензией (построение видов А, В, С, D -скана;ФАР сканы S, L;отображение отчётов);
  • защитная плёнка для экрана;
  • USB-flash накопитель 8 Гб;
  • Li-ion аккумуляторы 2 шт.;
  • сетевой адаптер питания;
  • контактная жидкость;
  • руководство по эксплуатации;
  • ремень для переноски;
  • кейс.

Принадлежности

  • водонепроницаемые USB-клавиатура и мышь;
  • алюминиевый или стальной образец для ФАР;
  • разветвитель для работы с двумя ФАР ПЭП;
  • зарядное устройство для аккумуляторов;
  • UT Studio: Профессиональная версия;
  • высокоскоростной кодировщик;
  • адаптер для кодировщика Rapidscan;
  • кабель для датчиков DAAH (ФАР);
  • адаптер кодировщика HD15;
  • предусилитель 40 дБ для TOFD;
  • штатив.

Фазированная решётка

Генератор
Конфигурация16:64 (16 генераторов/приёмников; работа с преобразователями до 64 элементов)
Режимы контроляэхо-импульсный и раздельный
Разъём для преобразователяI-PEX
Напряжение возбужденияот -50 В до -150 В (с шагом 10 В)
Форма возбуждающего импульсаотрицательный прямоугольный импульс (ActiveEdge)
Длительность импульсаот 10 нс до 500 нс
Длительность фронтов импульса<10 нс на нагрузке 50 Ом
Выходное сопротивление<16 Ом
Синхронизацияпо кодировщику положения или по времени
Диапазон задержекот 0 до 10 мкс (с шагом 2.5 нс)
Приёмник
Усиление0 – 80 дБ, с шагом 0.5 дБ
Входное сопротивление50 Ом
Диапазон рабочих частот300 кГц – 30 МГц (-3 дБ)
Обработка сигналов
Архитектураполностью цифровая
Частота дискретизации50/100 МГц
Разрядность АЦП12 бит
Разрядность данных16 бит
Запись сигналовцифровая запись формы каждого сигнала
Максимальная длина А-скана8192 выборок (32 м в стали — продольная волна, частота дискретизации 50 МГц, счастотой подвыборок 1:128)
Частота следования импульсовдо 20 кГц
Количество законов фокусировкидо 1024
Типы фокусировкиПостоянная глубина, Постоянный путь, Постоянное смещение
Обработка сигналовСглаживание, Усреднение, Масштабирование, Огибающая
Фильтрыкомбинированные: узкополосные и широкополосные фильтры
Дискретизацияот 1:1 до 1:128
Отображение сигналавыпрямленный, + или - полуволна, радиосигнал
Синхронизацияпо возбуждающему импульсу или стробу, IFT поддерживается
Возможности отображенияодновременное отображение нескольких S-сканов и одного TOFD
Виды сканов и их отображение
Поддерживаемые виды сканированияS-скан, L-скан
Режимы отображения в реальном времениS, L, В, С-сканы, вид Сверху, вид Сбоку
Цветовая шкалаРадуга, Яркостная Ч/Б, Спектр
Курсоры
Типы курсоровв декартовой системе, 2D, полярные
Измерениерасстояния по лучу, глубины по оси Y, удаление по оси X, угла, максимума B2DB прямоугольном и полярном стробе

Модуль для работы с одноэлементными преобразователями

Генератор
Кооличество каналов2 генератора/приёмника, 2 приёмника (мультиплексированных)
Режим контроляэхо-импульсный, раздельный,TOFD
Разъём для подключения датчикаBNC или LEMO 1 (по выбору)
Напряжение возбужденияот -100 В до -400 В с шагом 10 В
Форма возбуждающего импульсаотрицательный прямоугольный импульс (ActiveEdge)
Длительность импульсаот 25 нс до 2000 нс с шагом 2.5 нс
Длительность фронтов импульса<20 нс для нагрузки 50 Ом
Выходное сопротивление<10 Ом
Приёмник
Усиление110 дБ (от -30 дБ до 80 дБ)
Входное сопротивление400 Ом
Фильтрыузкополосные фильтры с центральной частотой 0.5 МГц, 1 МГц, 2.25 МГц, 5 МГц, 10 МГц, 15 МГц;широкополосный от 1 МГц до 18 МГц (-6 дБ)
Обработка сигналов
Частота дискретизации50/100/200 МГц
Разрядность АЦП10 бит
Разрядность данных16 бит
Запись сигналовцифровой формат данных
Максимальная длина А-скана8192 выборок
Частота следования импульсовдо 12 кГц
Обработка сигналовСглаживание, Фильтрование, Огибающая
Дискретизацияот 1:1 до 1:128
Отображение сигналавыпрямленный, + или - полуволна, радиосигнал
Синхронизациявнешний цифровой импульс, кодировщик положения или внутренняя
Виды сканов и их отображение
Поддерживаемые виды сканированияА-скан
Режимы отображения в реальном времениА, В-скан, TOFD
Курсоры
Типы курсоровв декартовой системе, гиперболические
Измерениерасстояния по лучу, глубины (расстояние по оси Y), расстояния по оси X

Фазированная антенная решётка и двухканальный модуль

DAC
Количество точек16
Количество DAC кривых:
– стандартный УЗК1 с тремя sub-DAC
– ФАР УЗК1 с тремя sub-DAC кривая для каждого угла
ВРЧ
Количество точек16
Диапазон усиленияот 0 до 60 дБ
Максимальная крутизна>50 дБ/мкс
Стробы
Строб А-скана4 строба на А-скан (3 А-скана для S/L сканирования)
Срабатывание стробапо пику/по переднему фронту
S/L-скандва 2D строба на S/L-скан
Световая сигнализация1 (синхронизирована со всеми стробами и DAC-кривыми)
Измерениядоступны наА-скане:
попику (дБ, расстояние получу, глубина, расстояние поX, отвысоты экрана),
пофронту (дБ, расстояние получу, глубина, расстояние поX, отвысоты экрана),
расстояние между 2-мя эхо-сигналами

Общие технические характеристики

Хранение данных6 Гб (стандартная)
Внутренняя памятьUSB-Flash накопитель 8 Гб (стандартная)
Скорость передачи данныхна внешний накопитель:запись— до 23 Мб/с,чтение— до 27 Мб/с
Максимальныйразмер файла2 Гб (файловая система FAT 32)
Стандартная скорость сканирования10 – 15 см/с
Стандартная длина одного скана>10 м
Размер экрана25,9 см (10.2 дюйма),широкоформатный
Разрешение экрана1024×600
Цветопередача260 000 (65 535 цветов для палитры сигнала)
Тип экранаTFT LCD
USB порт3×USB (до 480 Мбит/с)
Ethernetдо 1 Гбит/с
ВидеовыходVGA аналоговый (1024×600)
Кодировщик положения1 или 2-осевой кодировщик положения (разъём LEMO), несимметричный идифференциальный вход
Цифровой интерфейс2 входа (5В TTL) для триггера или синхронизации
Ввод/Вывод4 выхода (5В TTL, 20 мА) для сигналов срабатывания стробов или другого внешнего контроля,8-ми пиновый LEMO разъём
Интегрированный файл помощиописание настроек контроля и советы по оптимизации
Поддерживаемые языкирусский, английский
Тип аккумулятораинтеллектуальный Li-ion аккумулятор, 2 шт.
Режимы работыот 1 или 2 аккумуляторов или от сетевого адаптера
Замена аккумуляторовбыстро, вручную на «горячую» без дополнительных устройств
Зарядка аккумуляторовв приборе или в зарядном устройстве
Время автономной работы6 часов (стандартный режим)
Рабочая температураот -10 до +40°С
Температура храненияот -25 до +70°С
Влажность5– 95 % без конденсации
Класс защитыIP65
Габариты220×335×115 мм
Масса5,28 кг (с 1 батареей) / 5,75 кг (с 2 батареями)
