Миниатюрные датчики на фазированных решётках серии X1

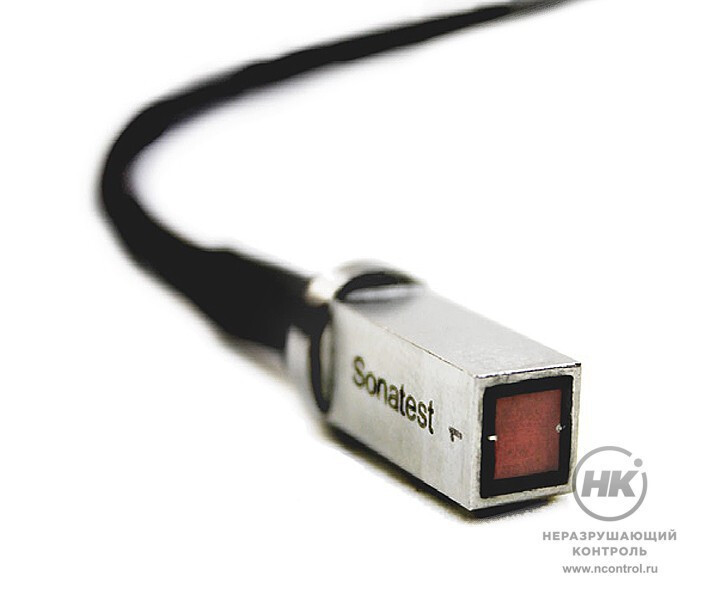

Миниатюрные датчики на фазированных решётках серии X1 [фото №1]

Миниатюрные датчики на фазированных решётках серии X1 [фото №2]

Миниатюрные датчики на фазированных решётках серии X1 [фото №1]

Миниатюрные датчики на фазированных решётках серии X1 [фото №2]

Миниатюрные датчики на фазированных решётках серии X1 предназначены для применения в зоне ограниченного доступа с минимальной площадью контакта. Рекомендованы для аэрокосмической отрасли.

Датчики X-серии с широким диапазоном охвата частот соответствуют всем существующим промышленным стандартам. Имеют встроенный кабель, разъём IPEX, крепление призмы — внешнее. Датчики совместимы с системой ультразвукового контроля HARFANG VEO.

2,5 метра
Длина встроенного кабеля

Технические характеристики преобразователей

Наименование преобразователя	Частота	Количество элементов ФАР	Шаг	Апертура	Корпус
X1PE5.0M10E0.6PIX250	5 МГц	10	0,6 мм	6×5 мм	миниатюрный 13×10×23 мм
X1PE10M10E0.6PIX250	5 МГц	10	0,6 мм	6×5 мм	миниатюрный 13×10×23 мм
X1PE10M16E0.3PIX250	10 МГц	16	0,3 мм	5×5 мм	сверхминиатюрный 8×8×23 мм

Технические характеристики призм

Наименование призмы	Угол	Тип волн	Совместимость
X1-SB54-N0L	0°	продольная волна, толщина призмы 20 мм	для миниатюрного датчика X1
X1-SB54-N55S	55°	поперечная волна	для миниатюрного датчика X1
X1-SB54-N60L	60°	продольная волна	для миниатюрного датчика X1
X1-SB55-N0L	0°	продольная волна, толщина призмы 20 мм	для сверхминиатюрного датчика X1
X1-SB55-N55S	55°	поперечная волна	для сверхминиатюрного датчика X1
X1-SB55-N60L	60°	продольная волна	для сверхминиатюрного датчика X1
