Миниатюрные датчики с фазированной решёткой серии X4

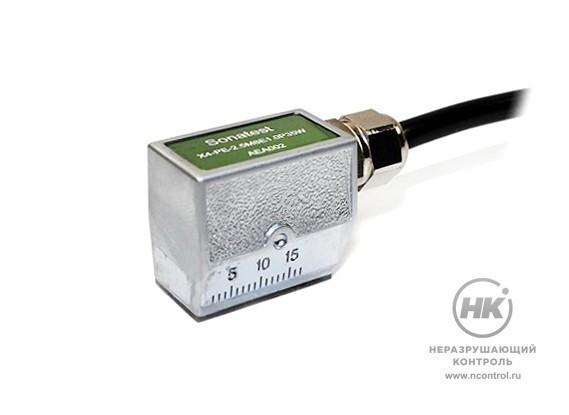

Миниатюрные датчики с фазированной решёткой серии X4 [фото №1]
Миниатюрные датчики с фазированной решёткой серии X4 [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Миниатюрные датчики с фазированной решёткой серии X4 применяются при необходимости использования малого угла луча. Конструкция со встроенной призмой поразмеру и ультразвуковым качествам эквивалентна стандартным европейским однокомпонентным датчикам.

Серия X4 — это хорошее решение для замены обычных методов УЗ контроля и получения преимуществ технологии фазированных решёток в пределах очень компактного углового луча преобразователя. Габариты датчиков: 27×16,5×22 мм. Совместимы ссистемойультразвукового контроляHARFANG VEO.

2,5метра
Длина встроенного кабеля

Документы в PDF

Скачать карточку в формате PDF

Технические характеристики преобразователей

Наименование преобразователя Частота Количество элементов ФАР Шаг Апертура
X4PE2M8E1.0PN58SIX250 2 МГц 8 1 мм 9×8 мм
X4PE4M16E0.5PN58SIX225 4 МГц 16 0,5 мм 9×8 мм
