Низкочастотный роликовый датчик с фазированной решёткой

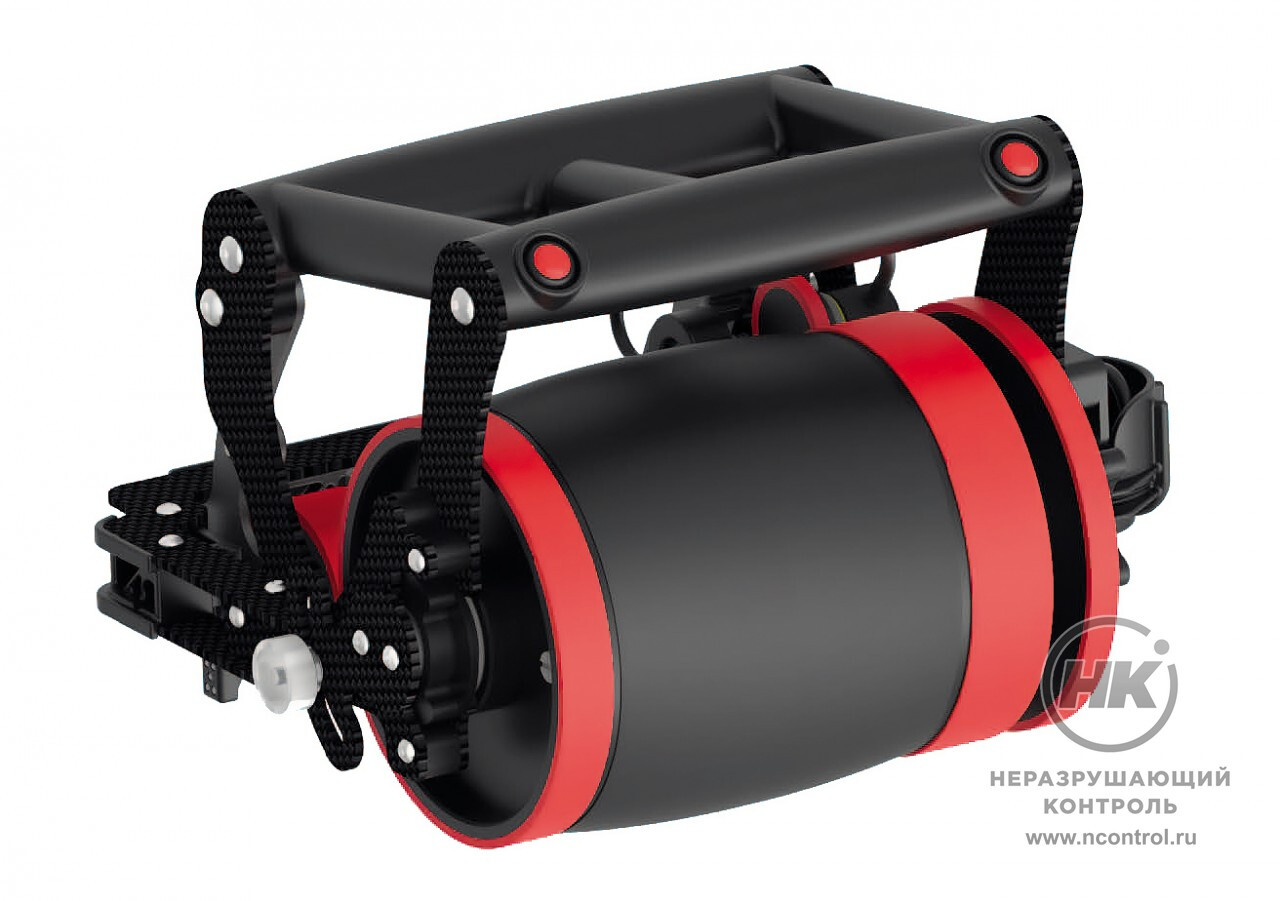

Низкочастотный роликовый датчик с фазированной решёткой [фото №1]
Низкочастотный роликовый датчик с фазированной решёткой [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Низкочастотный роликовый датчик с фазированной решёткой разработан для контроля
протяжённых объектов из композитных материалов с высокой степенью затухания. Подходит для контроля стеклопластика толщиной до 110 мм.

Датчик снабжён резиновой шиной шириной 85 мм, в которую заполняется вода для акустического контакта. Данное решение обеспечивает хороший уровень сигналов, даже при небольшом количестве контактной жидкости. Датчик регулируется при контроле выпуклых и вогнутых поверхностей. Совместим с серией HARFANG и RS2.

50  элемента
фазированной решётки

Документы в PDF

Скачать карточку в формате PDF

Технические характеристики

Количество элементов 50
Частота ФАР 0,5 МГц, 1 МГц
Апертура  85 мм
Шаг  2 мм
Габаритные размеры 280×260×200 мм
Масса 5,2 кг
