Многоэлементные съёмные датчики серии DAAH

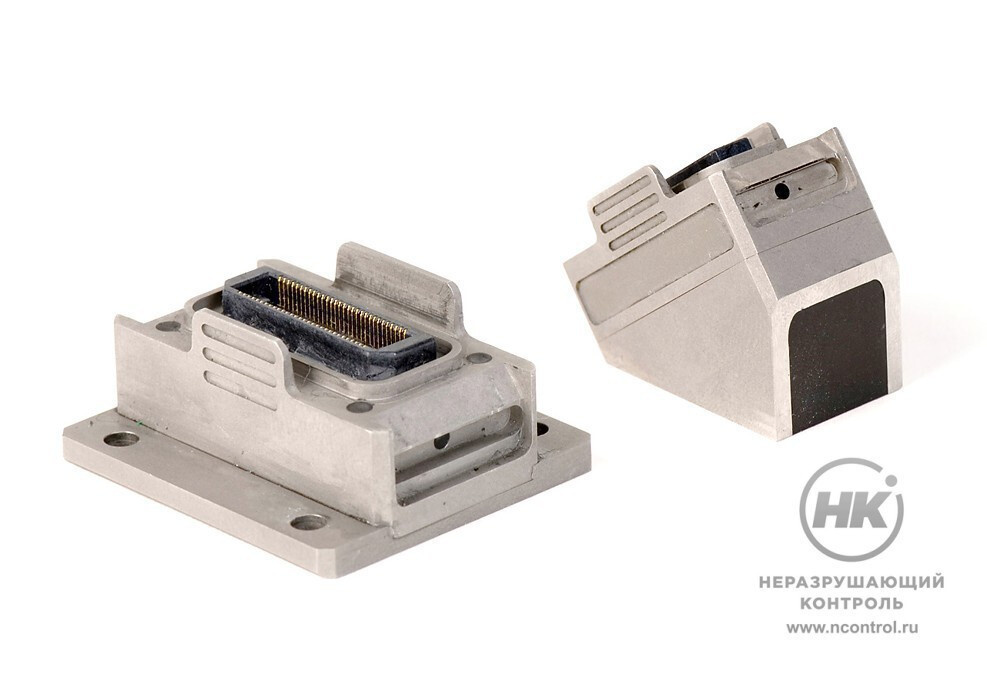

Многоэлементные датчики серии DAAH изготавливаются в двух версиях: со съёмной или встроенной призмой. Технология DAAH делает возможным использование одного кабеля с различными сменными датчиками. Длина кабеля: до 15 метров, включая переходник.

Технология Detachable Active Array Head (DAAH) от компании Sonatest поддерживает быстрый и удобный механизм крепления датчика одним щелчком. Корпус и механизм защищены от попадания пыли и влаги в соотвестсвии со стандартом IP66. Высокая чувствительность, наименьшие расстояния между элементами и согласованность элементов в работе позволяют получать точные результаты контроля.

Датчики со сменными призмами более универсальны в использовании. Различные призмы могут применяться в зависимости от объекта контроля и его геометрии. Также предлагаются датчики со встроенными призмами для поперечной SW и продольной LW волны. Все встроенные призмы выполнены в стальном корпусе с акустическими демпферами. Все призмы, съёмные и встроенные, могут быть выполнены под заказ с нестандартной геометрией.

Каждый датчик серии DAAH поставляется с полным описанием всех характеристик и инструкций, включая изображения сканов, полученные на стандартных образцах IIW и AWS. Имеют отчёт электроакустических характеристик для всех элементов решётки.

IP66
Степень защиты корпуса

Особенности

  • все датчики поставляются с конфигурационными файлами, что исключает ошибки, связанные с неверной настройкой дефектоскопа;
  • возможность быстрой смены датчиков с различной частотой и характеристиками;
  • имеют высокую разрешающую способность и соотношение сигнал/шум;
  • доступность множества универсальных моделей датчиков;
  • демпфированы все полосы пропускания;
  • съёмные призмы могут быть выполнены с каналами для подачи контактной жидкости и твёрдосплавными вставками;
  • стандартизованное посадочное место для различных съёмных призм;
  • прямоугольная пьезопластина из сплава титаната циркония;
  • упрощена адаптация под различные сканеры;
  • подходят для системы HARFANG VEO;

Технические характеристики датчиков

Наименование преобразователя Частота Призма
и тип волны
Количество элементов Шаг между элементами Апертура Габариты
T1-PE-2.25M20E1.2P 2,25 МГц внешняя призма 20 1,2 мм 24,0 мм 32×29,3×14,7 мм
T1-PE-2.25M19E1.2P-17WoD 2,25 МГц 17°
продольная
19 1,2 мм 22,8 мм 33,8×17,6×22,6 мм
T1-PE-2.25M14E1.2P-35WoD 2,25 МГц 35°
поперечная
14 1,2 мм 16,8 мм 34,1×17,6×27,5 мм
T1-PE-5.0M32E0.8P 5 МГц внешняя призма 32 0,8 мм 25,6 мм 32×29,3×14,7 мм
T1-PE-5.0M26E0.8P-17WoD 5 МГц 17°
продольная
26 0,8 мм 20,8 мм 33,8×17,6×22,6 мм
T1-PE-5.0M22E0.8P-35WoD 5 МГц 35°
поперечная
22 0,8 мм 17,6 мм 34,1×17,6×27,5 мм
T1-PE-7.5M44E0.6P 7,5 МГц внешняя призма 44 0,6 мм 26,4 мм 32×29,3×14,7 мм
T1-PE-7.5M40E0.6P-17WoD 7,5 МГц 17°
продольная
40 0,6 мм 24,0 мм 33,8×17,6×22,6 мм
T1-PE-7.5M30E0.6P-35WoD 7,5 МГц 35°
поперечная
30 0,6 мм 18,0 мм 34,1×17,6×27,5 мм

Технические характеристики призм

Наименование призмы Угол Радиус кривизны Габариты
T1-12.7T0D-REXO от 50 мм до плоскости 42×30×12,7 мм
T1-25.4T0D-REXO от 50 мм до плоскости 52×30×25,4 мм
T1-17W0D-REXO 17° от 50 мм до плоскости 40,2×29,2×14,7 мм
T1-37W0D-REXO 37° от 50 мм до плоскости 48,6×31,75×27,2 мм
T5-12.7T0D-REXO от 50 мм до плоскости 80×30×12,7 мм
T5-25.4T0D-REXO от 50 мм до плоскости 80×30×25,4 мм
T5-35W0D-REXO 35° от 50 мм до плоскости 109×32,2×59 мм

Кабели и переходники

Наименование Тип датчика Количество ФАР датчиков Тип соединения Длина кабеля
ASM-9038-HY200 T1 одинарный Hypertronics 2 м
ASM-9038-IX200 T1 одинарный IPEX 2 м
ASM-9038-IX800 T1 одинарный IPEX 8 м
ASM-9039-HY200 T1 двойной Hypertronics 2 м
ASM-9039-IX200 T1 двойной IPEX 2 м
ASM-9039-IX800 T1 двойной IPEX 8 м
ASM-9048-HY200 T5 одинарный Hypertronics 2 м
ASM-9048-IX200 T5 одинарный IPEX 2 м
ASM-9088-IX500 T5 одинарный IPEX 5 м
ASM-9049-IX1200 T5/T1 адаптер одинарный T5/T1 адаптер 2 м
