Широкозахватный роликовый датчик с фазированной решёткой

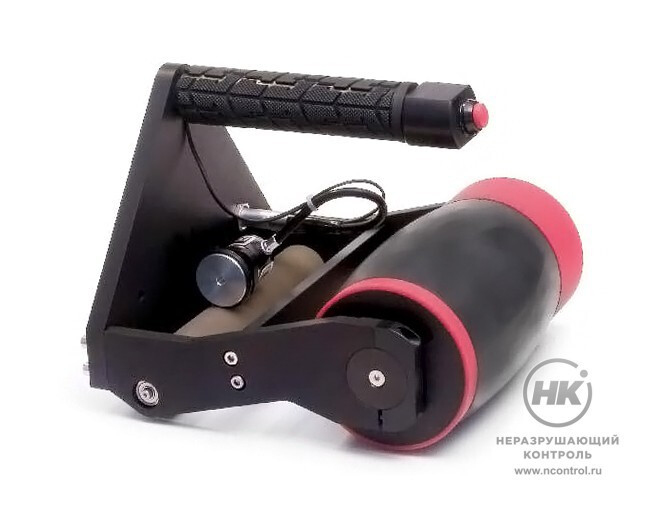

Широкозахватный роликовый датчик с фазированной решёткой [фото №1]
Широкозахватный роликовый датчик с фазированной решёткой [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Роликовый датчик с фазированной решёткой шириной 100 мм предназначен для обследования широких поверхностей. Оснащён кодировщиком положения высокого разрешения.

Благодаря своим размерам подходит для плоских широких горизонтально расположенных объектов. Может сканировать изогнутые части при помощи регулировки угла фазированной решётки. Датчик содержит
128-элементную ФАР сшагом 0.8мм. Обеспечивает двукратную зону покрытия всравнении сдатчиком 50мм, при томже разрешении. Совместим ссерией HARFANG иRS2.

128элементов
фазированной решётки

Документы в PDF

Скачать карточку в формате PDF

Технические характеристики

Количество элементов 128
Частота ФАР 2 МГц, 5 МГц, 10 МГц
Апертура 96 мм
Шаг 0,8 мм
Габаритные размеры 200×160×220 мм
