Датчики на фазированных решётках серии X3

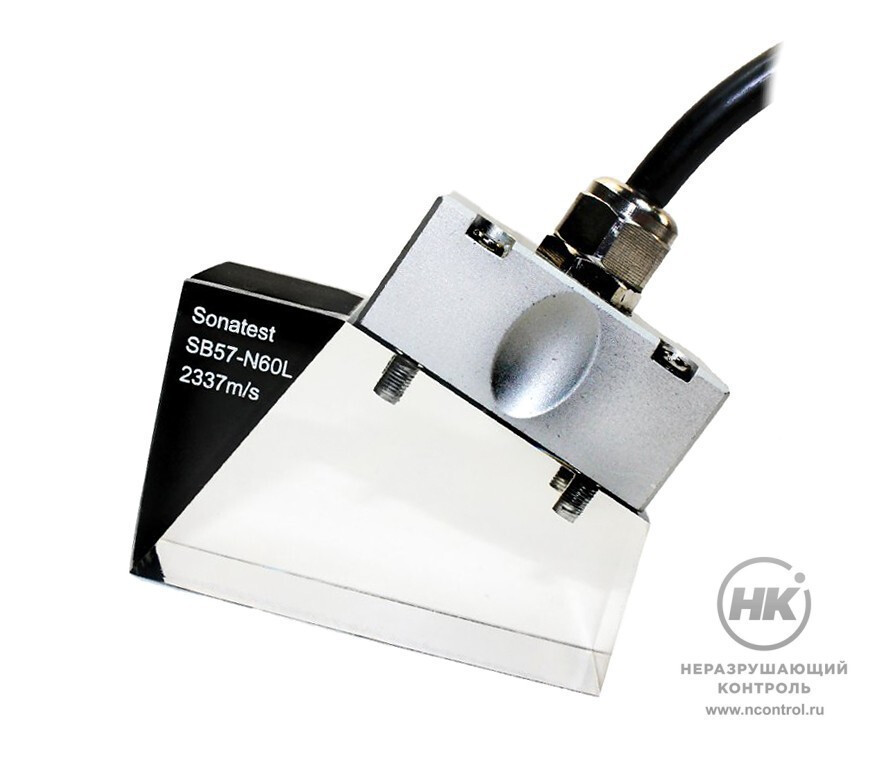

Датчики на фазированных решётках серии X3 [фото №1]

Датчики на фазированных решётках серии X3 [фото №1]

Датчики на фазированных решётках серии X3 подходят для одновременного секторного и линейного сканирования. Обладают акустическими характеристиками аналогичными серии X2, но с большим количеством элементов ФАР.

Датчики X-серии с широким диапазоном охвата частот соответствуют всем существующим промышленным стандартам. Имеют встроенный кабель, разъём IPEX, крепление призмы — внешнее. Призмы оснащены каналами для подачи контактной жидкости и износостойкими вставками. Габариты датчиков: 45×23×20 мм. Совместимы с системой ультразвукового контроля HARFANG VEO.

2,5 метра
Длина встроенного кабеля

Технические характеристики преобразователей

Наименование преобразователя	Частота	Количество элементов ФАР	Шаг	Апертура
X3PE2.25M48E0.8PIX250	2,25 МГц	48	0,8 мм	39×8 мм
X3PE3.5M64E0.6PIX250	3,5 МГц	64	0,6 мм	39×8 мм
X3PE5.0M64E0.6PIX250	5 МГц	64	0,6 мм	39×8 мм
X3PE10M64E0.6PIX250	10 МГц	64	0,6 мм	39×8 мм

Технические характеристики призм

Наименование призмы	Угол	Тип волн
X3-SB57-N0L-IHC	0°	продольная волна, толщина призмы 25 мм
X3-SB57-N45L-IHC	45°	продольная волна
X3-SB57-N45S-IHC	45°	поперечная волна
X3-SB57-N55S-IHC	55°	поперечная волна
X3-SB57-N60L-IHC	60°	продольная волна
X3-SB57-N60S-IHC	60°	поперечная волна
