Радиальный роликовый датчик с фазированной решёткой

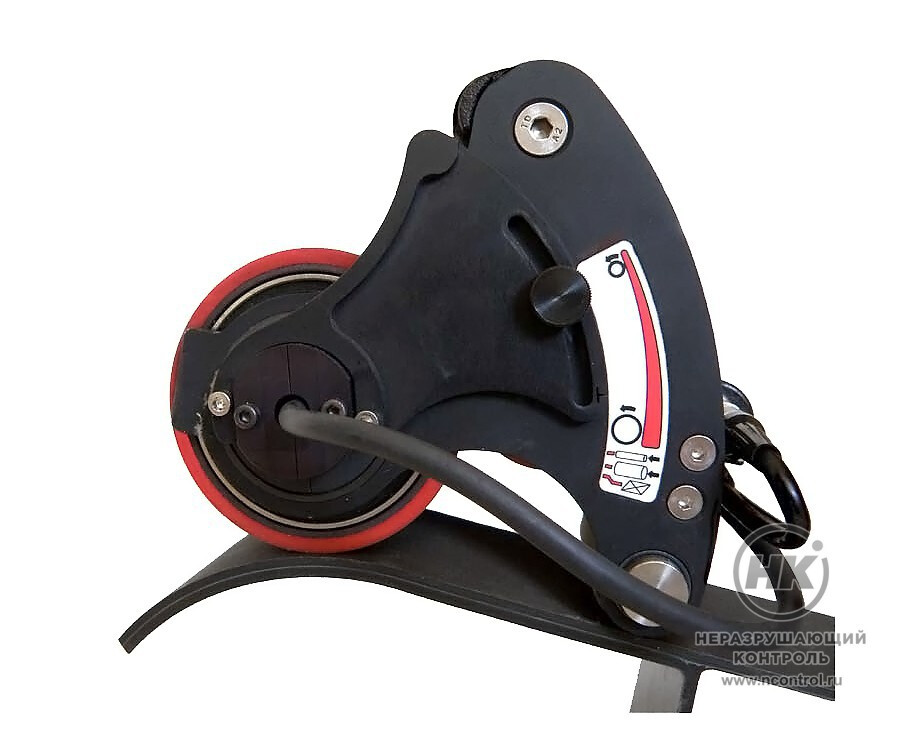

Радиальный роликовый датчик с фазированной решёткой [фото №1]
Радиальный роликовый датчик с фазированной решёткой [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Радиальный роликовый датчик с фазированной решёткой подходит для контроля металлов и композитных материалов с криволинейной поверхностью. Минимальный диаметр кривизны поверхности контроля 100 мм.

Регулировка угла наклона преобразователя производится с помощью механизма, расположенного на боковой поверхности датчика. Благодаря дополнительной конструкции переднего ролика, датчик подходит и для продольного сканирования. Обеспечивает обнаружение едва видимых повреждений композитных материалов аэрокосмических и машиностроительных отраслей. Совместим с серией HARFANG.

64элемента
фазированной решётки

Документы в PDF

Скачать карточку в формате PDF

Технические характеристики

Количество элементов 64
Частота ФАР 2 МГц, 5 МГц, 10 МГц
Апертура 44,8 мм
Шаг 0,8 мм
Габаритные размеры 154×126×169 мм
