Роликовый датчик с фазированной решёткой

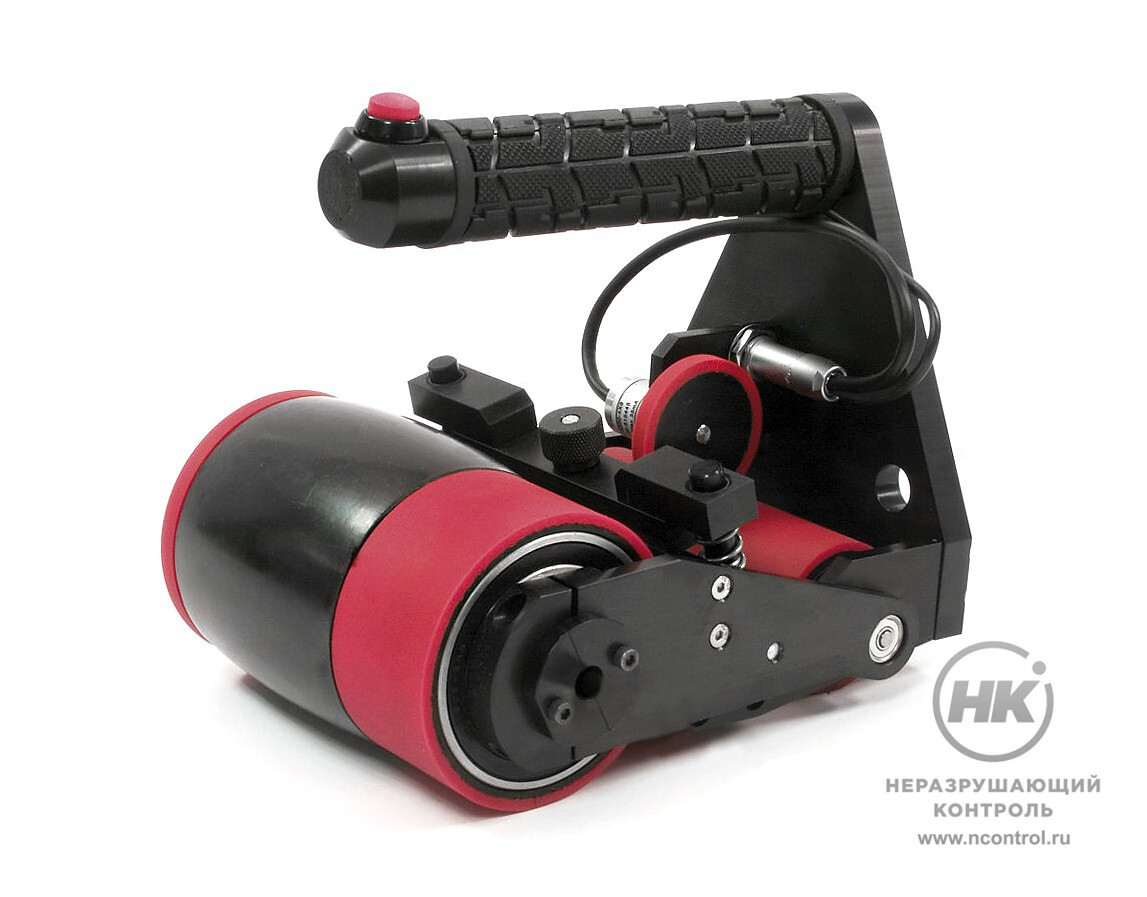

Роликовый датчик с фазированной решёткой [фото №1]

Роликовый датчик с фазированной решёткой [фото №1]

Роликовый датчик с фазированной решёткой подходит для ручного сканирования плоских и мало изогнутых объектов. Оснащён кодировщиком пути высокого разрешения.

Датчик снабжён резиновой шиной шириной 50 мм, в которую заполняется вода или иная жидкость для обеспечения акустического контакта. Данное решение позволяет обеспечить хороший уровень сигналов, даже при небольшом количестве контактной жидкости на поверхности контроля. Совместим с сериями HARFANG и RS2.

64 элемента
фазированной решётки

Технические характеристики

Количество элементов	64
Частота ФАР	2 МГц, 5 МГц, 10 МГц
Апертура	44,8 мм
Шаг	0,8 мм
Габаритные размеры	175×155×145 мм
