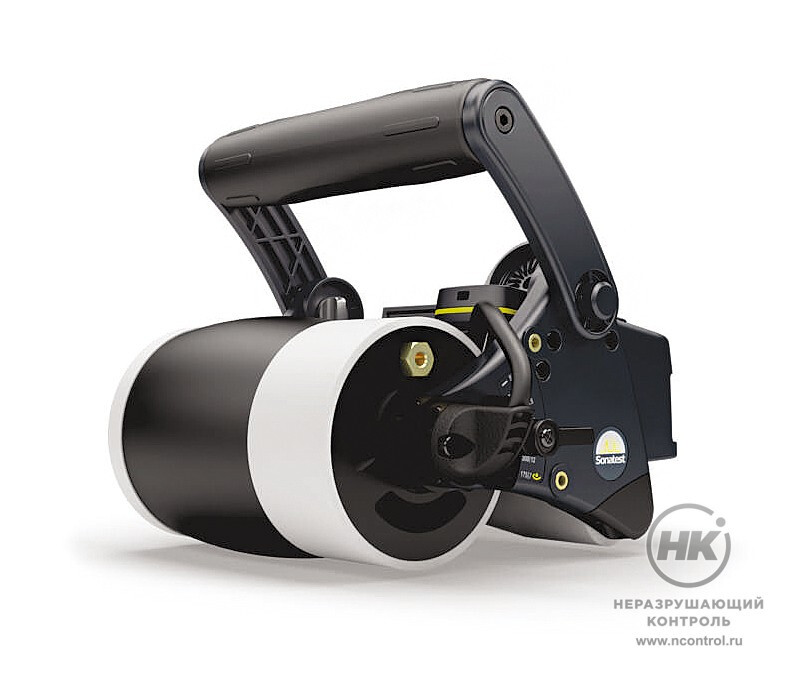

Матричный роликовый датчик с фазированной решёткой

Матричный роликовый датчик с фазированной решёткой [фото №3]

Матричный роликовый датчик с фазированной решёткой [фото №4]

Матричный роликовый датчик с фазированной решёткой [фото №5]

Матричный роликовый датчик с фазированной решёткой [фото №6]

Матричный роликовый датчик с фазированной решёткой [фото №7]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Матричный роликовый датчик с ФАР используется для ручного контроля больших плоских или криволинейных поверхностей, изделий из металлов и композитов. Имеет возможность сканирования выпуклых, вогнутых, объектов неправильной формы по всей длине.

Роликовые датчики на фазированной решётке подходят для высокоскоростного контроля основного металла линейной части трубопроводов, для поиска питтингов и расслоений, контроля коррозионного износа, контроля стенок резервуаров. Применяются в нефтегазовой, авиа-космической, судостроительной отрасли и автомобилестроении.

64 элемента
фазированной решётки

Документы в PDF

Скачать карточку в формате PDF

Функциональность

Подпружиненный ролик создаёт постоянное прижатие преобразователей к контролируемой поверхности, даже при сканировании узких деталей. Матричные роликовые преобразователи на 64-элементной фазированной решетке с шагом 0,8 мм и высокоточным кодировщиком положения обеспечивают получение С- и L-сканов вреальном времени.

Преобразователи комплектуются удобным широким резиновым протектором, акустические свойства которого аналогичны свойствам воды. Протектор обеспечивает акустический контакт с поверхностью контролируемой детали и получение точных данных без необходимости использования контактного геля или больших количеств воды.

Конструкция ролика

Оснащён 64 преобразователями, ширина охвата 51.2. Путь УЗ лучей воды в датчике составляет 25 мм. Конструкция ролика позволяет отследить наличие воздушных пузырьков. Их можно удалить с помощью насоса с иглой, крана и клапана продувки. Оснащён указателем наклона для работы на криволинейных поверхностях. Реализована возможность регулировки преобразователей для контроля вогнутых поверхностей, мин. 175 мм, либо выпуклых поверхностей, мин. 50 мм.

Контроль композитных материалов

Матричный роликовый датчик подходит для контроля композитных материалов на основе углеродных волокон с целью выявления расслоений и пустот. Используя датчик совместно с дефектоскопом HARFANG VEO возможно визуализировать малозаметные повреждения от ударов, выявлять внутренние иподповерхностные дефекты. Процесс интерпретации дефектов упрощается с помощью данных L- или С-скана.

Роликовый датчик выявляет дефекты размером от 1 мм вблизи поверхности композитных материалов при использовании фазированной решётки частотой 5 МГц. Использование функции ВРЧ оптимизирует точность подповерхностного контроля для раскрытия дефектов расположенных на глубине 0,5 мм от поверхности.

Коррозионный мониторинг

Матричный роликовый датчик может применяться для поиска и исследования областей коррозии. Позволяет контролировать объекты большой площади и быстро анализировать данные, чтобы определить фактическое состояние объекта. Инструмент позволяет оператору сравнивать данные записанные с определённым промежутком времени, для определения степени развития дефектов.

1.06 кг
Масса датчика

Особенности

возможность установки на преобразователь удалённого дисплея;
лазерная указка для высокой точности позиционирования;
беспроводной пульт дистанционного управления;
быстрое линейное сканирование;
сигнализирующие светодиоды;
адаптивные рукоятки;

мини Wi-Fi маршрутизатор для подключения удалённого доступа между дефектоскопом ипультом ДУ;
передний ролик для сканирования края объекта;
армированный алюминиевый корпус;
минимальный диаметр трубы 10 мм;
кнопки сброса и индексации.

Комплектация

горизонтальная или вертикальная ручка;
радиальный задний ролик;
внутреннее оборудование;

инструменты и руководство
пользователя;
кейс для транспортировки.

Технические характеристики

Количество элементов ФАР	64
Область захвата за один проход	51.1 мм
Однородность чувствительности	±3 дБ
Центральные частоты:
– 2 МГц	подходит для контроля композитов, специальных сплавов и других материалов свысокой степенью затухания
– 3,5 МГц	предназначена для контроля композитов аэрокосмической отрасли
– 5МГц	подходит для большинства задач контроля, датчику присуща достаточная глубина проникновения ультразвукового луча при хорошем пространственном разрешении
– 10МГц	датчику присуще высокое приповерхностное разрешение при низкой проникающей способности лучей
Температура эксплуатации	от +10 до +50 °C
Габаритные размеры	125×150×155 мм
Масса	1.06 кг
