Ультразвуковой дефектоскоп EPOCH 6LT

Купить
В избранноеВ избранное
СравнитьСравнить

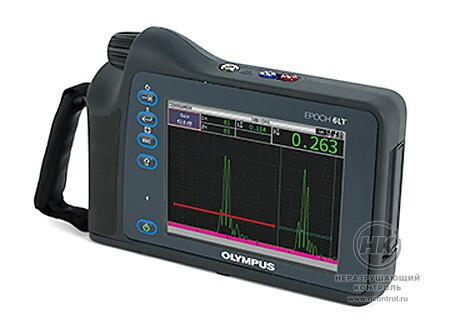

Ультразвуковой дефектоскоп EPOCH 6LT разработан для промышленного альпинизма иприложений, требующих высокой степени портативности оборудования. Отвечает требованиям стандарта EN12668-1:2010. Есть возможность подключения к беспроводной сети WLAN.

Равномерное распределение веса прибора значительно снижает усталость кисти при работе одной рукой. Конфигурация с ручкой регулирования и удобным расположением кнопок упрощает навигацию, даже при работе в перчатках. Разработан в соответствии с требованиями стандартов IP65/IP67, устойчив к падению. Экран позволяет просматривать A-сканы при любом освещении.

Содержит все основные функции дефектоскопа EPOCH 650 в компактном корпусе. Дополнительный программный модуль для коррозионного мониторинга с функцией распознавания ПЭП по центральному контакту разъёма.

890г
Вес прибора

Документы в PDF

Особенности

  • набор вспомогательных устройств для промышленного альпинизма позволяет оператору закреплять прибор на ноге или настраховочном поясе, оставляя обе руки свободными для сохранения равновесия ипозиционирования преобразователя;
  • облачный сервис: обновление микропрограммного обеспечения, резервное копирование и архивация данных, удалённый доступ и управление;
  • подключение к серверу Olympus Scientific Cloud спомощью беспроводной сети WLAN;
  • для обеспечения большей гибкости во время эксплуатации, резьбовая втулка 1/4-20 используется для подключения дефектоскопа кширокому спектру комплектующих производства Olympus и сторонних производителей;
  • экспорт сохранённых файлов контроля насъёмный USB-накопитель в любом допустимом формате (BMP, CSV или PDF);
  • поворот экрана в горизонтальное или вертикальное положение для удобства чтения показаний и A-скана;

Стандартные функции

  • Динамические кривые DAC/ВРЧ.

Вычисляют амплитуду сигнала в процентах или дБ по отношению к кривой DAC — коррекция амплитуды эхо-сигнала в зависимости отрасстояния до отражателя.

Вычисляют амплитуду сигнала в процентах или дБ по отношению к амплитуде опорного эхо-сигнала, использующегося при настройке ВРЧ.

  • Варианты построения DAC: стандартные ипользовательские сигнальные кривые DAC, атакже вариант отображения 20 – 80%.
  • DGS/AVG: позволяет оценить эхо-сигналы поАРД-диаграмме, показывая отношение между амплитудой сигнала, размером дефекта ирасстоянием от преобразователя.

Дополнительные опции

  • Программный модуль для коррозионного мониторинга: включает настройки УЗ взависимости от выбранного преобразователя савтоматическим распознаванием ПЭП, автоматическую регулировку усиления (AGC), алгоритм измерения толщиномера, коррекцию V-пути, компенсацию износа контактной поверхности ПЭП с помощью автоматической коррекции нуля (Do Zero).
  • Аттенюатор донного эхо-сигнала (BEA): уменьшает амплитуду донного эхо-сигнала сканируемого изделия в зоне, определяемой стробом 2.
  • AWS D1.1 и D1.5: отображает динамический рейтинг отражателей для контроля сварных швов по нормам AWS.

Технические характеристики

Генератор настраиваемый генератор прямоугольных импульсов
ЧЗИ от 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора 100 В, 200 В, 300 В или 400 В
Длительность импульса настраивается от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare
Демпфирование 50, 400 Ω
Максимальный входной сигнал 20 Vp
Входное полное сопротивление 400 Ω ± 5%
Полоса пропускания DC до 26,5 МГц при -3 дБ (стандарт. версия)
от 0,2 до 26,5 МГц при -3 дБ (EN12668-совместимая версия)
Настройки цифровых фильтров 8 наборов стандартных цифровых фильтров (стандарт. версия)
7 наборов стандартных цифровых фильтров (EN12668-совместимая версия)
Детектирование полная волна, положительная и отрицательная полуволна, РЧ
Линейность системы по горизонтали: ± 0,5% FSW (полной ширины экрана)
Разрешение 0,25% высоты экрана; погрешность усилителя ±1 дБ.
Отсечка от 0 до 85% высоты экрана, с шагом 1%
Измерение амплитуды от 1,25до 110% полной высоты экрана
Частота измерений соответствует ЧЗИ во всех режимах (измерения «за один приём»)
Автоматическая калибровка – скорость звука, смещение нуля;
– прямой луч (первый донный эхо-сигнал или эхо-эхо);
– наклонный луч (УЗ-путь или глубина)
Режимы контроля импульс-эхо, раздельно-совмещённый или теневой
Единицы измерения миллиметры, дюймы или микросекунды
Диапазон от 4,31 до 6 700 мм при 5 900 м/с
Скорость звука от 635 до 15 240 м/с
Смещение нуля от 0 до 750 мкс
Задержка отображения от -10 до 2203 мкс
Угол ввода луча от 0° до 85° с шагом 0,1°, а затем переход на 90°
Стробы для измерений 2 полностью независимых строба
Начало строба настраивается на всём отображаемом диапазоне
Ширина строба настраивается на всём отображаемом диапазоне
Высота строба настраивается от 2 до 95% полной высоты экрана с шагом 1%
Сигнализации положительный и отрицательный пороговые уровни, минимальная глубина
(строб 1 и строб 2)
Поля для отображения результатов измерений 5 полей (ручной или авто-выбор)
СТРОБ (1, 2) измерение толщины, УЗ-пути, проекции, глубины, амплитуды, времени пролета, мин/макс глубины, мин/макс амплитуды, размеров дефектов, в зависимости отрежима
Поля для отображения результатов измерений возможность выбора до четырёх измерений по любому стробу на активном экране
Эхо-эхо стандартный строб 2 – строб 1
DAC/ВРЧ стандартная функция, до 50 точек, динамический диапазон ВРЧ 110 дБ
Специальные режимы DAC пользовательские DAC (до 6 кривых), вариант отображения 20 – 80%
Коррекция криволинейной поверхности коррекция для наружного диаметра при контроле наклонным ПЭП
Хранение данных встроенная карта памяти на 100 000 ИД
Тип и время работы батареи стандартный литий-ионный аккумулятор;
продолжительность работы 6 часов
Требования по электропитанию от сети переменного тока: 100 – 120 В, 200 – 240 В, 50 – 60Гц
Тип дисплея цветной трансфлективный ЖК-дисплей VGA (640×480) с частотой обновления изображения 60 Гц
Размер дисплея 117×89 мм, диагональ 146 мм
Языки пользовательского интерфейса английский, испанский, французский, немецкий, японский, китайский, португальский, русский, итальянский
Разъёмы для преобразователей LEMO 00
USB-порты (1) Высокоскоростной USB 1.1 Хост (Тип A)
(1) Высокоскоростной USB 2.0 Клиент (Тип Mini B)
Видеовыход 1 цифровой видеовыход
Степень защиты IP разработан всоответствии стребованиями стандартов IP67 (защита отпроникновения пыли ислучайного погружения вводу) иIP65 (защита отпыли иструй воды) согласно IEC 60529-2004
Работа во взрывоопасной атмосфере MIL-STD-810F, Метод 511.4, Процедура 1
Устойчивость к ударам MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида
Устойчивость к вибрации MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось
Рабочая температура от -10 до +50 °C
Температура хранения батареи от 0 до +50 °C
Габариты (Ш×В×Г) 209×128×36 мм, 58мм в месте захвата прибора
Вес 890г, с литий-ионным аккумулятором
