Установка для контроля листового проката УКЛ-32
Установка для контроля листового проката УКЛ-32
Механизированного установка УКЛ-32 предназначена для контроля контроля листового проката, толщиной до 400 мм. Работает в связке с ультразвуковым дефектоскопом
УСД-60-8К.

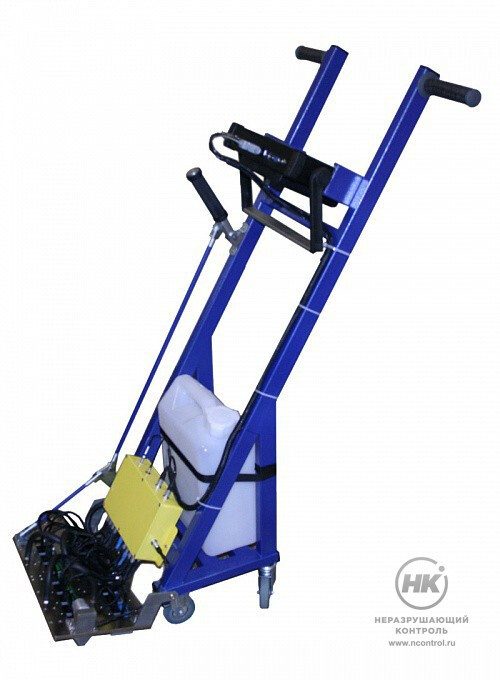

На механической части установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости. Для удобства перемещения тележка оснащена колёсами и рычагом.
УКЛ-32 автоматически настраивает чувствительность и акустический контакт всех каналов на реальном листе. Алгоритм обхода листа можно задать вручную или автоматически.
Для обеспечения привязки сигнала к координатной развёртке на акустическом блоке установлен специальный водозащищенный энкодер.
300мм
Ширина акустического
блока
Документы в PDF
Особенности
- полноэкранный просмотр и настройка параметров каждого канала;
- вывод сигналов в виде А-, С- скана;
- сохранение и просмотр результатов
измерения по каждому листу;
- независимое ВРЧ в каждом канале.
Технические характеристики
| Ширина акустического блока |
300 мм |
| Минимальный шаг записи при сканировании |
1 мм |
| Максимальная толщина листа |
400 мм |
| Максимальная скорость сканирования |
до 30 (с шагом 6мм), до 5 (с шагом записи 1мм)м/мин |
| Производительность |
до 500м2/час |
| Типы преобразователей |
1 или 2-х канальные р/с ультразвуковые преобразователи 2,5МГц и 5 МГц |
| Объем данных сканирования, запоминаемых в терминале |
1 Гб |
| Наличие электронных маркеров стыковки дефектограмм секторов |
есть |
| Шероховатость поверхности изделия |
не хуже Rz80 |
| Эквивалентная площадь выявляемых отражателей |
не хуже 0,5 см2 |
| Режим отображения оперативной информации |
А-скан, С-скан |
| Результаты контроля |
дефектограмма изделия с привязкой к координатам, протокол контроля |
| Диапазон рабочих температур |
от +5 0С до +55 0С (без применения низкотемпературных жидкостей) |
| Размер (В x Ш x Д) |
1400 мм x 400 мм x 400 мм |
| Масса |
15 кг |
| Характеристики дефектоскопа |
|
| Дисплей |
Цветной, TFT 640 х 480 точек |
| Количество каналов контроля |
32 |
| Интерфейс дефектоскопа |
Ethernet |
| Частотный диапазон |
0,5-15 МГц |
| Амплитуда ЗИ |
размах 100 В |
| Аккумулятор |
Li-ion 8 А/ч |
| Время работы |
7 часов от аккумуляторов |
| Внешнее питание дефектоскопа |
блок питания от сети 220 В, 50Гц AC |
| Напряжение питания |
18V/3,5A DC |
| Диапазон рабочих температур |
от -30 0C до +55 0C |
| Размер (В x Ш x Д) |
190 мм x 285 мм x 50 мм |
| Масса дефектоскопа |
3,5 кг с аккумуляторами |
