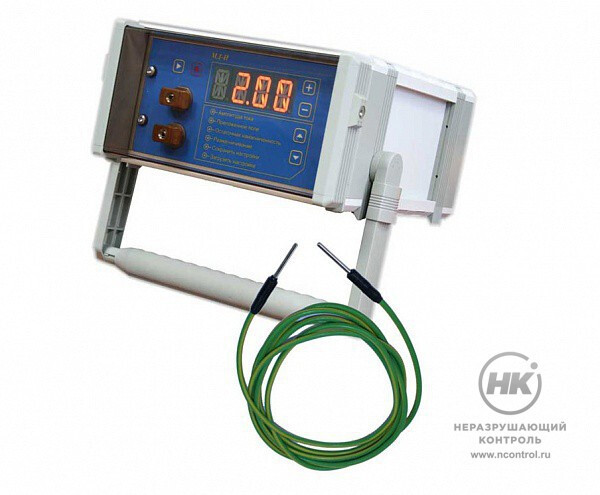

Дефектоскоп МД-М

Дефектоскоп МД-М [фото №1] Дефектоскоп МД-М [фото №2] Дефектоскоп МД-М [фото №3] Дефектоскоп МД-М [фото №4] Дефектоскоп МД-М [фото №5] Дефектоскоп МД-М [фото №6]
Дефектоскоп МД-М [фото №1]
Купить

Импульсный дефектоскоп МД-М оснащён памятью настроек контроля, режимом "ток-пауза", автоматическим размагничиванием, регулируемой длительностью намагничивания и размагничивания. Наибольший регулируемый импульсный ток: до 5 000 А.

Магнитопорошковый дефектоскоп МД-М — это революционное модульное решение для ручного контроля, которое воплощает в себе последние достижения в области неразрушающего контроля методом магнитных частиц. Он предназначен для замены устаревших моделей ПМД-70 и ПМД-87 (УНМ 300/2000).

Ключевая особенность прибора — модульная конструкция, состоящая из трех независимых устройств:

  • МД-И — модуль импульсного тока с регулировкой до 5000А;
  • МД-С — модуль соленоида переменного тока;
  • МД-Э — модуль электромагнита постоянного тока.

Каждый модуль является функционально самостоятельным прибором, не имеющим электрической связи с другими, что обеспечивает гибкость применения.



5 000 А
наибольший регулируемый ток

Документы в PDF

Скачать карточку в формате PDF
Руководство по эксплуатации
Сертификат Росстандарта
Регистрационное удостоверение Росавиации
Сертификат Российского Морского Регистра

Возможности

Функциональные возможности дефектоскопа включают:

  • Автоматическую установку заданного тока и сохранение параметров режимов намагничивания в памяти (данные сохраняются даже после выключения питания);
  • Режимы "ток-пауза", автоматическое размагничивание, регулируемую длительность импульсов;
  • Эффективное размагничивание с применением скин-эффекта (для электромагнита).

Принципиальная схема прибора обеспечивает превосходные эксплуатационные характеристики и значительно более широкий функционал при существенном уменьшении габаритов и массы по сравнению с существующими аналогами.

Комплектация

Стандартный комплект

  • модуль имульсный МД-И
  • модуль соленойда МД-С
  • модуль электромагнита МД-Э
  • кабель намагничивания для МД-И сечением 4кв.мм и длиной 4
  • кабель намагничивания для МД-И сечением 10кв.мм и длиной 4м
  • блок питания сетевой 220В /=24 В
  • кабель питания сетевой 220В
  • соленоид С-90 к модулю МД-С
  • MS15 Кабель соединительный для соленоида (МД-М) 1,5м
  • MР-24 Кабель для питания от бортовой сети 24-27В
  • электромагнит PM-5 к модулю МД-Эобразец стандартный МО-5
  • образец стандартный МО-3
  • магнитная суспензия Клевер-1 (аэрозоль 500мл)
  • комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки)
  • кейс фирменный противоударный

Экспертный комплект

  • модуль имульсный МД-И
  • модуль соленойда МД-С
  • модуль электромагнита МД-Э
  • кабель намагничивания для МД-И сечением 4кв.мм и длиной 4м
  • кабель намагничивания для МД-И сечением 10кв.мм и длиной 4м
  • блок питания сетевой 220В /=24 В
  • кабель питания сетевой 220В
  • соленоид С-90 к модулю МД-С
  • MS15 Кабель соединительный для соленоида (МД-М) 1,5м
  • MР-24 Кабель для питания от бортовой сети 24-27В
  • электромагнит PM-5 к модулю МД-Э
  • образец стандартный МО-5
  • образец стандартный МО-3
  • магнитная суспензия Клевер-1 (аэрозоль 500мл)
  • белый контрастный краситель Клевер-КБф (аэрозоль 500мл)
  • колба-центрифуга 100мл по ASTM
  • подставка для колбы-центрифуги
  • водная присадка для изготовления концентрата магнитной суспензии (0.5 кг)
  • КЛЕВЕР-МП черный магнитный порошок (1 кг)
  • распылитель Polyspray
  • магнитометр МФ-34ФМ
  • книга "Магнитопорошковый контроль с применением переносных дефектоскопов"
  • комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки)
  • кейс фирменный противоударный

Экспертный УФ комплект

  • модуль имульсный МД-И
  • модуль соленойда МД-С
  • модуль электромагнита МД-Э
  • кабель намагничивания для МД-И сечением 4кв.мм и длиной 4м
  • кабель намагничивания для МД-И сечением 10кв.мм и длиной 4м
  • блок питания сетевой 220В /=24 В
  • кабель питания сетевой 220В
  • соленоид С-90 к модулю МД-С
  • MS15 Кабель соединительный для соленоида (МД-М) 1,5м
  • MР-24 Кабель для питания от бортовой сети 24-27В
  • электромагнит PM-5 к модулю МД-Э
  • образец стандартный МО-5
  • образец стандартный МО-3
  • магнитная суспензия (аэрозоль 400мл)
  • колба-центрифуга 100мл по ASTM
  • подставка для колбы-центрифуги
  • люминесцентный магнитный концентрат (1 кг)
  • распылитель Polyspray
  • ультрафиолетовый фонарь повышенной мощности ВОЛНА-УФ365
  • очки для защиты от УФ излучения
  • магнитометр МФ-34ФМ
  • книга "Магнитопорошковый контроль с применением портативных дефектоскопов"
  • комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки)
  • кейс фирменный противоударный

Технические характеристики

Наибольший регулируемый импульсный ток5000 А на стандартном кабеле
Регулировка токаесть
Длительность импульсов тока1,5 мс
Частота следования импульсов1 Гц
Измерение токаесть
Автоматическая установка токаесть
Режим "ток-пауза"длительность тока 1-10с, длительность паузы 1-10с
Длительность автоматического размагничивания30, 60 или 120с
Напряженность поля в соленоиде350 А/см
Напряженность поля между полюсами электромагнита90 А/см (при расстоянии 100мм)
Сила отрыва электромагнита от плиты МО-1не менее 200Н
Память10 настроек
Режимы работыМД-И: одиночные импульсы тока (длительностью 1,5мс); непрерывное следование импульсов тока с частотой 1 Гц; размагничивание по встроенной программе изменения тока;МД-С: ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности; ток по режиму «ток-пауза»; непрерывное пропускание тока; автоматическое размагничивание;МД-Э: намагничивание и режим автоматического размагничивания
ПитаниеМД-И, МД-Э: от блока питания 220В либо бортовая сети 24-27ВМД-С: от сети 220В
Габаритные размерыМД-И: 330х150х460 ммМД-С: 225х170х75 ммМД-Э: 225х170х75 мм
МассаМД-И: 12 кгМД-С: 2 кгМД-Э: 2 кг
