Усиливающие экраны УПВ-1 и УПВ-3

Купить
В избранноеВ избранное
СравнитьСравнить

Флюоресцирующие экраны серии УПВ предназначены для совместного использования с техническими радиографическими плёнками, сенсибилизация эмульсионного слоя которых позволяет применение усиливающих экранов с эмиссией в ультрафиолетовой, фиолетовой и синей области спектра.

Изготавливаются на прочной гибкой полиэстровой подложке и снабжены прочным защитным покрытием. Применяемые в качестве связующего полимеры и пластификаторы обеспечивают работоспособность экранов без потери фотографических и механических свойств в температурном диапазоне от -30 до +50 °С.

Выпускаемые форматы: 30×40 см, 8×30 см, 8×40 см, 10×30 см, 10×40 см. По специальному заказу изготавливаются экраны любых форматов длиной до 5 м, шириной до 40 см.

Экраны УПВ-1 ПРС

Изготовлены из высокоэффективного мелкозернистого рентгенолюминофора — вольфрамата кальция с использованием специального красителя, эффективно поглощающего рассеянное световое излучение, образующееся в люминофорном слое. Благодаря этой технологии, разрешающая способность экранов увеличена до 6.00 – 8.00 пар линий/мм, в зависимости от условий рентгенографии.

Экраны УПВ-1, УПВ-2

Усиливающие экраны для дефектоскопии, выпускаемые с 2002 года. Изготовлены из высокоэффективного мелкозернистого рентгенолюминофора — вольфрамата кальция с добавлением оксисульфида иттрия, активированного тербием (УПВ-2).

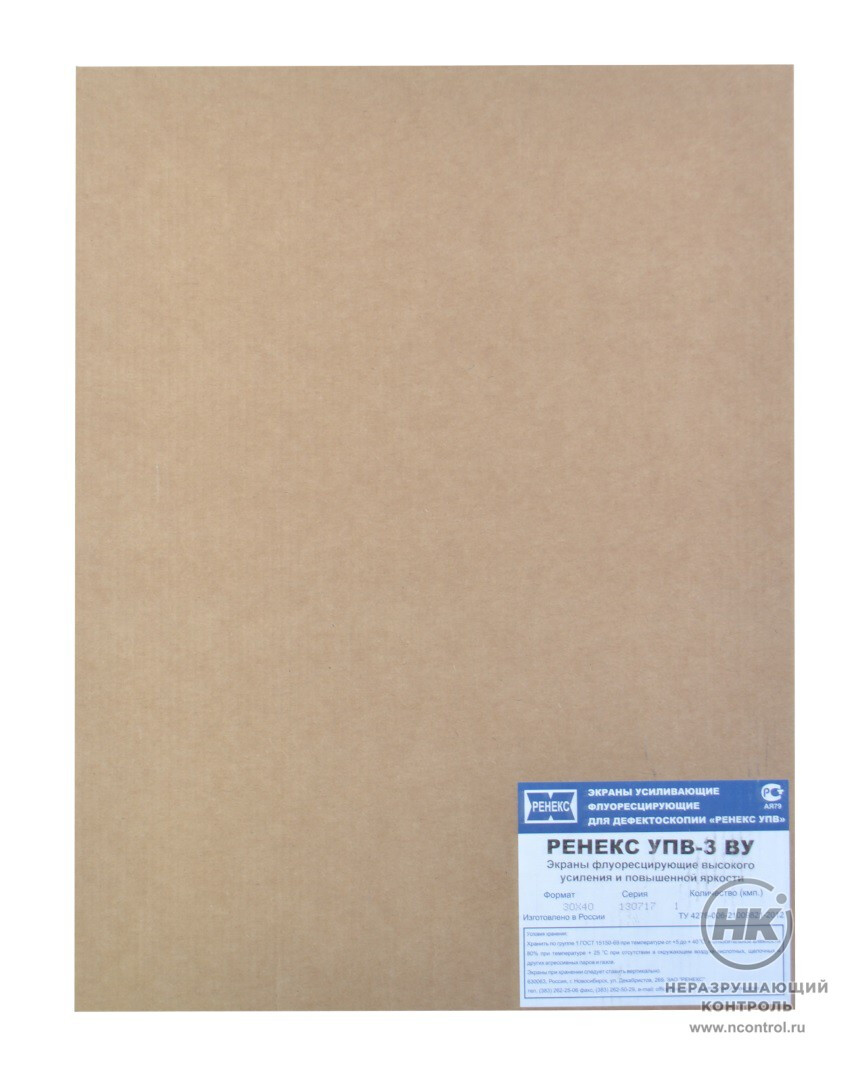

Экраны УПВ-3 ВУ

Экраны высокого усиления и повышенной яркости. Изготовлены из сверхэффективного мелкозернистого рентгенолюминофора – флюробромида бария, активированного европием.

Документы в PDF

Технические характеристики

Модификация УПВ-1 ПРС УПВ-1 УПВ-2 УПВ-3 ВУ
Характеристика флюоресцентных экранов Флюоресцирующие экраны повышенной разрешающей способности. Флюоресцирующие экраны общего назначения. Флюоресцирующие экраны общего назначения. Флюоресцирующие экраны высокого усиления и повышенной яркости.
Разрешающая способность, не менее 6.00 – 8.00
пар линий/мм
3.50 – 4.00
пар линий/мм
3.00 – 3.50
пар линий/мм
3.20 – 3.80
пар линий/мм
Чувствительность комбинации флюоресцентных экранов с плёнками РТ-1, HS800, не менее 100 Р-1 350 Р-1 620 Р-1 1200 Р-1
Коэффициент пересчета экспозиции при переходе от плёнки РТ-1 (HS800) к комбинации флюоресцентных экранов с плёнкой РТ-1 30 100 180 350
Состав и конструкция флюоресцентного экрана CaWO4
с добавлением красителя
CaWO4 CaWO+Y2O2S:Tb BaFBr:Eu
Нагрузка люминофора,
передний экран
40 – 45 мг/мм2 45 – 50 мг/мм2 65 – 70 мг/мм2 50 – 60 мг/мм2
Нагрузка люминофора,
задний экран
40 – 45 мг/мм2 45 – 50 мг/мм2 65 – 70 мг/мм2 50 – 60 мг/мм2
