Усиливающие экраны УПВ-2

Флюоресцентные усиливающие экраны УПВ-2 предназначены для совместного использования с рентгеновскими плёнками при неразрушающем контроле сварных соединений. Рекомендуемое напряжение на аноде 100-300 кВ.

Устройство и принцип работы

Чтобы увеличить чувствительность плёнки и сократить время экспозиции при рентгеновском контроле применяют усиливающие экраны: свинцовые, флуоресцентные и металлофлуоресцентные.
Выбор экрана и плёнки зависит от напряжения на аноде рентгенаппарата,
алгоритм подбора — в нашей статье.

Флюоресцентные экраны значительно сокращают продолжительность экспозиции
рентгеновским или гамма-излучением. Также они максимально увеличивают чувствительность плёнки
в сравнении с флюорометаллическими и свинцовыми экранами.

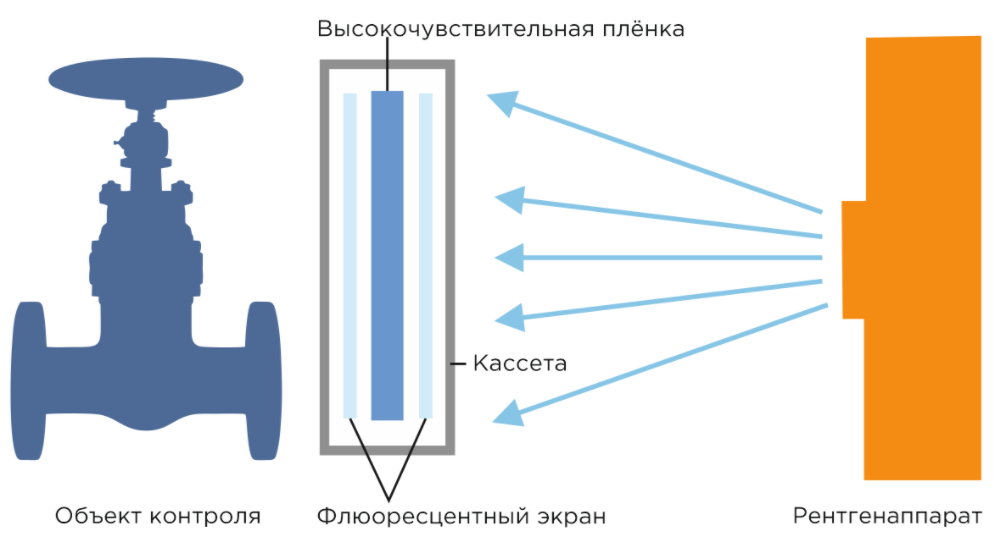

Базовый вариант предполагает расположение двух экранов УПВ-2 по обе стороны плёнки.
Чтобы защитить плёнку от рассеянного рентгеновского излучения, можно дополнить схему просвечивания свинцовым экраном.

Благодаря физическим особенностям состава подложки и люминофора усиливающий экран способен к работе в температурном диапазоне от -30° С до + 50°С без потери фотографических и механических свойств.

Варианты выпуска

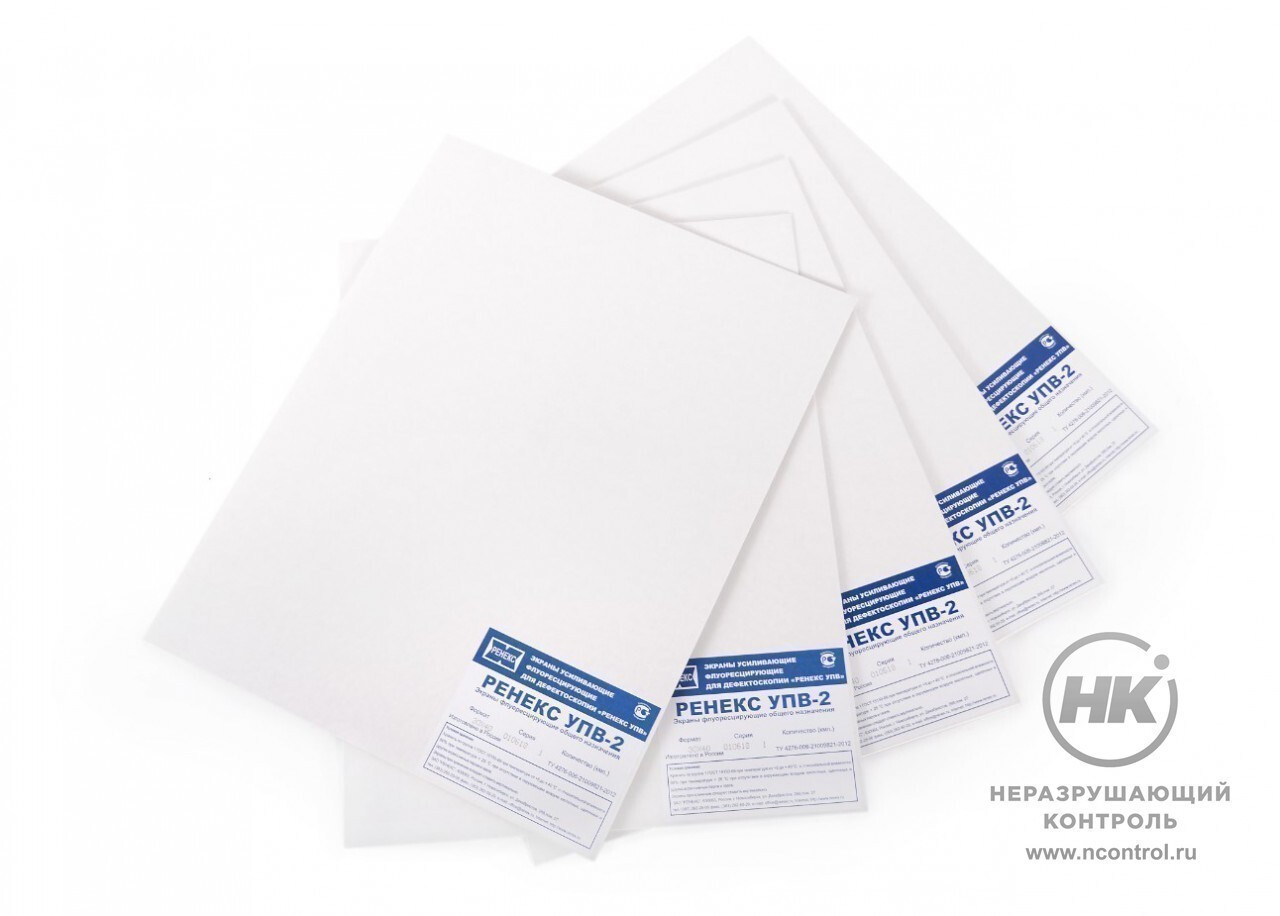

Усиливающие экраны Ренекс выпускаются в форматах 30×40см, 8×30см, 8×40см, 10×30см, 10×40см.
По специальному заказу изготавливаются экраны длиной до 5 м, шириной до 40 см.

до + 50°С
Верхняя температура в температурном диапазоне

Особенности

  • основа из полиэстера;
  • подходят для работы при отрицательных температурах;
  • упругие и гибкие экраны.



Технические характеристики

Характеристика  Флуоресцирующие экраны общего назначения.
Разрешающая способность, не менее 3.00 – 3.50
пар линий/мм
Чувствительность комбинации флуоресцентных экранов с плёнками РТ-1, HS800, не менее 620 Р-1
Коэффициент пересчета экспозиции при переходе от плёнки РТ-1 (HS800) к комбинации флуоресцентных экранов с плёнкой РТ-1 180
Состав и конструкция флуоресцентного экрана CaWO+Y2O2S:Tb
Нагрузка люминофора,
передний экран
65 – 70 мг/мм2
Нагрузка люминофора,
задний экран
65 – 70 мг/мм2
