Хомут-диафрагма XRS МП для р/а серии РПД

Приспособление-коллиматор для рентгеновских моноблочных генераторов линейки РПД. Используется во время проведения рентгеновского контроля аппаратами с панорамным выходом излучения. Применяется при фронтальном просвечивании объекта контроля, когда требуется ограничить выход первичного излучения и получить направленный пучок с заданным телесным углом. Телесный угол зависит от размеров окна диафрагмы устройства. Требуемые параметры необходимо указать в заявке.

Таким образом, можно использовать панорамный аппарат там, где схема просвечивания предусматривает применение направленного рентгеновского генератора. Кроме этого, хомут-диафрагма снижает воздействие рассеянного и обратно-рассеянного излучения на плёнку, повышая качество изображения на рентгеновских снимках. Хомут-диафрагма для РПД также относится к радиозащитным средствам.

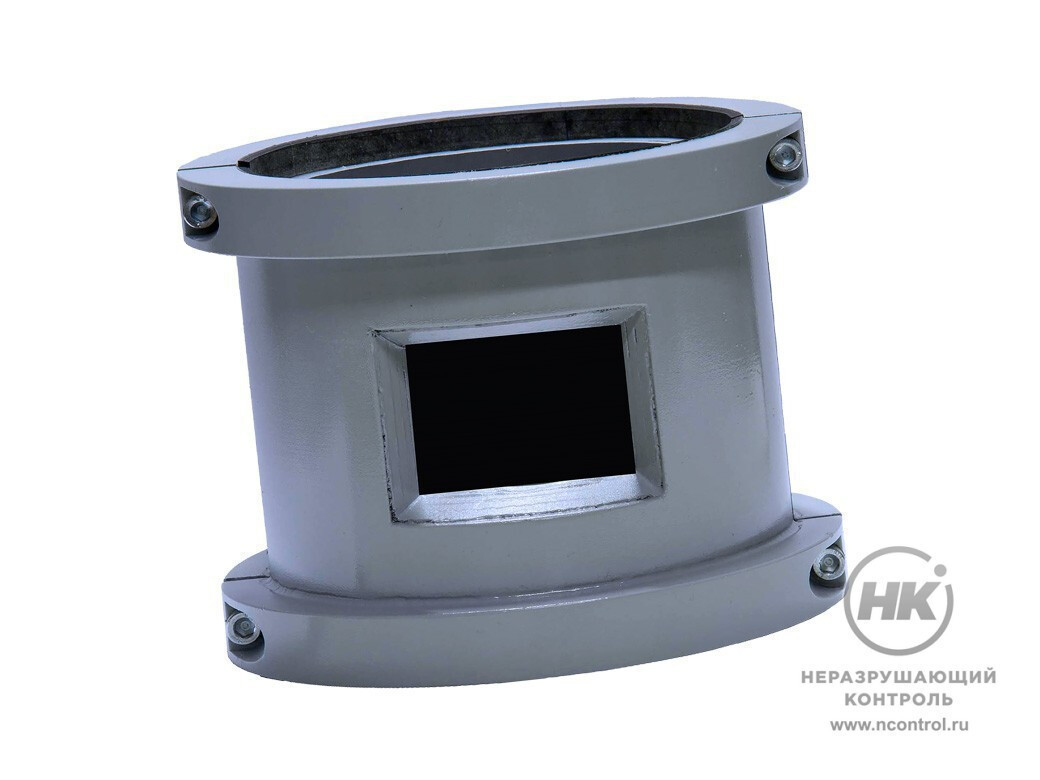

Хомут-диафрагма XRS МП изготавливается по ТУ 4276-037-96651179-2015 для рентгеновских аппаратов РПД-180 СП, РПД-200 П/СП/СНП, РПД-250 СНП. Конструкция состоит из двух частей и в сборе представляет собой муфту. Приспособление закрепляется на тубусе рентгеновского аппарата и фиксируется на уровне выхода рентгеновской трубки винтами. Резиновая прокладка обеспечивает плотный контакт между внутренней поверхностью хомут-диафрагмы и корпусом аппарата, предохраняя его от царапин. Конструкция устройства выполнена из стали и свинца.

XRS МП
Cерия заглушек/коллиматоров для рентгеновских аппаратов

Комплектация

  • хомут-диафрагма XRS МП для р/а РПД, 1 шт.;
  • паспорт, 1 шт.

Технические характеристики

Материал сталь, свинец
Свинцовый эквивалент 10 мм
Размер окна по заказу
Углы раскрытия пучка излучения по заказу
Температура окружающего воздуха от -40 до +50 °С
Относительная влажность воздуха не более 95%
Высота хомута-диафрагмы 140 мм
Диаметр хомута -диафрагмы 178 мм
Масса не более 12 кг
