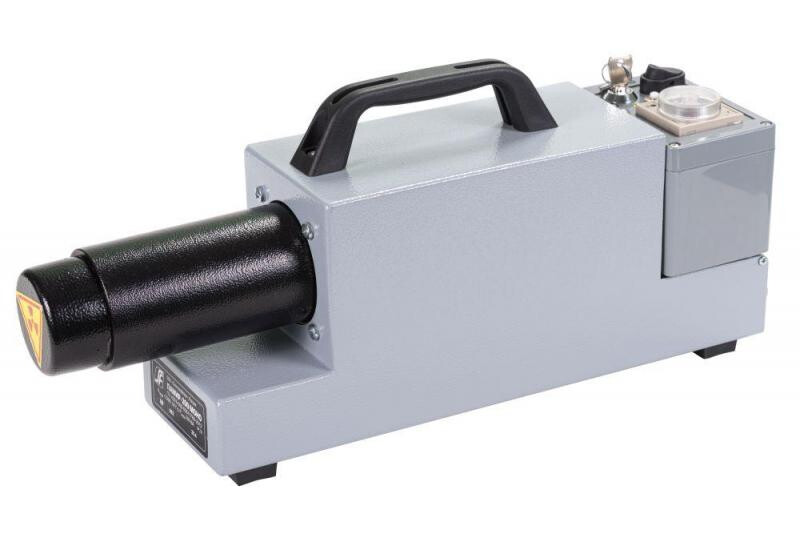

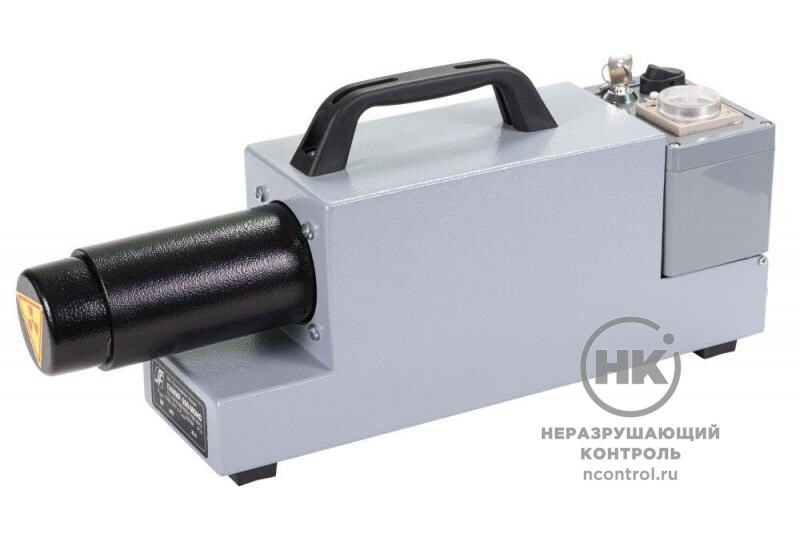

Рентгеновский аппарат «Арина-3М»

Купить

Задать вопрос о товаре

Импульсный рентгеновский аппарат Арина-3М предназначен для контроля в труднодоступных местах и полевых условиях без доступа к сети питания. Псевдопанорамное исполнение обеспечивает контроль в труднодоступных местах без доступа к сети питания. Серия импульсных аппаратов находит применение в различных промышленных отраслях: нефтегазовой, металлургической, машиностроительной, химической.

Аппарат «АРИНА-3 М» выполнен в виде моноблока, все органы управления расположены на корпусе. Угол выхода излучения составляет 150°, что обеспечивает псевдопанорамный контроль. Импульсный аппарат питается от двух быстросъемных аккумуляторов, каждый обеспечивает до 20 минут непрерывной работы. Нерегулируемое напряжение на аноде рентгеновской трубки позволяет использовать дефектоскоп для просвечивания ограниченного диапазона толщин материалов. Класс чувствительности рентгеновских снимков - 2 по ГОСТ 7512.

150°
угол выхода излучения

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Дефектоскоп генерирует импульсное рентгеновское излучение за счет взрывной электронной эмиссии в трубке на холодном катоде. Импульсный режим позволяет получать короткие экспозиции без нагрева анода, что делает возможным питание от аккумуляторов. Управление осуществляется с корпуса моноблока. Излучение формируется в широком конусе (150°), что позволяет использовать боковой лепесток для контроля в стесненных условиях.

Преимущества

Работа от аккумуляторов без подключения к сети. Время работы одного аккумулятора 20 минут.
Малый вес и компактные габариты позволяют оператору работать в труднодоступных местах и на высоте.
Возможность псевдопанорамной съемки и использования бокового лепестка для контроля в стесненных условиях.
Все управление с корпуса, не требуется отдельный пульт.
По сравнению с аппаратами постоянного потенциала — более доступное решение для ограниченного круга задач.

Особенности метода

Импульсный дефектоскоп «АРИНА-3 М» — это специализированный инструмент для задач, где критичны автономность, малый вес и работа в труднодоступных местах. В отличие от аппаратов постоянного потенциала, он имеет нерегулируемое напряжение (160 кВ) и ограниченный диапазон толщин, но позволяет работать с короткими экспозициями (менее 1 минуты).

Комплектация

Блок рентгеновский
Пульт управления дистанционный
Устройство зарядное
Футляр
Аккумуляторные батареи (2 шт)
Отвёртка для переключения диапазонов таймера
Паспорт
Руководство по эксплуатации
Руководство по гарантийному обслуживанию

Технические характеристики

Рабочее напряжение, кВ	160
Вес излучателя, кг	6
Фокусное пятно, мм	3
Габариты, мм	465×205×120
Угол выхода излучения	150°
Тип излучения	импульсное
Класс чувствительности	2 по ГОСТ 7512
