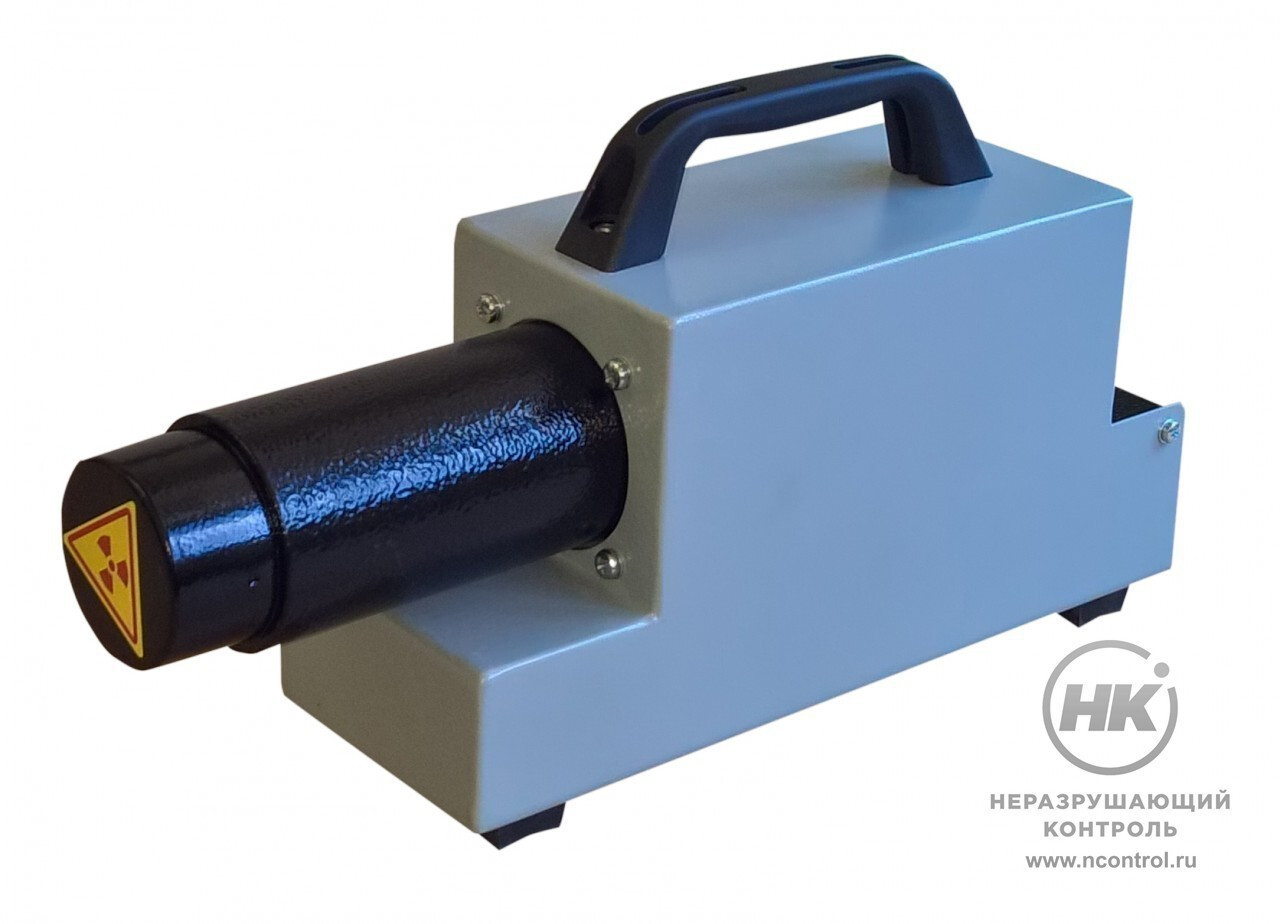

Рентгеновский аппарат «Памир-200»

Купить
В избранноеВ избранное
СравнитьСравнить

Импульсный рентгеновский аппарат «Памир-200» предназначен для панорамного и направленного просвечивания объектов. Просвечиваемые толщины по стали: от 20 до 40 мм. Рабочее напряжение — 200 кВ. Используется для контроля сварки трубопроводов диаметром до 1 000 мм.

Рентгенговский аппарат «Памир-200» состоит из моноблока и выносного пульта управления. Они соединяются 20-ти метровым кабелем. Благодаря такой длине оператор находится вдали от облучения.

«Памир-200» — самый компактный аппарат в серии. По своим характеристикам «Памир-200» схож с рентгеновским аппаратом «Арина-3».

Питание

В рентгенаппарате «Памир-200» используется аккумулятор 12 В, что расширяет его возможности при работе в полевых условиях. Прибор может питаться от любого автомобильного аккумулятора, а в качестве зарядного устройства при этом может использоваться стандартный серийный адаптер.

Защитные системы

Рентген. аппарат «Памир-200» оснащён замком безопасности, для исключения несанкционированного использования. Рентген. аппараты защищены от отсутствия нагрузки в цепи высокого напряжения. К примеру, когда не вставлен разъём высоковольтного кабеля.

Таймер экспозиции

У таймера экспозиций есть несколько временных поддиапазонов. Они переключаются с помощью микропереключателя, расположенного в левом нижнем углу лицевой панели таймера. С завода изготовителя аппарат выходит с установкой таймера на 5 мин.

30 мин/ч
Время непрерывной работы

Документы в PDF

Комплектация

  • блок рентгеновский;
  • пульт управления;
  • кабель сетевой;
  • кабель высоковольтный;
  • комплект запасных частей, инструмента и принадлежностей;
  • кабель аккумуляторный;
  • руководство по эксплуатации;
  • паспорт;
  • ведомость ЗИП;
  • футляр, 2 шт.

Принадлежности

  • приспособление Паук-2М;
  • штатив для р/а трубный цепной СПРУТ ШРТ-1;
  • штатив трехножный для р/а СПРУТ ШРТ-3;



  • тележка для труб;
  • источник автономного питания СПРУТ.

Технические характеристики

Экспозиционная доза рентгеновского излучения не менее 155 мкКл/кг
(600 мР)
Амплитуда напряжения на рентгеновской трубке 200 кВ
Диаметр фокусного пятна 3 мм
Напряжение питания:
однофазная сеть переменного тока 220–230 В
батарея аккумуляторов 12±3 В
Потребляемая мощность не более 300 ВА
Масса и габаритные размеры рентгеновского блока:
масса 5 кг
длина 405 мм
ширина 116 мм
высота 205 мм
Масса и габаритные размеры пульта управления:
масса 6 кг
длина 310 мм
ширина 260 мм
высота 150 мм
