Рентгеновский аппарат 0,3 СБК 180 СП

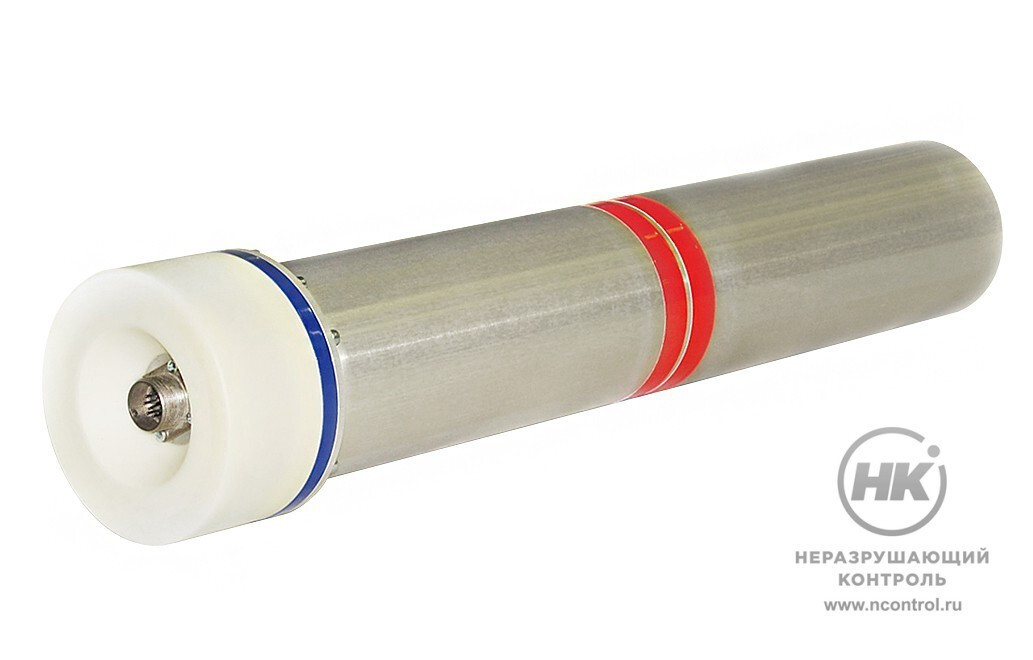

Рентгеновский аппарат 0,3 СБК 180 СП [фото №3]

Товар снят
с производства

Рентгеновский аппарат 0,3 СБК 180 СП предназначен для панорамного радиографического контроля в условиях Крайнего Севера. Рабочее напряжение на аноде — 180 кВ. Максимальная мощность на аноде трубки — 300 Вт. Снят с производства. Замена — 0,3 СБК 200 СП.

По спецзаказу поставляем моноблок может с разъёмом, установленным на торце. Так удобнее вести панорамный контроль, к примеру, сосудов под давлением.

Комплект аппарата укладывается в два инструментальных ящика. Вес обоих не превышает 19 кг.

540 Вт
Потребляемая мощность

Документы в PDF

Скачать карточку в формате PDF

Устройство

В моноблоке 0,3 СБК 180 СП стоит рентгеновская трубка типа 0.3 БПК 12-200, работающая в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Конструкция рентгеновской трубки, позволяет делать круговые панорамные снимки изнутри цилиндрических обечаек и труб. Точность круговой диаграммы излучения в этой плоскости — не хуже ± 5 %. Размер фокусного пятна – 1,3 х 3,5 мм.

Моноблок аппарата полностью совместим с блоками питания и управления, пультами дистанционного управления и кабелями аппарата 0,3 СБК 160 С. Единственное отличие — необходимость перепрограммирования БПУ и ПДУ на диапазон напряжений рентгеновской трубки 50÷180 кВ.

0,3 СБК 180 СП работает от сети переменного тока и от автономных источников питания – переносного бензинового генератора и аккумуляторного блока питания. Поэтому рентген. аппарат работает в полевых и в цеховых условиях.

Комплектация

моноблок;
блок питания и управления;
пульт дистанционного управления;
кабель соединительный, длиной 5 м;
кабель сетевой с евровилкой, длиной 2 м;
кабель ПДУ, длиной 25 м;
документация.

Принадлежности

тележка-центратор, для позиционирования аппарата в трубе;
источник автономного питания;
12/24 В преобразователь;
автономное устройство охлаждения.

Технические характеристики

Максимальная мощность на аноде трубки	300 Вт
Максимальное анодное напряжение	180 кВ
Предельный анодный ток	3 мА
В диапазоне от 60 кВ до 180 кВ характеристика по мощности	изоваттная
Диапазон установок анодного напряжения на рентгеновской трубке	60÷180 кВ
Диапазон установок тока анода рентгеновской трубки	0,1÷3,0 мА
Диапазон установок времени экспозиции	1 ÷ 998 сек
Дискретность установок анодного напряжения	1,0 кВ
Дискретность установок анодного тока	0,1 мА
Дискретность установок времени экспозиции	1 сек
Диаграмма излучения	круговая, с углами – 360° х ±20°
Размер фокусного пятна	1,3 х 3,5 мм
Питание	- от сети переменного тока 50 ÷ 60 Гц с напряжением – 100 ÷ 240 В; - от источника постоянного тока – 24 В ± 10%; - при работе от преобразователя 12/24 В – 11 ÷ 16 В
Мощность, потребляемая от сети, не более	540 Вт
Диапазон рабочих температур окружающей среды	-40°С ÷ +40° С
Температура отключения по перегреву моноблока	+70° С
Время непрерывной работы на максимальной мощности при начальной температуре +20° С	около 20 мин
Время работы от заряженного источника автономного питания(ИАП) на максимальной мощности	28 мин
Габаритные размеры основных частей аппарата
- моноблок	Ø120 × 610 мм
- блок питания и управления в алюминиевом кейсе (БПУ)	580 × 430 × 240 мм
- пульт дистанционного управления (ПДУ)	155 × 100 × 30 мм
- источник автономного питания (ИАП)	270 × 250 × 120 мм
Масса основных частей аппарата
- моноблок	5,9 кг
- блок питания и управления	10,5 кг
- пульт дистанционного управления (ПДУ), не более	0,4 кг
- источник автономного питания (ИАП), не более	10,5 кг
- кабель соединительный, не более	0,7 кг
- кабель ПДУ	0,8 кг
- кабель сетевой длиной	0,2 кг
- кабель автономного питания	0,2 кг
- штатив моноблока, не более	1,1 кг
