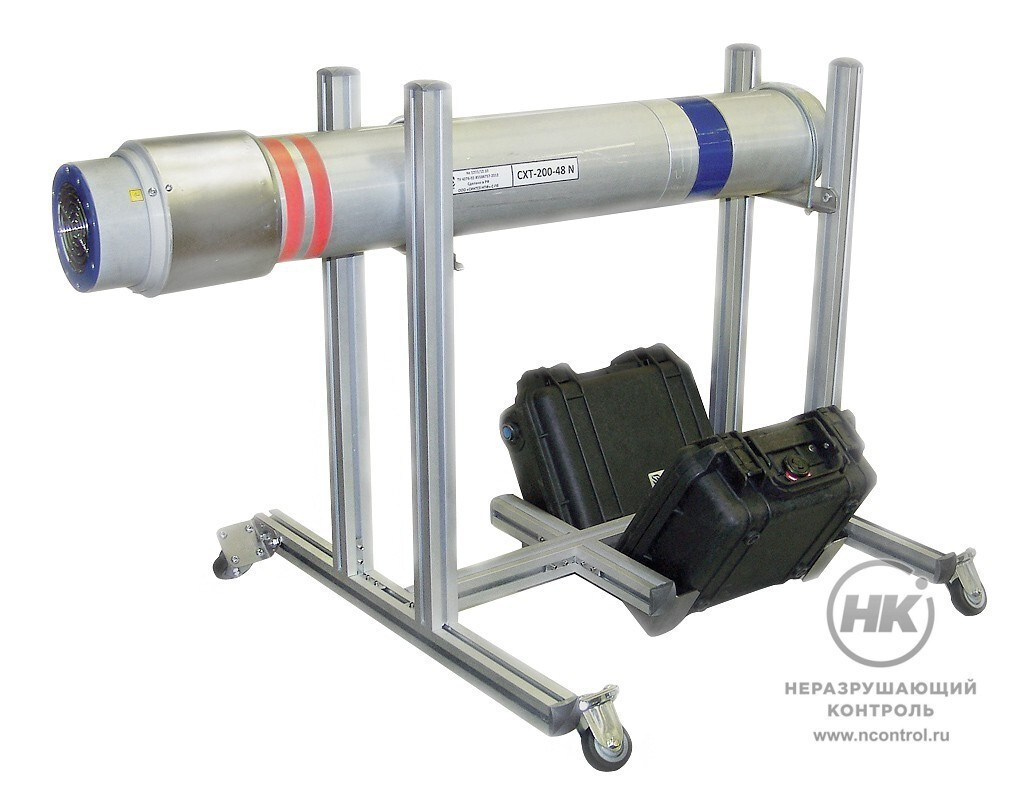

Рентгеновский аппарат CXT-200-48-N для трубосварочной базы

Рентгеновский аппарат CXT-200-48-N для трубосварочной базы [фото №3]

Товар снят
с производства

В избранное

Сравнить

Рентгеновский аппарат СХТ-200-48-N предназначен для рентгеновского контроля сварных швов труб в составе кроулеров. Прибор работает в трёх режимах: кроулерном, автономном и режиме автоматической тренировки. Cнят с производства.

Контроль сварных швов проходит на базе английских кроулеров JME - модели 6 и 8. А также на французских кроулерах IPSI - модель 10 и немецких кроулерах C-TEC - модель С-200. Установка аппаратов на кроулеры производится без дополнительных доработок.

48 В
Номинальное напряжение аккумуляторной батареи

Документы в PDF

Скачать карточку в формате PDF

Функционал

Рентген. аппарат СХТ-200-48-N работает от аккумуляторных батарей с напряжением 48 В. Он оснащен усовершенствованной системой охлаждения. Она позволяет оператору задавать 11 режимов работы по величине анодного напряжения. А также даёт возможность устанавливать 2 режима по мощности на аноде.

Микропроцессор обеспечивает режим автоматической тренировки рентгеновской трубки, а также автоматический перезапуск с продлением экспозиции при пробоях в трубке. Это позволяет работать при более высоких задаваемых напряжениях на аноде рентгеновской трубки, одновременно обеспечивая постоянство экспозиции во время работы кроулера.

Режим с уменьшенной до 70% от номинальной мощности аппарата позволяет эффективно его эксплуатировать при питании от старых аккумуляторных батарей с повышенным внутренним сопротивлением. При этом появляется возможность полного использования уменьшенной ёмкости этих батарей.

Пульт дистанционного управления

Микропроцессорный пульт дистанционного управления позволяет задавать команды кроулеры вдали от рентгеновского излучения. Также он позволяет эксплуатировать аппарат СХТ-200-48 N в автономном режиме, как обычный переносной панорамный рентгеновский аппарат. К примеру, при эксплуатации на трубосварочной базе.

Кольцо-дефлектор

В комплектацию входит съёмное кольцо-дефлектор. Оно позволяет интенсифицировать режим охлаждения моноблока аппарата при эксплуатации кроулера в трубах средних диаметров. При установке аппарата в трубу с наружным диаметром 159 мм и ниже дефлектор не применяется.

В аппарате реализована функция защиты батареи кроулера от переразряда.

Комплектация

моноблок;
пульт дистанционного управления;
кабель, длиной 30м;

съёмный дефлектор Ø 140 мм;
кейс для хранения и транспортировки аппарата;
комплект эксплуатационных документов.

Технические характеристики

Номинальное напряжение аккумуляторной батареи	48 В
Мощность на аноде рентгеновской трубки	2 ступени: 280 и 400 Вт
Напряжение на аноде	11 ступеней:120, 130, 140, 150, 160, 170, 180, 185, 190, 195, 200
Диаграмма излучения	панорамная40° × 360°
Круговая несимметрия диаграммы	не хуже 5%
Габариты аппарата	без дефлектора: Ø – 120, длина – 885; с дефлектором: Ø – 140, длина 885
Размеры пульта дистанционного управления	152 × 87 × 30 мм
Масса аппарата	15,1 кг
Масса пульта	0,3 кг
Масса дефлектора	0,3 кг
Масса кабеля пульта дистанционного управления	0,8 кг
Диапазон рабочих температур	от -40 °С до +50 °С
