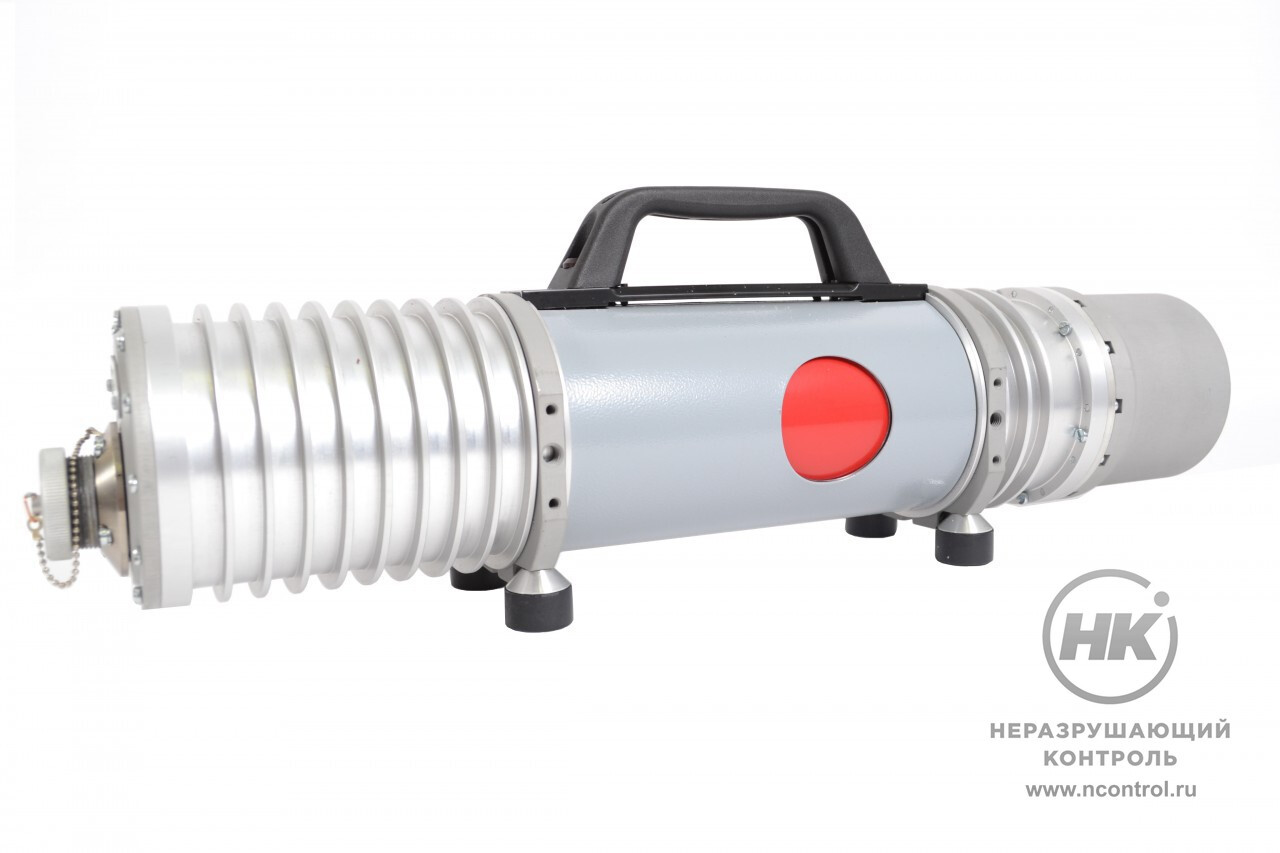

Один из самых легких рентгеновских аппаратов «Март-250» с возможностью регулировки напряжения на аноде используется для контроля тонкостенных стальных изделий и толстостенных магистральных газо-и нефтепроводов.

Предназначен для направленного режима просвечивания. Рабочее напряжение регулируется в диапазоне от 130 до 250 кВ с шагом 5 кВ. Аппараты «МАРТ» включены в «Реестр средств неразрушающего контроля качества сварных соединений» ПАО «Газпром».

9 кг
Вес прибора

Документы в PDF

Скачать карточку в формате PDF

Инструкция по эксплуатации

Конструкция и принцип работы

Аппарат «МАРТ-250» может использоваться только для направленного режима просвечивания. Работа аппарата основана на классическом принципе генерации рентгеновского излучения термоэмиссионной рентгеновской трубкой. К электродам приложено постоянное высокое напряжение. Использование промежуточного преобразования частоты в главной цепи позволяет уменьшить габариты и массу аппаратов, величину пульсаций высокого напряжения и улучшить его стабильность.

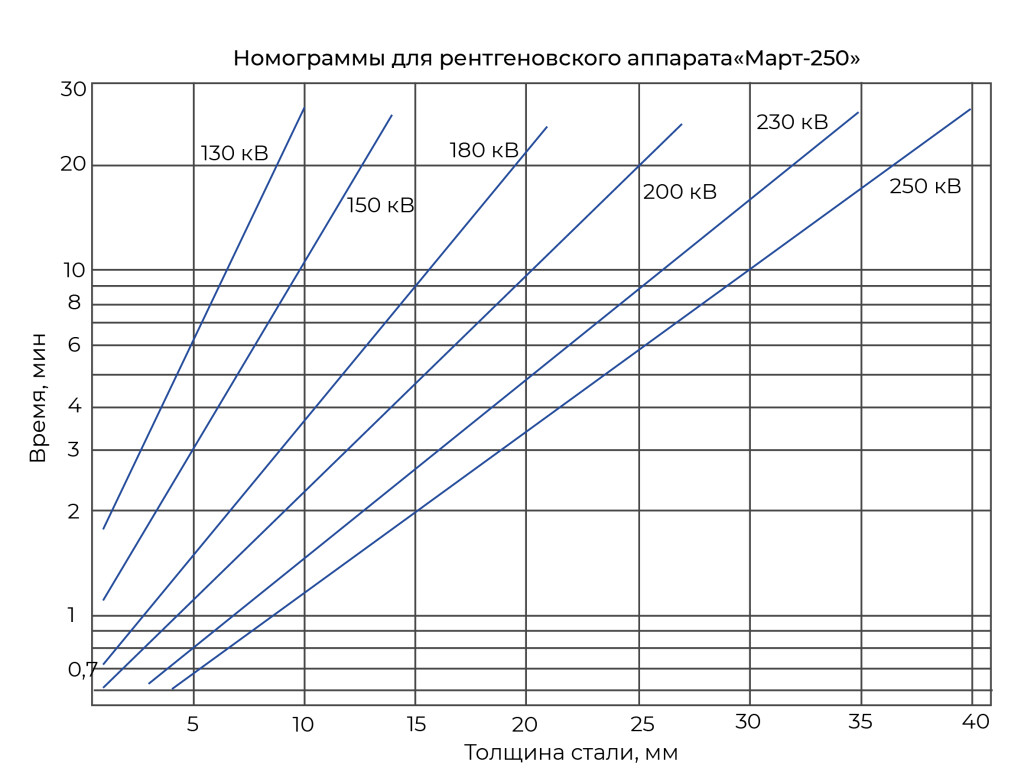

Номограммы для рентгеновского аппарата «Март-250»

D7 + Pb, мм, Фокусное расстояние 700 мм

/7469/conversions/9b970b3287dcc1d2a875b767f0e54827-big.jpg

Пульт управления

Компактный пульт управления весом 4 кг и габаритами 330×260×170 мм содержит на своей лицевой панели интерфейс управления работой рентгеновского аппарата и разъемы для подключения кабелей.

Схема устройства пульта управления аппаратов «МАРТ-200», «МАРТ-250»

Базовая комплектация

рентгеновский блок;
пульт управления;
сетевой кабель;
высокочастотный кабель;
футляр.

Дополнительная комплектация

трубный цепной штатив;
трёхножный штатив;
приспособление «Паук-2М»;
источник автономного питания.

«ПАУК-2М/МАРТ-250» с комплектом сменных ножек

Технические характеристики

Рабочее напряжение на рентгеновской трубке	130 ÷ 250 кВ
Доза рентгеновского излучения в прямом пучке на расстоянии 500 мм от фокуса трубки за 1 мин	5 Р
Анодный ток	0,8 мА
Максимальная толщина просвечиваемой стали с фокусного расстояния 700 мм за время экспозиции 10 мин	30 мм (D7 + Pb); 40 мм (F8 + RCF); 50 мм (F8 + NDT 1200)
Максимальная анодная мощность	200 Вт
Диаметр фокусного пятна	0,8×1,2
Мощность аппарата	200 Вт
Метод просвечивания	направленный
Диапазон рабочих температур	от -20 ºС до +40 ºС
Вес излучателя	9 кг
Габариты излучателя	580 × 140 × 90 мм
Габариты ПУ	330 × 260 × 170 мм
Степень защиты	Класс защиты IP20; I по ГОСТ IEC 61140
