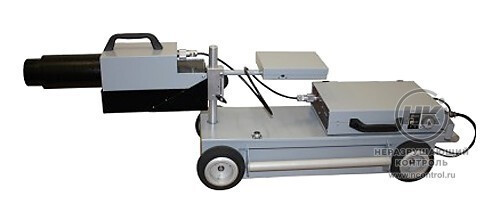

Рентгеновский кроулер «Сирена-5»

Купить

Задать вопрос о товаре

В избранное

Сравнить

Рентгеновский кроулер «Сирена-5» предназначен для панорамного контроля сварных стыков трубопроводов, магистральных нефте- и газопроводов диаметром от 530 до 1020 мм.

Используется вместе с рентгенаппаратами «Арина-1», «Арина-9» либо «Памир-300».

20 °
Максимальный преодолеваемый уклон

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Сертификат соответствия

Заключение о соответствии санитарным правилам

Конструкция

Аппарат представляет собой комплект, состоящий из самоходной тележки с питанием от аккумуляторной батареи, основного рентгеновского излучателя, предназначенного для рентгенографирования, и командного аппарата для управления движением кроулера.

В аппарате «Сирена-5» в качестве панорамного излучателя используется серийный импульсный аппарат «Арина-9» или «Памир-300». Особенностью кроулера является то, что в качестве командного аппарата вместо изотопа используется также рентгеновский аппарат— «Арина-1».

Основной и командный аппараты могут использоваться и самостоятельно. В этом случае тележка, снабжённая аккумулятором сравнительно большей ёмкости, может служить источником питания.

Порядок работы

Командный аппарат работает на двух фиксированных частотах генерирования рентгеновских импульсов. Одна из них, порядка 10 Гц, соответствует стандартной команде на движение кроулера вперёд, другая, величиной 5Гц — движению кроулера назад. Оператор управляет командным аппаратом с помощью выносного пульта сбезопасного расстояния.

После остановки кроулера командный аппарат выключается. Это является сигналом для запуска панорамного излучателя и производства рентгеновской съёмки.Повторное включение командного аппарата по окончании режима просвечивания формирует команду кроулеру на движение вперёд или назад.

Особенности

двухступенчатое торможение обеспечивает точную остановку кроулера по отношению кпросвечиваемому кольцевому шву;
в электронной логике предусмотрена остановка кроулера при отсутствии любых команд втечение 5 мин и выезд его назад;
аппараты имеют защиту от механических иводных препятствий;
кроулер выезжает самостоятельно при разряде аккумуляторов;

воздействие командного аппарата на движущийся кроулер— это сигнал на остановку, воздействие на стоящий кроулер— это сигнал на движение;
направление движения задаётся частотой следования импульсов воздействия;
способ управления безопасен для обслуживающего персонала.

Комплектация

импульсный рентгеновский аппарат свстроенным аккумулятором и выносным пультом управления «Арина-1»;
самоходная тележка с двумя аккумуляторами ёмкостью 20 Ач, двигателем постоянного тока иуправляющим электронным устройством;
устройство зарядки аккумулятора;
звуковой сигнализатор рентгена.

Условия работы

относительная влажность воздуха до (95±3)% при температуре +25 °С и при более низких температурах без конденсации влаги;
атмосферное давление 101,3+5,3-25,6 кПа
(760+40-200 мм рт ст);
диапазон температур от -20 до +40 °С.

Технические характеристики

Диаметр контролируемых труб	530 – 1020 мм
Скорость движения по трубопроводу	12 м/мин
Точность торможения	±10 мм
Точность остановки у контролируемого шва	±10 на горизонтальном участке ±2% диаметра трубы на уклоне, соответствующем 20°
Максимальный преодолеваемый уклон	20°
Габаритные размеры тележки в сборе	1250×360×300 мм
Масса комплекта с командным аппаратом	60 кг
Тип командного аппарата	«Арина-1»
Тип основного рентгеновского излучателя	«Арина-9», «Памир-300»
