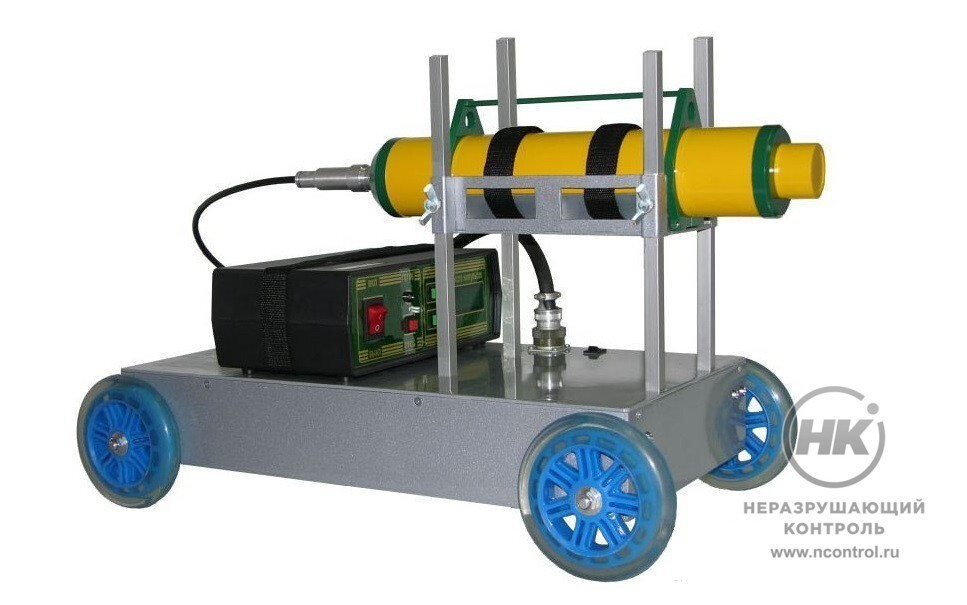

Рентгеновский кроулер «Арвион»

Рентгеновский кроулер «Арвион» предназначен для проведения панорамного контроля с аппаратами импульсного действия серии «Арион». Дальность действия — 3 км. Преодолевает подъёмы до 35º.

«Арвион» делает один панорамный снимок сварного шва. Просвечивается только одна стенка трубы. Излучатель рентгеновского аппарата крепится на лифт. В комплекте поставляется 2 набора стоек лифта: для трубопроводов диаметром от 500 мм до 1 000 мм и от 1 000 мм до 2 000 мм.

Источник автономного питания расположен внутри платформы самоходного шасси. Он состоит из 4-х свинцово-кислотных аккумуляторов и обеспечивает независимое питание рентгеновского аппарата, микропроцессорной системы управления и основного привода кроулера.

Шасси

Шасси оснащено микропроцессорным контроллером. Он отвечает за перемещение кроулера в трубопроводе, позиционирование в выбранном оператором месте, управление работой рентгеновского аппарата. Контроллер прерывает штатную программу и возвращает кроулер из трубопровода при критическом снижении уровня зарядки батарей, обрыве канала радиосвязи или при возникновении неисправности.

Блок магнитного позиционирования

Блок магнитного позиционирования служит для автоматической остановки кроулера и крепится с внешней стороны трубы на некотором расстоянии от сварного шва. Управление всей системой осуществляется с пульта дистанционного управления по каналу радиосвязи.

Наборы колёс

6  часов
Время автономной
работы

Для контроля труб разных диаметров есть три набора колес разного диаметра: 72 мм, 100 мм и 145 мм. Меньший диаметр колес позволяет на небольшой скорости преодолевать более крутые уклоны трубопровода. Колеса большего диаметра увеличивают скорость передвижения и позволяют более уверенно преодолевать мелкие препятствия.

3  км
Дальность действия

Особенности

  • датчик крена позволяет проходить отводы до 90º;
  • в доп.комплектации идёт система видеоконтроля;
  • отдельный 4-й аккумулятор предназначен для возврата кроулера из трубопровода.

Комплектация

  • шасси с источником автономного питания;
  • зарядная станция для платформы и блока магнитного позиционирования;
  • пульт дистанционного управления;



  • блок питания для зарядки пульта дистанционного управления;
  • блок магнитного позиционирования.

Технические характеристики

Модель рентгеновского аппарата «Арион-200» «Арион-250» «Арион-300»
Диаметр контролируемых трубопроводов, мм 500 ÷ 2000 500 ÷ 2000 500 ÷ 2000
Максимальная толщина стенки трубы, мм 25 30 30
Скорость перемещения, метр/минута 18 ÷ 40 18 ÷ 40 18 ÷ 40
Максимальный угол подъема, град 35 35 35
Точность позиционирования при остановке, мм 10 10 10
Дальность действия, км до 3 до 3 до 3
Время автономной работы кроулера, час 6 6 6
Температура окружающей среды, оС -20 ÷ +50 -20 ÷ +50 -20 ÷ +50
Габаритные размеры платформы шасси Д х Ш х В, мм 510 х 260 х 85 510 х 260 х 85 510 х 260 х 85
Вес платформы без рентгенаппарата, кг 18,7 18,7 18,7
