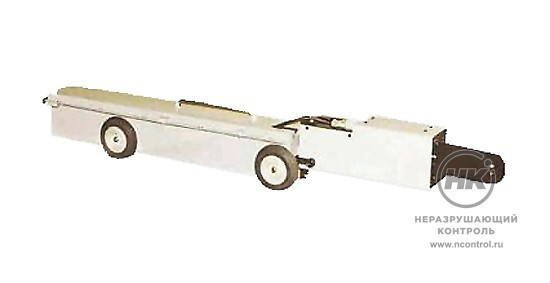

Рентгеновский кроулер «Сирена-6»

Аналоги
В избранноеВ избранное
СравнитьСравнить

Рентгеновский кроулер «Сирена-6» предназначен для панорамного контроля сварных стыков трубопроводов диаметром от 219 до 530 мм. Используется в связке с рентгенаппаратом «Арина-1».

Снят с производства. Замена — кроулер «Сирена-5».



20 °
Максимальный преодолеваемый уклон

Документы в PDF

Устройство

Подача команд на движение самоходного аппарата внутри трубы, его остановку и включение рентгена осуществляется с помощью стандартного портативного импульсного излучателя «Арина-1», устанавливаемого на наружную поверхность трубы, и управляемого ручным выносным пультом.

В качестве панорамного излучателя для просвечивания кольцевых сварных швов в кроулере используется второй импульсный рентгеновский аппарат «Арина-1», который устанавливается на самоходную тележку, снабжённую двигателем постоянного тока и аккумулятором емкостью 11 Ач. Там же крепится электронное устройство, воспринимающее команды внешнего аппарата «Арина-1», управляющее тележкой.

Командный и основной аппараты «Арина-1» могут использоваться в составе кроулера, либо самостоятельно для просвечивания труб через две стенки. В этом случае тележка будет служить источником питания.

Особенности

  • двухступенчатое торможение обеспечивает точную остановку кроулера по отношению кпросвечиваемому кольцевому шву;
  • в электронной логике предусмотрена остановка кроулера при отсутствии любых команд втечение 5 мин и выезд его назад;
  • аппараты имеют защиту от механических иводных препятствий;
  • кроулер выезжает самостоятельно при разряде аккумуляторов;
  • воздействие командного аппарата на движущийся кроулер— это сигнал на остановку, воздействие на стоящий кроулер— это сигнал на движение;
  • направление движения задаётся частотой следования импульсов воздействия;
  • способ управления безопасен для обслуживающего персонала.

Комплектация

  • импульсный рентгеновский аппарат «Арина-1»;
  • самоходная тележка с двигателем постоянного тока и управляющим электронным устройством;
  • устройство зарядки аккумулятора;
  • звуковой сигнализатор рентгена.

Условия работы

  • относительная влажность воздуха до (95±3)% при температуре +25 °С и при более низких температурах без конденсации влаги;
  • атмосферное давление 101,3+5,3-25,6 кПа
    (760+40-200 мм рт ст);
  • диапазон температур от -20 до +40 °С.

Технические характеристики

Диаметр контролируемых труб219 – 530 мм
Скорость движения по трубопроводу12м/мин
Точность остановки у контролируемого шва±5 мм
Максимальный преодолеваемый уклон20°
Габаритные размеры тележки в сборе1100×160×170 мм
Масса комплекта15 кг
Тип командного аппарата«Арина-1»
Тип основного рентгеновского излучателя«Арина-1»
