Рентгеновский аппарат РАП 160-5

РАП 160-5 — универсальный переносной рентгеновский аппарат постоянного потенциала направленного действия. Используется в качестве источника ионизирующего излучения для рентгеновского контроля изделий из различных материалов, сварных соединений и литья в лабораторных, цеховых и полевых условиях. Максимальное анодное напряжение 160 кВ.

Аппараты линейки РАП имеют малый размер фокусного пятна при высокой удельной мощности излучения. Есть возможность регулировать напряжение, ток и время экспозиции. В качестве изолирующей среды используется масло. Аппараты РАП отличаются высокой надёжностью, а ресурс работы рентгеновских трубок доведён до нескольких тысяч часов. Перейти к техническим характеристикам.

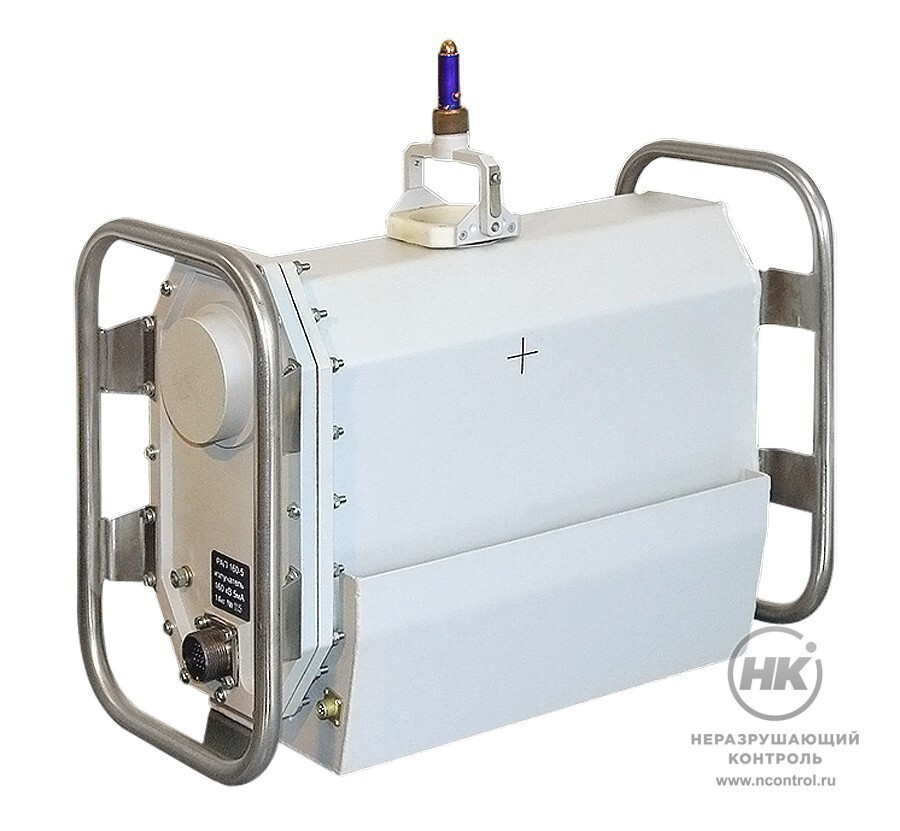

Рентгеновский аппарат РАП 160-5 состоит из блока излучателя, блока питания и миниатюрного пульта управления. Дистанция между аппаратом и пультом может достигать 100 м, что обеспечивает безопасность для оператора во время эксплуатации прибора. РАП 160-5 относится к аппаратам лёгкого класса и универсального назначения.

Прибор может использоваться при исследовании сварных соединений тонкостенных стальных сосудов и трубопроводов, отливок из лёгких сплавов на основе бериллия, магния и алюминия, электронных компонентов. Применяется для контроля неметаллических заготовок и изделий из резины, фторопласта, углерода, дерева, пластика.

0,45  мА
Диапазон регулировки анодного тока

Номограммы РАП 160-5 для просвечивания стали

Номограммы рентгеновского аппарата РАП 160-5 для просвечивания сталиУсловия: плёнка Agfa D7, свинцовые усиливающие экраны 0,05 – 0,09 мм, фокусное расстояние 70 см, оптическая плотность D=2,0.
Автоматическая обработка: G135, +26,5 °С, цикл 6,5 мин.

Номограммы РАП 160-5 для просвечивания алюминия

Номограммы 1 рентгеновского аппарата РАП 160-5 для просвечивания алюминияУсловия: Agfa D4 без усиливающих экранов, фокусное расстояние 70 см, D=2,0. Автом. обработка: G135, +26,5 °С, цикл 6,5 мин.
Номограммы 2 рентгеновского аппарата РАП 160-5 для просвечивания алюминияУсловия: Agfa D4, свинцовые усиливающие экраны 0,05 – 0,09 мм, фокусное расстояние 70 см, D=2,0. Автом. обработка: G135, +26,5 °С, цикл 6,5 мин.

Частотно-импульсная схема питания трубки

На электроды трубки РАП 160-5 с главного трансформатора подаются силовые высоковольтные импульсы длительностью 100-400 мкс. Форма импульсов приближена к прямоугольной с длительностью фронтов 20-25% от длительности импульса. Скважность импульсов около 6-8. Между силовыми импульсами на трубку подаётся обратное напряжение около 25% от рабочей амплитуды, поэтому трубка длительное время «отдыхает» — рассасываются вылетающие с анода вторичные электроны и ионы газа, которые могут выделяться из элементов конструкции трубки.

Благодаря такой схеме питания уменьшаются размеры и масса излучателя, увеличивается рентгеновская отдача по сравнению с полуволновой схемой и повышается устойчивость работы трубки за счёт существенного снижения на ней обратного напряжения. Прогнозируемый ресурс службы трубок в составе аппарата РАП 160-5 увеличивается до 4 000 часов.

Время тренировки трубки

При простое рентгенаппарата сроком более недели трубке требуется тренировка, которая у аппаратов западных производителей занимает около 30 минут. Для аппаратов серии РАП тренировка ограничивается не более чем 10-минутным интервалом без снижения надёжности.





1,2
  мм

Диаметр фокусного пятна

Особенности

  • универсальный переносной аппарат с регулировкой анодного напряжения и тока;
  • оригинальная схема высоковольтного питания моноблока увеличивает срок службы рентгеновской трубки;
  • малый размер фокусного пятна при высокой удельной мощности излучения;
  • повторное включение составляет 50%;
  • возможна поставка с пультом и кабелем, обеспечивающим управление аппаратом на расстояниях до 100 м;
  • устойчивость к механическим воздействиям за счёт применения масла в качестве изолирующей среды;
  • встроенное тепловое реле прекращает работу моноблока при достижении температуры масла +60 °С.

Комплектация

  • моноблок излучателя;
  • блок питания;
  • пульт управления;
  • комплект документации;



  • кабель «блок питания – пульт управления», 30 м;
  • кабель «блок питания – излучатель», 7 м;
  • сетевой кабель, 3 м.

Технические характеристики

Максимальное анодное напряжение 160 кВ
Диапазон регулировки анодного напряжения 40 – 160 кВ
Диапазон регулировки анодного тока 0,4 – 5 мА
Размер фокусного пятна 1,2×1,2 мм
Угол раствора рабочего пучка 40°
Номинальная толщина просвечивания (Al)  66 мм
при условиях: F=700 мм, D=2, плёнка типа D4 без усиливающих экранов, время экспозиции 300 с, автом. обработка, G135, +26,5 °С, цикл 6,5 мин
Номинальная толщина просвечивания (Fe) 11 мм
при условиях: F=700 мм, D=2, плёнка типа D7 со свинцовыми усиливающими экранами 0,05-0,09 мм, время экспозиции 300 с, автом. обработка, G135, +26,5 °С, цикл 6,5 мин
Мощность экспозиционной дозы не менее 0,14 Гр/мин при анодном напряжении 160 кВ и токе анода 3,5 мА на расстоянии 0,5 м от выходного окна
Электропитание однофазная сеть переменного тока, 50/60 Гц, 220 В
Полная потребляемая мощность не более 1,7 кВА
Габариты излучателя 320×200×390 мм
Масса излучателя 16 кг
Габариты блока питания 305×270×210 мм
Масса блока питания 8 кг
Габариты пульта управления 175×85×25 мм
Масса пульта управления 0,3 кг
