Рентгеновский аппарат РАП 100-10

РАП 100-10 — сильноточный переносной моноблочный рентгеновский аппарат постоянного потенциала. Используется в качестве источника ионизирующего излучения для рентгеновского контроля изделий из различных материалов, сварных соединений и литья в лабораторных условиях. Максимальное анодное напряжение 100 кВ.

Аппараты линейки РАП имеют малый размер фокусного пятна при высокой удельной мощности излучения. Есть возможность регулировать напряжение, ток и время экспозиции. В качестве изолирующей среды используется масло. Аппараты РАП отличаются высокой надёжностью, а ресурс работы рентгеновских трубок доведён до нескольких тысяч часов. Перейти к техническим характеристикам.

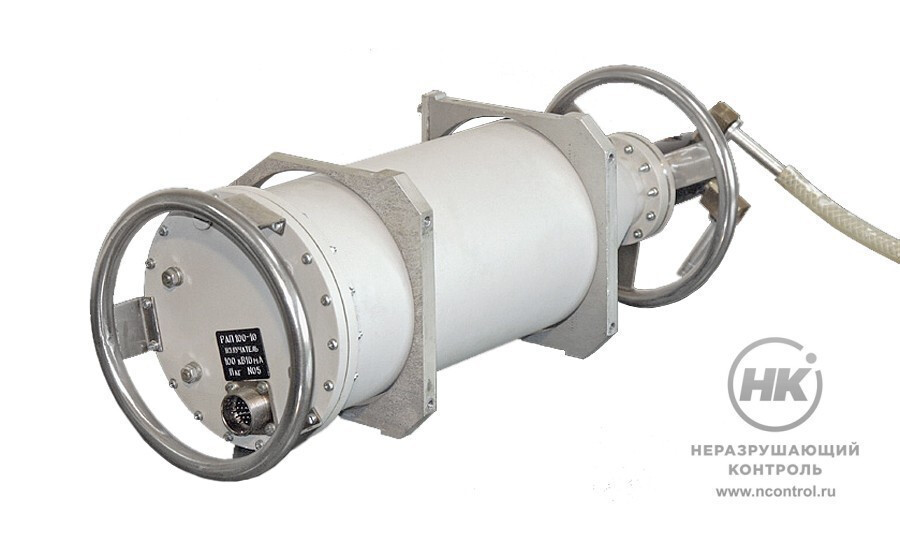

Рентгеновский аппарат РАП 100-10 состоит из блока излучателя, блока питания и миниатюрного пульта управления. Дистанция между аппаратом и пультом может достигать 100 м, что обеспечивает безопасность для оператора во время эксплуатации прибора. Рентгеновский аппарат имеет два варианта оснащения: версия РАП 100-10 комплектуется трубкой с направленным боковым выходом 1БПВ23-100, версия РАП 100П-10 — трубкой панорамного излучения 1БПВ17-100.

Прибор может использоваться при исследовании сварных швов тонкостенных сосудов, отливок из лёгких сплавов на основе магния и алюминия, бериллия, неметаллических заготовок и изделий (резина, фторопласт, углерод, дерево, пластик), электронных компонентов с креплением излучателя за кольцевые ручки.

0,510  мА
Диапазон регулировки анодного тока

Номограммы РАП 100-10 для просвечивания алюминия

Номограммы рентгеновского аппарата РАП 100-10 для просвечивания алюминияУсловия: плёнка Agfa D4, свинцовые усиливающие экраны 0,05 – 0,09 мм, фокусное расстояние 70 см, оптическая плотность D=2,0.
Автоматическая обработка: G135, +26,5 °С, цикл 6,5 мин.

Частотно-импульсная схема питания трубки

На электроды трубки РАП 100-10 с главного трансформатора подаются силовые высоковольтные импульсы длительностью 100-400 мкс. Форма импульсов приближена к прямоугольной с длительностью фронтов 20-25% от длительности импульса. Скважность импульсов около 6-8. Между силовыми импульсами на трубку подаётся обратное напряжение около 25% от рабочей амплитуды, поэтому трубка длительное время «отдыхает» — рассасываются вылетающие с анода вторичные электроны и ионы газа, которые могут выделяться из элементов конструкции трубки.

Благодаря такой схеме питания уменьшаются размеры и масса излучателя, увеличивается рентгеновская отдача по сравнению с полуволновой схемой и повышается устойчивость работы трубки за счёт существенного снижения на ней обратного напряжения. Прогнозируемый ресурс службы трубок в составе аппарата РАП 100-10 увеличивается до 4 000 часов.

Время тренировки трубки

При простое рентгенаппарата сроком более недели трубке требуется тренировка, которая у аппаратов западных производителей занимает около 30 минут. Для аппаратов серии РАП тренировка ограничивается не более чем 10-минутным интервалом без снижения надёжности.





1,4
  мм

Диаметр фокусного пятна направленного аппарата

Особенности

  • оригинальная схема высоковольтного питания моноблока увеличивает срок службы рентгеновской трубки;
  • устойчивость к механическим воздействиям за счёт применения масла в качестве изолирующей среды;
  • встроенное тепловое реле прекращает работу моноблока при достижении температуры масла +60 °С;
  • повторное включение составляет 50%;
  • необходимо охлаждать анод проточной водопроводной водой с расходом не менее
    4 л/мин;
  • возможно использование аппарата с модулем жидкостного охлаждения при отсутствии водопроводной сети;
  • прямой выход рентгеновского излучения через бериллиевое окно трубки;
  • для крепления аппарата рекомендуется пользоваться специальными штативами.

Комплектация

  • моноблок излучателя;
  • блок питания;
  • пульт управления;
  • кабель «блок питания – пульт управления», 30 м;
  • кабель «блок питания – излучатель», 7 м;
  • сетевой кабель, 3 м;
  • комплект документации.

Принадлежности

  • возможна поставка с пультом и кабелем, обеспечивающим управление аппаратом на расстояниях до 100 м;
  • модуль жидкостного охлаждения;
  • крепёжные приспособления;
  • штатив.

Технические характеристики

Максимальное анодное напряжение 100 кВ
Диапазон регулировки анодного напряжения 30 – 100 кВ
Диапазон регулировки анодного тока 0,5 – 10 мА
Размер фокусного пятна:
– для трубки 1БПВ23-100 1,4×1,4 мм
– для трубки 1БПВ17-100 трапеция: высота 1,26 мм (средняя линия 40 мм)
Угол раствора рабочего пучка:
– направленный выход 40°
– панорамный выход 40°×360°
Номинальная толщина просвечивания (Al)  56 мм
при условиях: F=700 мм, D=2, плёнка типа D4 без усиливающих экранов, время экспозиции 300 с, автом. обработка, G135, +26,5 °С, цикл 6,5 мин
Мощность экспозиционной дозы: при анодном напряжении 90 кВ и токе анода 4,0 мА на расстоянии 0,5 м от выходного окна
– направленный выход не менее 0,4 Гр/мин
– панорамный выход не менее 0,6 Гр/мин
Электропитание однофазная сеть переменного тока, 50/60 Гц, 220 В
Полная потребляемая мощность не более 1,5 кВА
Габариты излучателя 540×180 мм
Масса излучателя 10,3 кг
Габариты блока питания 260×270×210 мм
Масса блока питания 7,6 кг
Габариты пульта управления 175×80×30 мм
Масса пульта управления 0,3 кг
