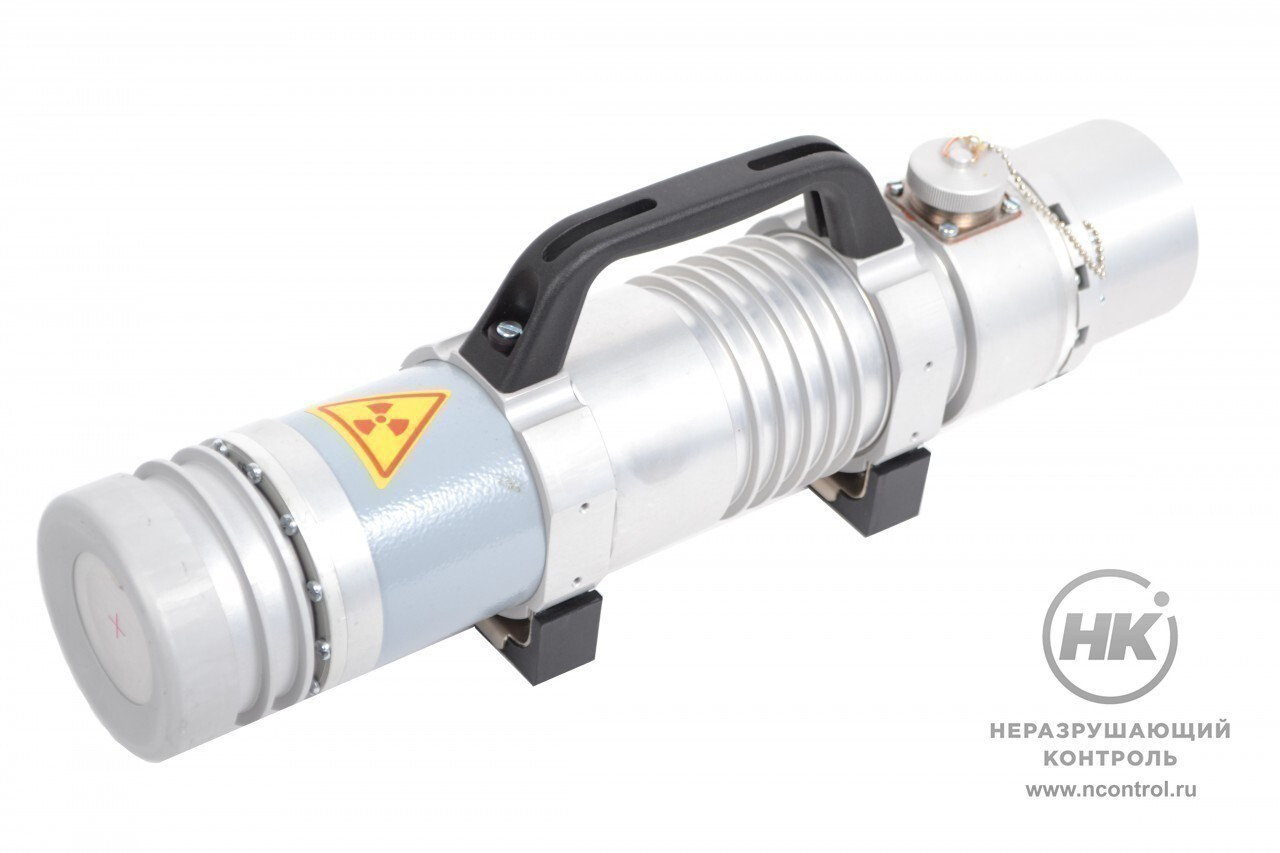

Рентгеновский аппарат «Март-200»

Легкий рентгеновский аппарат весом 6 кг «Март-200» предназначен
для контроля качества сварных металлоконструкций. Используется
для направленного и панорамного просвечивания. Максимальная просвечиваемая толщина по стали — 40 мм. Рабочее напряжение: от 105 до 200 кВ. Аппараты «МАРТ»
включены в «Реестр средств неразрушающего контроля качества
сварных соединений» ПАО «Газпром»

Схема прибора представлена термоэмиссионной рентгеновской трубкой
и малогабаритным источником постоянного высокого напряжения. Благодаря воздушному охлаждению «Март-200» работает при температурах до - 40° С. Номинальный диаметр фокусного пятна
при максимальной анодной мощности 2,0 мм.

6 кг
Вес рентгеновского аппарата

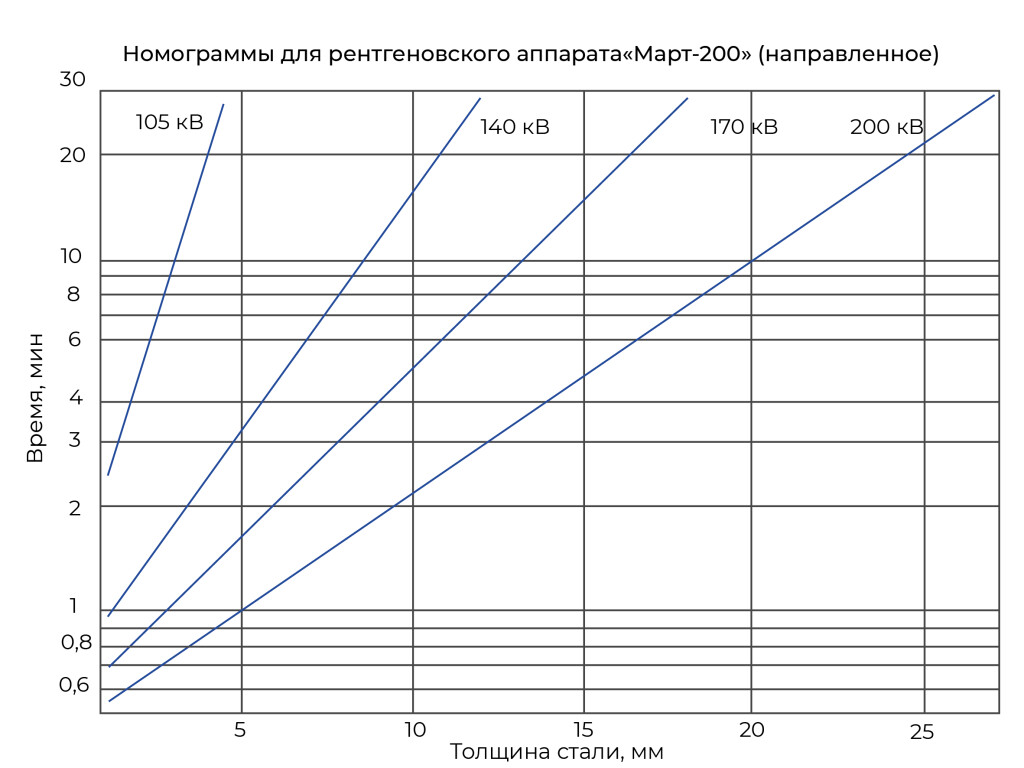

Номограммы для рентгеновского аппарата «Март-200»

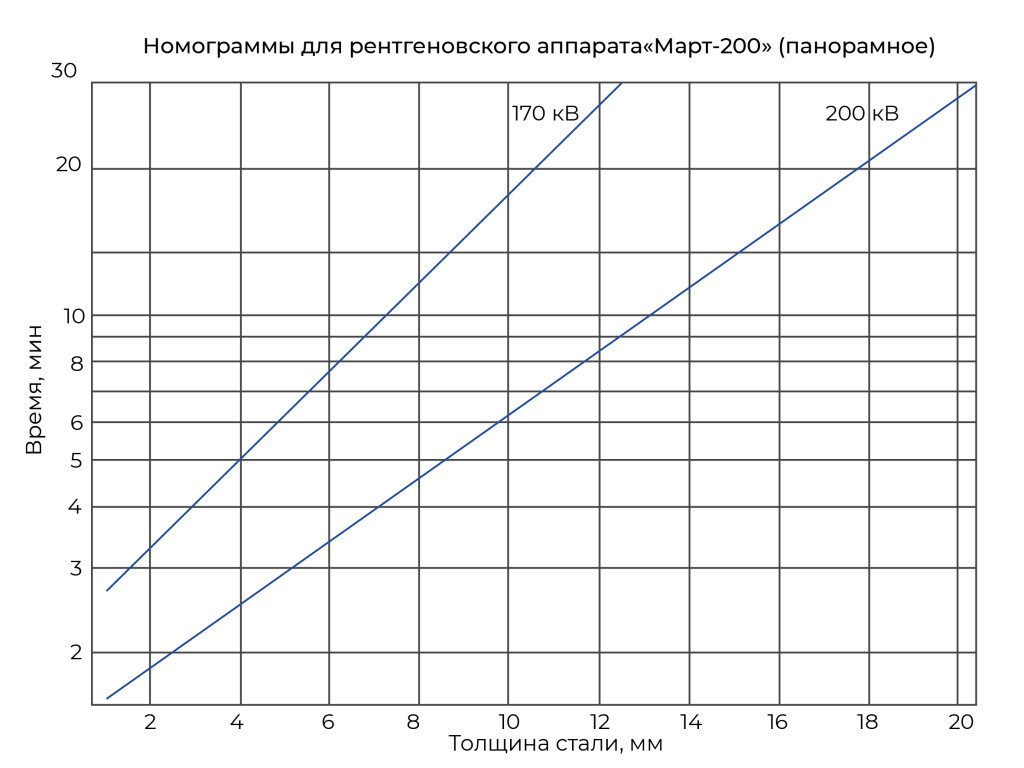

Номограмма для просвета по стали в панорамном режиме

Конструкция и принцип работы

В рентгеновском аппарате установлена термоэмиссионная рентгентрубка и малогабаритный источник постоянного высокого напряжения.
Выход излучения рентгеновского блока «Март-200» представлен торцевым конусом с углом 140°.


Для крепления в труднодоступных местах «Март-200» может быть укомплектован
ременными захватами. Ежедневно перед началом работы следует проводить тренировку трубки.
Для нее в программе предусмотрен автоматический запуск. Регулярные тренировки продлевают
срок работы рентгенаппарата.

Пульт управления

Компактный пульт управления весом 4 кг и габаритами 330×260×170 мм содержит на своей лицевой панели интерфейс управления работой рентгеновского аппарата и разъемы для подключения кабелей.




Пульт предназначен для регулировки процесса эксплуатации аппарата. Пульт и рентгенаппарат соединяются
кабелем длиной 30 м.

Крепежное приспособление «ПАУК-2М»

Сборная крепежная конструкция «ПАУК-2М» предназначена для крепления моноблока рентгенаппаратов «Март» к объектам контроля, обладающим магнитными свойствами.

Приспособление комплектуется сменными ножками.

Технические характеристики «ПАУК-2М»

Материал приспособления

нержавеющая сталь

Количество комплектов сменных ножек 3
Диапазон регулировки фокусного расстояния 0 ÷ 250 мм
Возможность расширения диапазона есть
Диапазон диаметров объекта контроля от 219 мм до плоскости
Габариты min (Д×Ш×В) 125×215×165 мм

Комплектация

  • рентгеновский блок;
  • пульт управления;
  • сетевой кабель;
  • высокочастотный кабель;
  • футляр.

Принадлежности

  • штатив для р/а;
  • приспособление «Паук-2М»;
  • источник автономного питания.

Технические характеристики

Рабочее напряжение на рентгеновской трубке 105 ÷ 200 кВ
Доза рентгеновского излучения в прямом пучке на расстоянии 500 мм от фокуса трубки за 1 мин 1 Р
Диаметр фокусного пятна 3 мм
Максимальная толщина просвечиваемой стали с фокусного расстояния 700 мм за время экспозиции 10 мин 20 мм (D7 + Pb)
30 мм (F8 + RCF)
40 мм (F8 + NDT 1200)
Мощность аппарата 100 Вт
Потребляемая мощность

не более 450 ВА

Метод просвечивания направленный
панорамный
Диапазон рабочих температур -20 ÷ +40 ºС
Масса рентгенаппарата 6 кг
Масса ПУ 4 кг
Габариты рентгенаппарата 430 × 100 × 160 мм
Габариты ПУ 330×260×170 мм
Длина кабеля

соединительный - 30 м

Степень защиты

Класс защиты IP20;
I по ГОСТ IEC 61140.

Средняя наработка на отказ

не менее 200 часов
