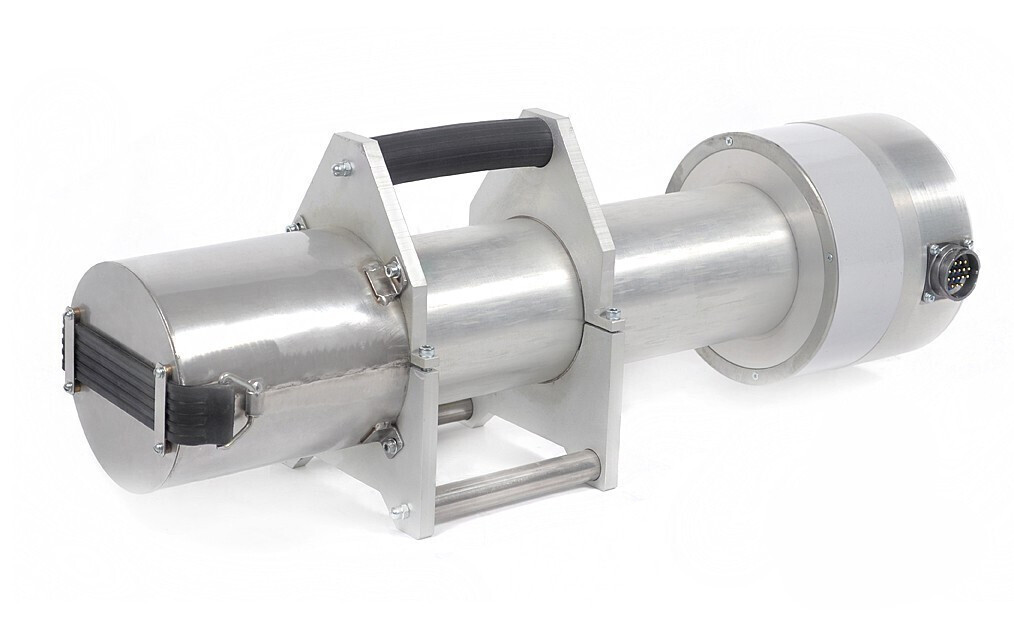

Рентгеновский аппарат РПД-250 ИС «Игла»

РПД-250 ИС «Игла» — переносной рентгеновский аппарат постоянного потенциала с торцевым выходом излучения. Предназначен для промышленной дефектоскопии. Диапазон анодного напряжения 100 – 250 кВ. Просвечиваемая толщина — до 40 мм по стали, при следующих условиях: Agfa D7+Pb, D=2, F=400 мм, 10 мин.

Наименование «Игла» аппарат РПД-250 ИС получил благодаря торцевому расположению выхода ионизирующего излучения. При этом телесный угол рентгеновской трубки составляет не менее 135°. Эти конструктивные особенности позволяют использовать устройство для решения различных задач контроля, требующих как направленного, так и панорамного просвечивания объектов.

Среди российских рентгенаппаратов с торцевым выходом излучения только РПД-250 ИС «Игла» и «Март-200» — постоянного типа действия. Однако максимальное значение напряжения на аноде у РПД-250 ИС выше и составляет 250 кВ. Это даёт возможность просвечивать объекты большей толщины и повышает производительность контроля. Перейти к техническим характеристикам.

100  Вт
Максимальная анодная мощность

Области применения

Рентгеновский аппарат РПД-250 ИС «Игла» может использоваться для проверки качества сварных швов трубопроводов, листовых и профильных металлических заготовок, литых деталей и поковок из чёрных металлов. Аппарат может просвечивать строительно-монтажные сооружения, выполненные сваркой плавлением в различных положениях: нижнем, вертикальном, потолочном.

Для направленной схемы просвечивания РПД-250 ИС можно ставить на штатив либо закреплять торцом непосредственно к трубе приспособлением типа «ПАУК». Такое положение удобно, например, для контроля труб малого диаметра с большой толщиной стенки.

Для выполнения панорамного просвечивания сварного соединения аппарат помещают внутрь трубопровода на некотором расстоянии от шва в зависимости от диаметра трубы.

РПД-250 ИС «Игла» закреплен на трубе с помощью приспособления типа «Паук»Крепление РПД-250 ИС «Игла» к трубе с помощью приспособления с магнитными опорами
Габариты моноблока РПД-250 ИС без опорных ручек и свинцовой заглушки

Устройство

Конструктивно РПД-250 ИС «Игла» представляет собой излучатель, соединённый кабелем с блоком питания и управления, от которого выведен портативный пульт для дистанционного управления аппаратом.

Герметичный моноблок излучателя имеет форму цилиндра и наполнен трансформаторным маслом. Источником излучения является рентгеновская трубка типа 0,1БПМ27-250 с заземлённым анодом и фокусным пятном номинальным диаметром 2,3 мм. Окно выхода излучения закрыто свинцовой заглушкой, которая обеспечивает защиту во время тренировки рентгеновской трубки.

Внутри моноблока излучателя РПД-250 ИС размещены трансформаторы и схема умножения высоковольтного высокочастотного источника питания рентгеновской трубки, высоковольтный делитель, изолирующий трансформатор накала трубки, схема питания накала и управляющей сетки, лавсано-бумажная изоляция.




2,3
  мм

Диаметр фокусного пятна

Лицевая панель блока питания и управления РПД-250 ИС
Лицевая панель блока питания и управления
Разъёмы находятся на боковой стороне БПУ РПД-250 ИС
Разъёмы находятся на боковой стороне БПУ


Блок питания и управления
РПД-250 ИС имеет металлический корпус с боковыми ручками, защищённый от пыли и брызг согласно IP65. Электронные компоненты внутри БПУ поддерживают стабильность напряжения на аноде и анодного тока в установленных пределах, управляют длительностью экспозиции, обеспечивают логику функционирования аппарата. На верхней части блока имеется сигнальный узел со световой и звуковой индикацией работы аппарата в режиме излучения.

Включенный пульт ДУ РПД-250 ИС
Пульт ДУ во включенном состоянии


Пульт дистанционного управления
представляет собой компактное устройство с платой микропроцессора в корпусе из металла, защищённом по IP65.

На лицевой стороне пульта ДУ находятся четырёхстрочный матричный дисплей, пузырьковая клавиатура и светодиоды «РЕНТГЕН» и «ОТКАЗ». На дисплее отображаются все текущие параметры: анодное напряжение, анодный ток, установленное время экспозиции и состояние замка безопасности.

Длина кабеля пульт-БПУ составляет 50 метров.

Защита от перегрева

У анода рентгеновской трубки и в торце цилиндра установлены датчик контроля температуры масла и объёмный компенсатор теплового расширения масла. Температура корпуса, масла и анода во время работы РПД-250 ИС непрерывно контролируется тремя термореле с порогом +60 °С. Если температура анода повышается до +65 °С система защиты даёт команду к отключению аппарата.

Продолжительность непрерывной работы излучателя перед срабатыванием защиты по перегреву — около 30 мин при температуре воздуха +22 °С. Время экспозиции обычно варьируется от нескольких секунд до 5 мин. Перестановка или смена положения аппарата требует больше времени, что обеспечивает перерывы в работе, поэтому РПД-250 ИС способен функционировать в течение смены, не перегреваясь.



+60
  °С

Рабочая температура анодного радиатора

Утепляющий чехол для БПУ входит в стандартную комплектацию аппарата РПД-250 ИСУтепляющий чехол для БПУ входит в стандартную комплектацию аппарата

Работа при низких температурах

Рентгеновские аппараты серии РПД надёжно работают при температурах до -40 °С, что подтверждается практикой их использования в полевых условиях. При отрицательных температурах на блок питания и управления следует надевать утепляющий чехол. При перерывах между включениями длительностью более 60 мин БПУ должен находиться в тёплом помещении. Если БПУ хранился при температуре ниже -10 °С, то перед включением он должен быть выдержан в тепле не менее часа.

Специально для проведения работ при низких температурах БПУ оснащён системой предварительного прогрева. Она включается при внутренней температуре воздуха ниже 0 °С, и горит красный светодиод «ПРОГРЕВ». При достижении плюсовой температуры внутри блока индикатор становится зелёным, это означает что БПУ готов к работе.

Автоматическая тренировка трубки

Тренировку рентгеновской трубки РПД-250 ИС «Игла» нужно проводить после перерыва в работе аппарата более 12 часов, либо в случае появления сообщения «ПРОБОЙ» на дисплее пульта ДУ.

В блоке питания и управления предусмотрено 2 автоматических режима: полная тренировка продолжительностью около 10 мин и короткая — около 5 мин. Допустимо прекращение тренировки с помощью кнопки «СТОП» на таком значении анодного напряжения, которое не будет превышено при работе рентгенаппарата.

При значительных перерывах в эксплуатации устройства, например, более двух недель, перед проведением контроля необходимо провести тренировку вручную. Для этого производителем рентгеновской трубки разработана специальная методика, которая включает прогрев и поэтапное увеличение напряжения с указанным соотношением времени экспозиции и пауз в минутах. Методику можно найти в руководстве по эксплуатации.

Рентгеновский аппарат РПД-250 ИС со снятой свинцовой заглушкой
РПД-250 ИС со снятой свинцовой заглушкой

Особенности

  • постоянный тип действия при торцевом расположении выхода ионизирующего излучения;
  • диапазон анодного напряжения 100 – 250 кВ;
  • плавный выход в режим установленных параметров в течение 5-6 секунд;
  • меню цифрового пульта содержит предустановленные программы с параметрами экспозиции;
  • температурные датчики с порогом +60 °С предотвращают перегрев аппарата;
  • световая и звуковая сигнализация работы в режиме излучения;
  • телесный угол 135° позволяет применять направленную и панорамную схемы просвечивания;
  • программы автоматической тренировки рентгеновской трубки и самодиагностики;
  • окно выхода излучения во время тренировки трубки закрывает заглушка из свинца;
  • недопустимы жёсткие ударные воздействия на корпус блока излучателя;
  • надёжная работа при температурах от -40 до +40 °С;
  • система предварительного прогрева БПУ.

Комплектация

  • моноблок излучателя;
  • блок питания и управления;
  • пульт дистанционного управления;
  • соединительный кабель БПУ-излучатель, 10 м;
  • соединительный кабель БПУ-пульт ДУ, 50 м;
  • кабель питания БПУ от сети 220 В, 2 м;
  • защитный свинцовый кожух с заглушкой;
  • ручки-опоры;
  • утепляющий чехол для БПУ;
  • транспортные футляры.

Принадлежности

Состав рентгеновского аппарата РПД-250 ИС «Игла» Состав рентгеновского аппарата РПД-250 ИС «Игла»

Технические характеристики

Диапазон установок анодного напряжения 100 – 250 кВ
Шаг установки анодного напряжения 1 кВ
Диапазон установок анодного тока 0,2 – 1 мА
Шаг установки анодного тока 0,01 мА
Диапазон установок времени экспозиции 1 – 998 с
Шаг установки времени экспозиции 1 с
Тип рентгеновской трубки 0,1БПМ27-250
Диаграмма рабочего пучка рентгеновского излучения прямая, коническая, направленная вдоль оси блока излучателя
Величина угла диаграммы направленности рентгеновского излучения не менее 135°
Диаметр фокусного пятна 2,3 мм
Максимальная анодная мощность 100 Вт
Рабочая температура анодного радиатора не более +60 °С
Толщина просвечивания по стали, при условиях Agfa D7+Pb, D=2, F=400 мм, 10 мин до 40 мм
Напряжение питания ∼220±10% В
Частота напряжения питания 50 Гц
Потребляемая мощность не более 250 Вт
Условия эксплуатации
– температура окружающего воздуха от -40 до +40 °С
– относительная влажность воздуха не более 80% при +25 °С
– атмосферное давление 84 – 107 кПа
Габариты блока излучателя Ø 160×550 мм
Масса блока излучателя без ручки и свинцового кожуха 8,4 кг
Масса свинцового кожуха 2,2 кг
Габариты блока питания и управления 470×405×215 мм
Масса блока питания и управления 9,8 кг
Габариты пульта дистанционного управления 180×111×46 мм
Масса пульта дистанционного управления 0,6 кг
Длина соединительного кабеля БПУ-блок излучателя 10 м
Масса соединительного кабеля БПУ-блок излучателя 3 кг
Длина соединительного кабеля БПУ-пульт ДУ 50 м
Масса соединительного кабеля БПУ-пульт ДУ 3 кг
