Рентгеновский аппарат «РПД-200С мини»

Купить

Задать вопрос о товаре

В избранное

Сравнить

Рентгенаппарат «РПД-200С мини» постоянного потенциала предназначен для радиографического контроля сварных соединений трубопроводов, листовых и профильных металлических заготовок и изделий, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов. Подходит для работы в полевых и цеховых условиях.

Легкий вес блока излучателя 11,2 кг, делает установку аппарата легкой и простой в условиях полевых работ. Аппарат предназначен для эксплуатации в условиях температуры окружающего воздуха от -40 до +40 С, относительной влажности воздуха не более 80% при температуре 25 С и атмосферном давлении 84-107 кПа. Также надежная защищенность корпуса аппарат от попадания дождя и пыли внутрь обеспечивают стабильную работу даже в суровых климатических условиях.

Рентгеновская трубка моноблока работает с предельным значением мощности на аноде 400 Вт, рабочий пучок излучения - прямой, конический, с плоским углом при вершине 40°х 60°, направлен перпендикулярно оси блока излучателя.

IP65
Пылевлагозащита

Документы в PDF

Скачать карточку в формате PDF

Устройство и принцип работы

Блок излучателя

В корпусе моноблока размещаются основные функциональные узлы изделия. На крышке - разъем для подключения питания и сигналов с блока питания и управления.

В моноблоке работает рентгеновская трубка типа 1,2БПК21-200 с предельным значением мощности на аноде 400 Вт, анодным напряжением 200 кВ, анодным током 5 мА. Подробнее о принципе работы рентгеновской трубки.

Благодаря весу 11,2 кг и габаритам моноблока 770 х 260 мм «РПД-200С мини» удобен для проведения контроля в труднодоступных условиях: при контроле трубопроводов обвязки, контроле трубопроводов атомных станций и химических производств.

Блок питания и управления

Блок питания и управления оснащен ручками для переноски, выполнен в пыле- и брызгозащищенном исполнении по стандарту IP65.

Обеспечивает 3 режима автоматической тренировки: короткий, средний и полный. Режим подбирается в зависимости от продолжительности перерыва в работе рентгенаппарата.

Лицевая панель БПУ

Пульт дистанционного управления

Пульт выполнен в металлическом корпусе, на лицевой стороне расположена пузырьковая клавиатура управления, индикаторы и 4-х строчный матричный дисплей. На боковой стенке пульта расположен разъем для подключения блока питания и управления. К нему подключается соединительный кабель длиной 50 метров.

Так же как и другие элементы, защищен по стандарту IP65. Возможен выпуск лицевой панели в модификации на русском или английском языке.

Лицевая панель ПДУ

Преимущества

Малые габариты и вес
3 встроенные программы автоматической тренировки рентгеновской трубки
Автоматическое выключение при перегреве анода
Пылевлагозащита IP 65
Возможность подключения дополнительных модулей (охлаждение, сигнальная лампа)

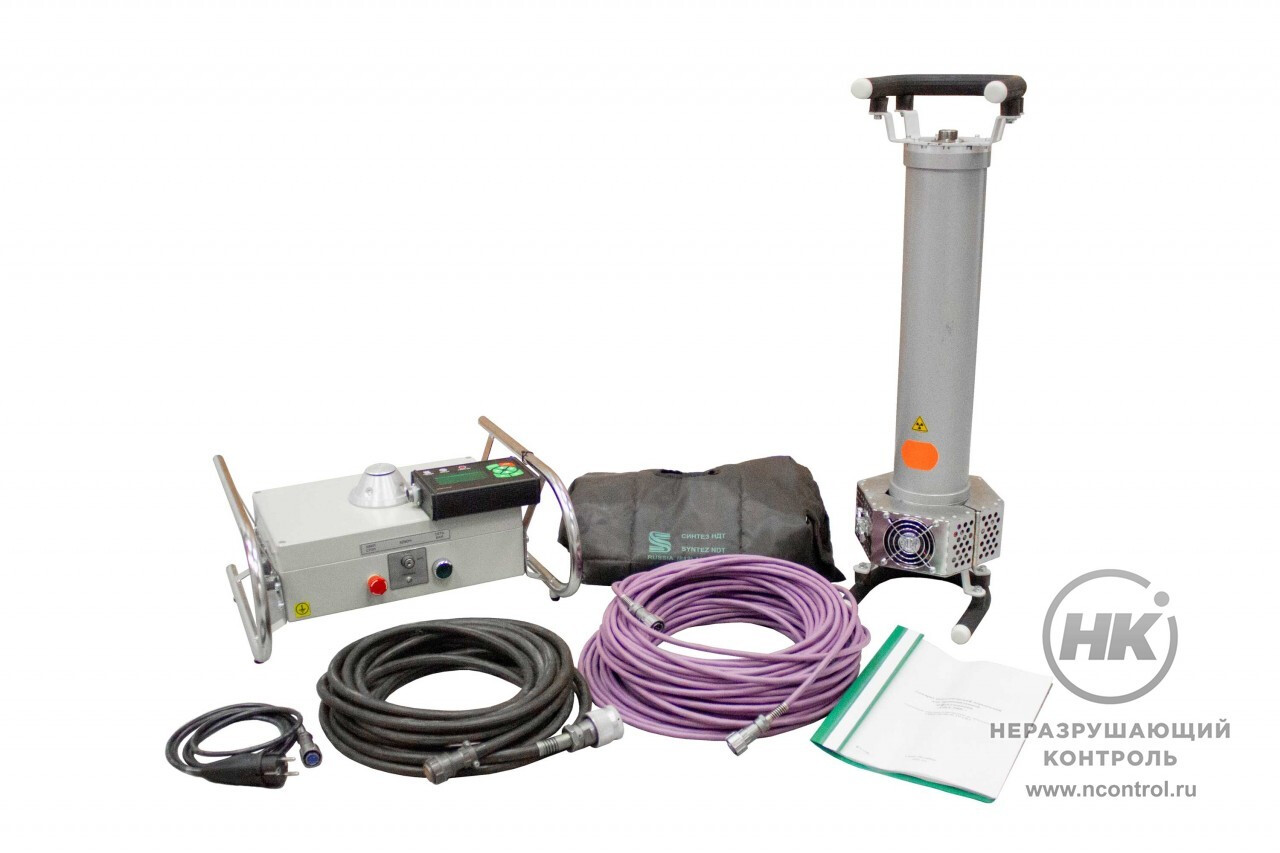

Комплектация

блок излучателя со свинцовой заглушкой;
блок питания и управления;
пульт дистанционного управления (ПДУ);
кабель соединительный (блок питания и управления - блок излучателя);
кабель соединительный блок питания и управления - ПДУ;
кабель сетевого питания с “евровилкой”;
транспортный футляр для хранения и транспортировки БИ;
транспортный футляр для хранения и транспортировки БПУ и ПДУ с кабелями;
паспорт на изделие;
техническое описание и инструкция по эксплуатации на изделие.

Дополнительная комплектация

сигнальная лампа с кабелем
модуль охлаждения моноблока

Технические характеристики

Предельные значения
Мощность на аноде трубки	400 Вт
Анодное напряжение	200 кВ
Анодный ток	5 мА
Диапазон установок режимов работы
Напряжения	70-200 кВ
Тока	1-5мА
Времени экспозиции	1-998 сек
Дискретность установок режимов работы рентгеновской трубки
Напряжения	1,0 кВ
Тока	0,01 мА
Времени экспозиции	1 сек.
Рабочий пучок рентгеновского излучения	прямой, конический, с плоским углом при вершине 40°×60°
Питание от сети переменного тока	220 В частотой 50 Гц
Потребляемая мощность	не более 600 Вт
Габариты моноблока излучателя	260×770 мм
Массамоноблока излучателя	11,2 кг
Габариты блока питания и управления	470×400×230 мм
Массаблока питания и управления	9,8 кг
Габариты пульта дистанционного управления	180×110×45 мм
Массапульта дистанционного управления	0,6 кг
