Рентгеновский аппарат РПД-250

В избранноеВ избранное
СравнитьСравнить

Рентгеновский аппарат РПД-250 с регулируемым анодным напряжением до 250 кВ предназначены для радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок чёрных и цветных металлов. Снят с производства. Замена — РПД-250 С.

Моноблок рентгеновского аппарата РПД-250 работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность обеспечивается наличием режима автоматической тренировки рентгеновской трубки.

Режим работы рентгеновского аппарата РПД-250: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности: порядка 30 минут, в зависимости от температуры окружающей среды.

Конструкция

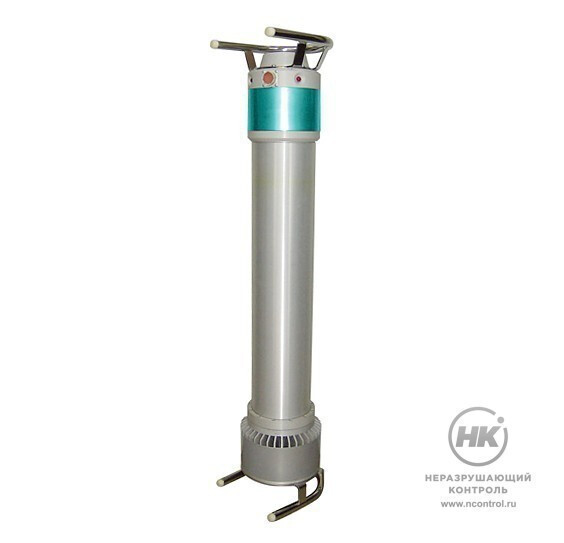

Рентгеновский аппарат РПД-250 представляет собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

Небольшой вес и микропроцессорное управление аппаратов серии РПД-250 обеспечивают высокоточный радиографический контроль в любых условиях, а также удобство транспортировки и высокую надёжность.

Блок пульта управления

Герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъёмами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с рентгеновским аппаратом РПД-250 производится при открытой крышке кейса.

3×3  мм
Размер фокусного пятна

Документы в PDF

Комплектация

  • моноблок в футляре с амортизацией и ручками для переноски;
  • сигнальная лампа на магнитном держателе с кабелем длиной 10 м;
  • пульт дистанционного управления с кабелем длиной 50 м;
  • соединительный кабель (моноблок – БПУ) длиной 10 м;
  • блок питания и управления (БПУ) в кейсе;
  • защитный кожух.

Принадлежности

  • каретка для установки аппарата на трубе и перемещения его снаружи;
  • тележка для перемещения внутри труб;
  • телескопический штатив.

Технические характеристики

Анодное напряжение, с шагом 1 кВ 100 ÷ 250 кВ
Анодный ток, с шагом 0,01 мА 0,5 ÷ 5 мА
Время экспозиции, с шагом 1 с 1 ÷ 998 с
Размер фокусного пятна 3×3 мм
Рабочая диаграмма излучения 40°×60°
Максимальная анодная мощность 1000 Вт
Масса моноблока (без муфты и заглушки) 26 кг
Масса блока питания и управления 7 кг
Масса съёмного свинцового кожуха с заглушкой 30 кг
Размеры моноблока (с рукоятками) ∅ 240×190 мм
Размеры моноблока (без рукояток) ∅ 180×965 мм
Размеры блока питания и управления  470×405×215 мм
Тип рентгеновской трубки  1.8 БПК 11-300
Рабочая температура -10 ÷ 40 °С
Потребляемая мощность, не более  1400 Вт (однофазная сеть 220 В, 50 Гц)
