Рентгеновский аппарат РПД-180

В избранноеВ избранное
СравнитьСравнить

Рентгеновский аппарат РПД-180 работает с постоянным регулируемым анодным напряжением и током рентгеновской трубки, имеет боковой выход излучения.
Снят с производства. Замена — РПД-180 С

Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность аппаратов обеспечивается наличием режима автоматической тренировки рентгеновской трубки.

Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности: порядка 30 минут, в зависимости от температуры окружающей среды.

Конструкция

Моноблоки данной серии представляют собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

Блок питания и управления

Представляет собой герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъёмами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с аппаратом производится при открытой крышке кейса.

Оборудование

Аппарат РПД-180 может иметь в своем составе специальную тележку для юстировки и перемещения аппарата внутри трубы при радиографии швов трубопроводов на трубосварочной базе (секциями по 3 трубы).

В качестве дополнительного оборудования поставляется штатив с телескопическими ногами для крепления моноблока.

650  Вт
Потребляемая мощность

Документы в PDF

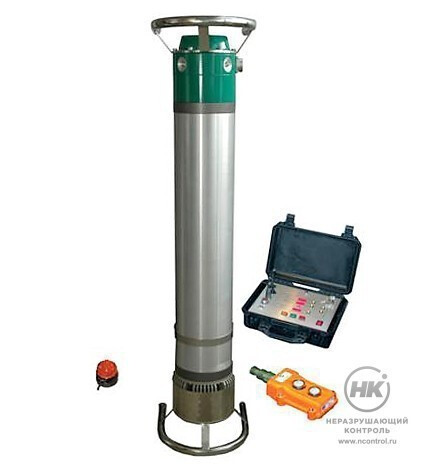

Комплектация

  • моноблок в футляре с амортизацией и ручками для переноски;
  • сигнальная лампа на магнитном держателе с кабелем длиной 10 м;
  • пульт дистанционного управления с кабелем длиной 50 м;
  • кабель (моноблок – БПУ) длиной 10 м;
  • блок питания и управления в кейсе.

Принадлежности

  • каретка для перемещения аппарата вокруг трубы;
  • тележка для панорамного аппарата;
  • устройство крепления к трубе;
  • штатив.

Технические характеристики

Потребляемая мощность не боле 650 Вт
Диапазон установки анодного напряжения, с шагом 1 кВ 50 – 180 кВ
Диапазон установки анодного тока,
с шагом 0,01 мА
0,5 – 3,0 мА
Диапазон установки времени экспозиции, с шагом 1 с 1 – 998 с (16 мин)
Размер фокусного пятна 2×2 мм
Рабочая диаграмма излучения 40×60°
Максимальная анодная мощность 400 Вт
Тип рентгеновской трубки 1,2 БПК 21-200
Питание однофазная сеть переменного тока 220 В, 50 Гц
Диапазон рабочих температур от -10 до +40 °С
Диапазон температур хранения и транспортировки от -40 до +70 °С
Масса моноблока  13,9 кг
Масса блока питания и управления 7,2 кг
Масса комплекта кабелей (стандартная комплектация) 5 кг
Длина моноблока (без рукояток) 760 мм
Длина моноблока (с рукоятками) 850 мм
Диаметр моноблока (без рукояток) 138 мм
Размеры блока питания и управления 415×345×180 мм
