Радиографический контроль фланцев

14 Января 2019

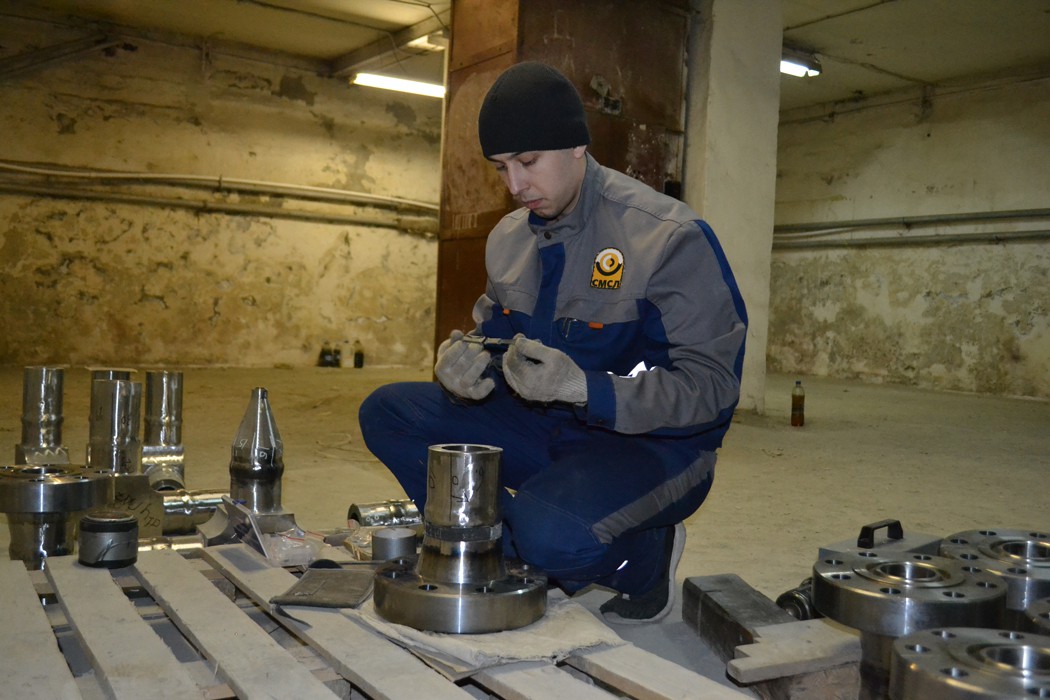

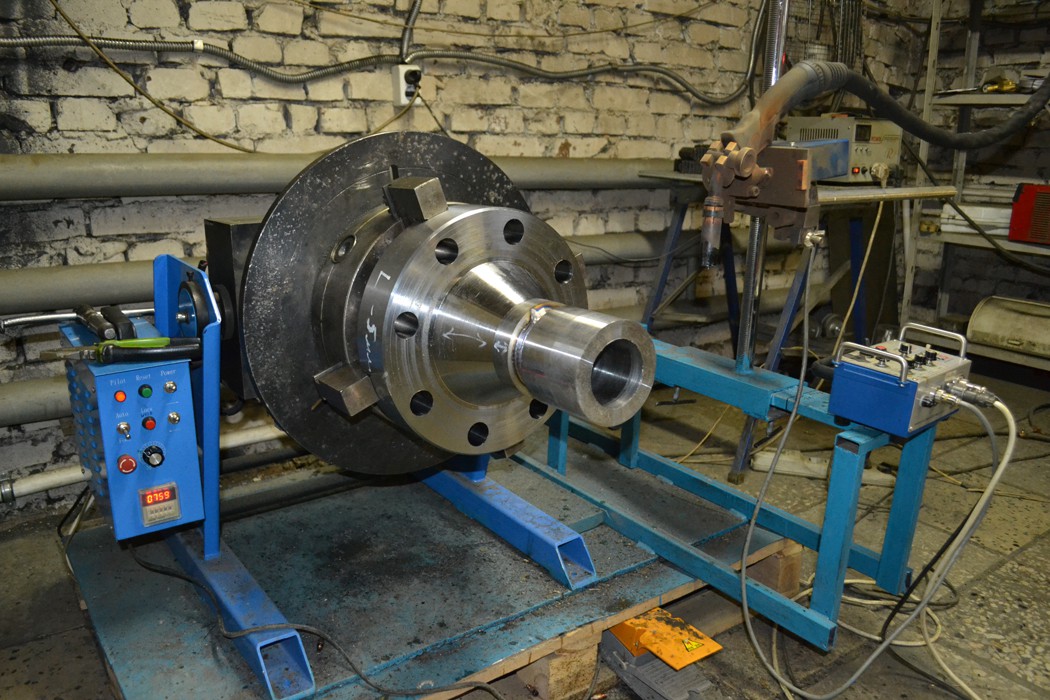

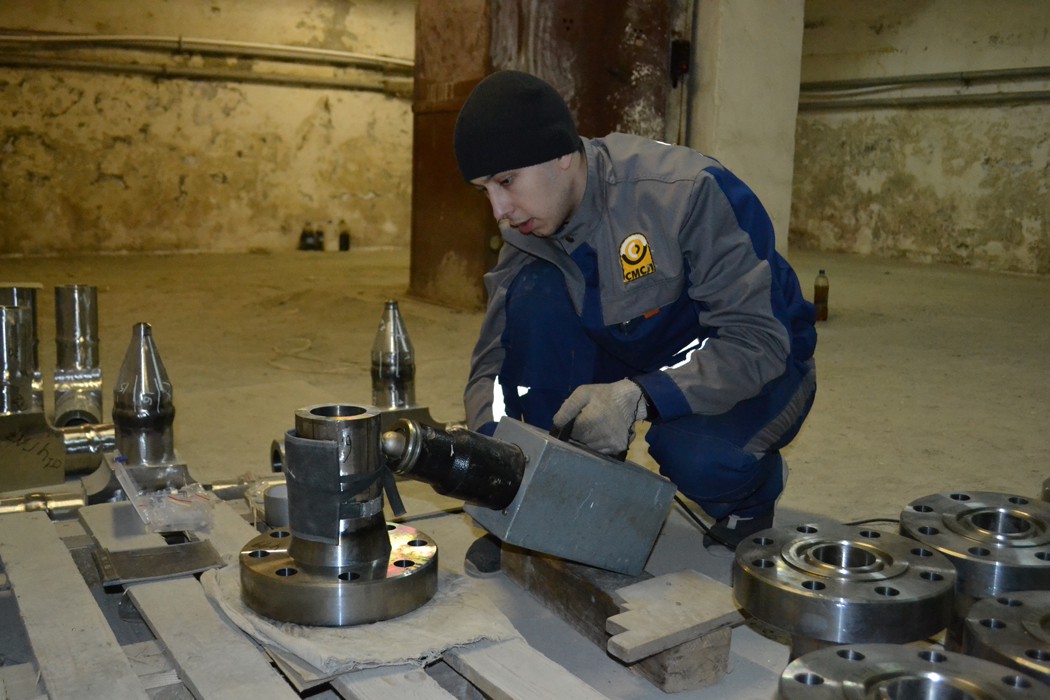

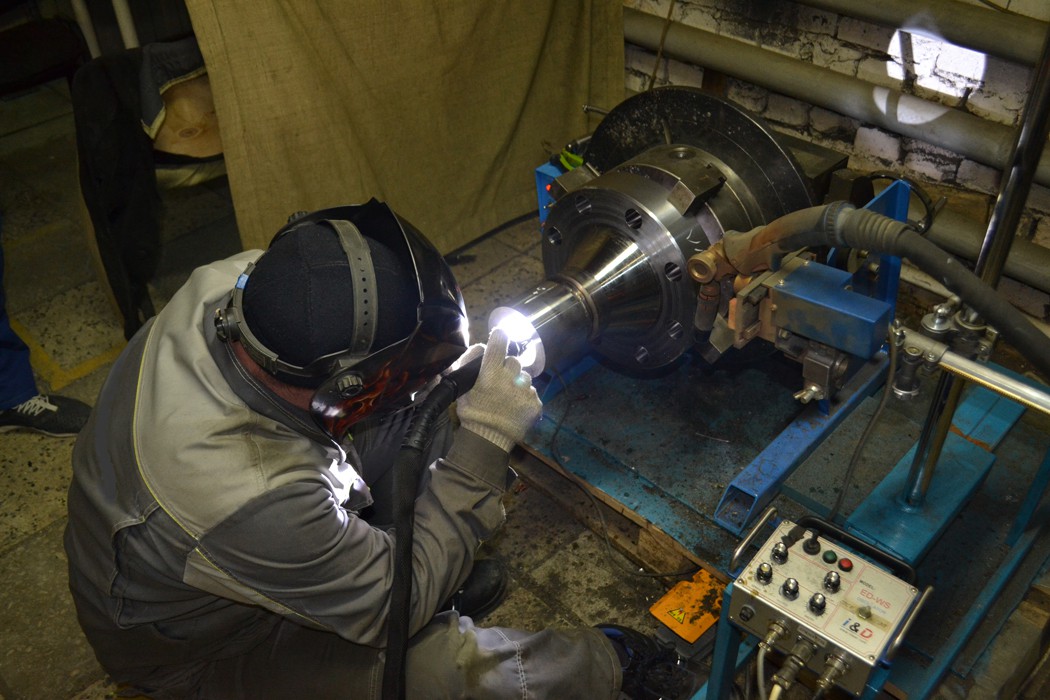

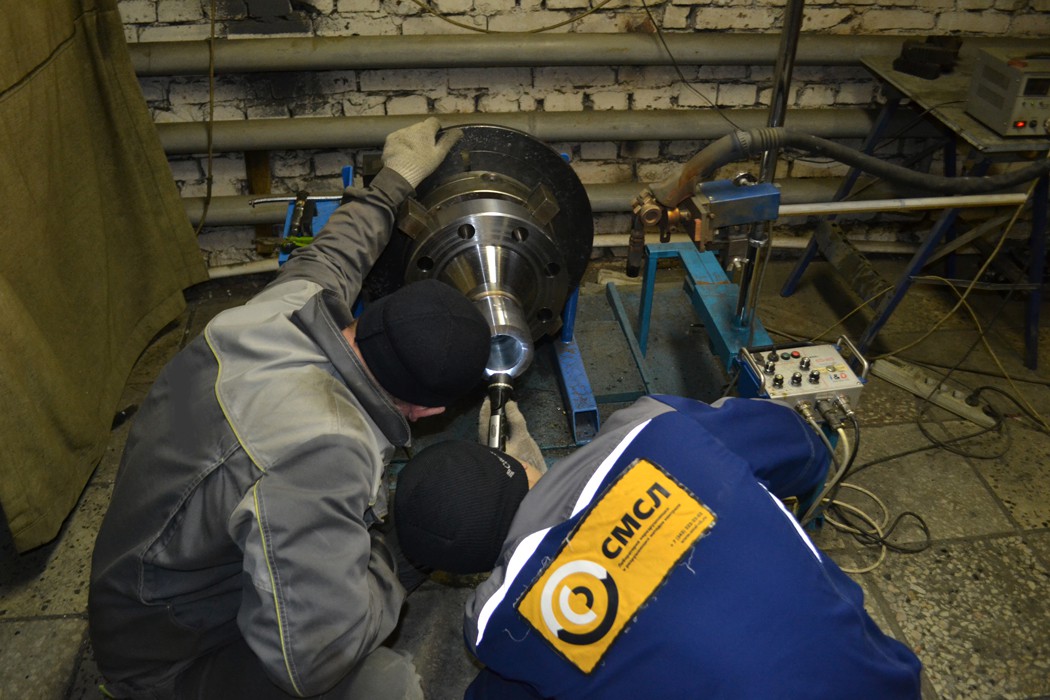

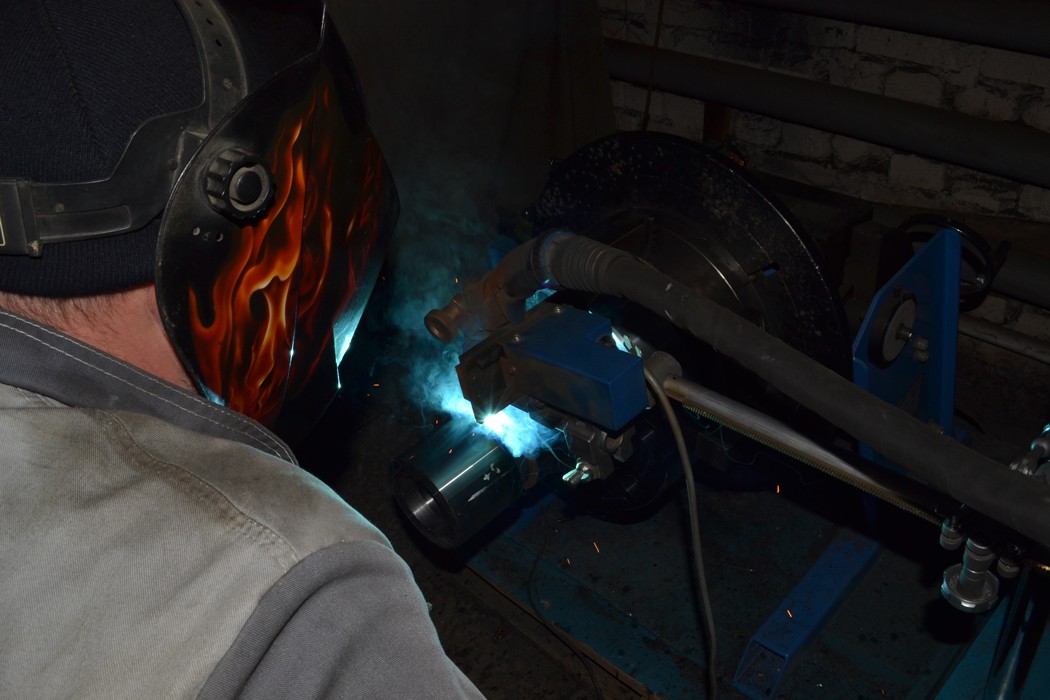

Объект контроля: патрубок 114×20 с фланцем в количестве 20 шт.

Оборудование

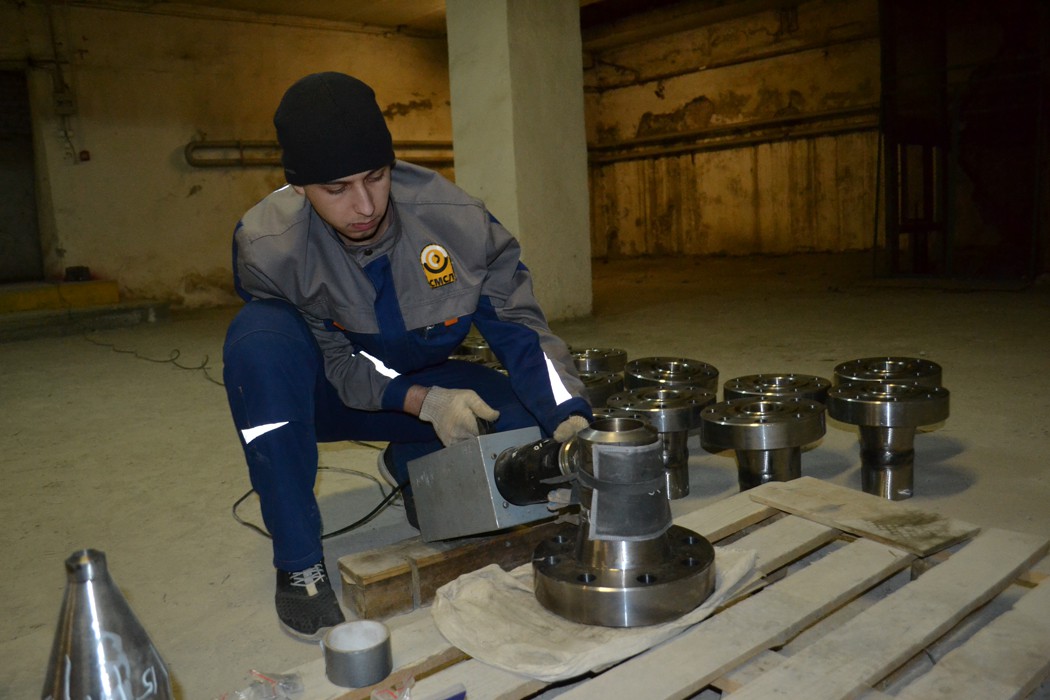

В распоряжении имелся только импульсный аппарат «Арина-7». Единственная доступная схема контроля - через 2 стенки в 4 экспозиции. Радиационная толщина получается около 45 мм. Для сокращения времени экспозиции пришлось пожертвовать качеством изображения.

Использовалась высокочувствительную плёнку Агфа Ф8 с усиливающими экранами УПВ-2 и защитными свинцовыми экранами 0,05 мм. Также фокусное расстояние было сокращено до 150 мм. При таких условиях время одной экспозиции составило 16 секунд.

При использовании плёнки D7 со свинцовыми экранами время одной экспозиции составило бы больше 15 минут.

Выбор оборудования

В качестве источника рентгеновского излучения мы выбрали аппарат Eresco 200 MF. Он позволяет устанавливать низкое напряжение для контроля алюминия. Вес аппарата в данном случае не был ограничивающим фактором, так как контроль проводился в стационарных условиях. В качестве альтернативы можно было использовать СБК-160 на режиме 50 кВ и 3 мА.

Детектор был выбран на основе типа сцинтиллятора. Объект контроля — тонкая алюминиевая решётка. В силу небольших габаритов она не перекроет рабочую область детектора. У детекторов со сцинтиллятором на основе йодистого цезия (Csl), подверженных прямому воздействию излучения, может наблюдаться эффект «послесвечения». Чтобы этого избежать мы выбрали детектор DXR-250C-W со сцинтиллятором на основе оксисульфида гадолиния (GadOx). В настоящее время он не производится, вместо него можно использовать «Цифракон».







 Цифровой плоскопанельный
детектор DXR250C-W

Параметры экспозиции

Для экспозиции мы задали следующие параметры: напряжение — 70 кВ, ток — 1,5 мА, фокусное расстояние — 1100 мм, экспозиция 0,5 с × 30 кадров = 15 с. Так как мощность аппарат составляет 600 Вт, можно было использовать режим 50 кВ и 10 мА. Это бы значительно улучшило контраст.

Результат

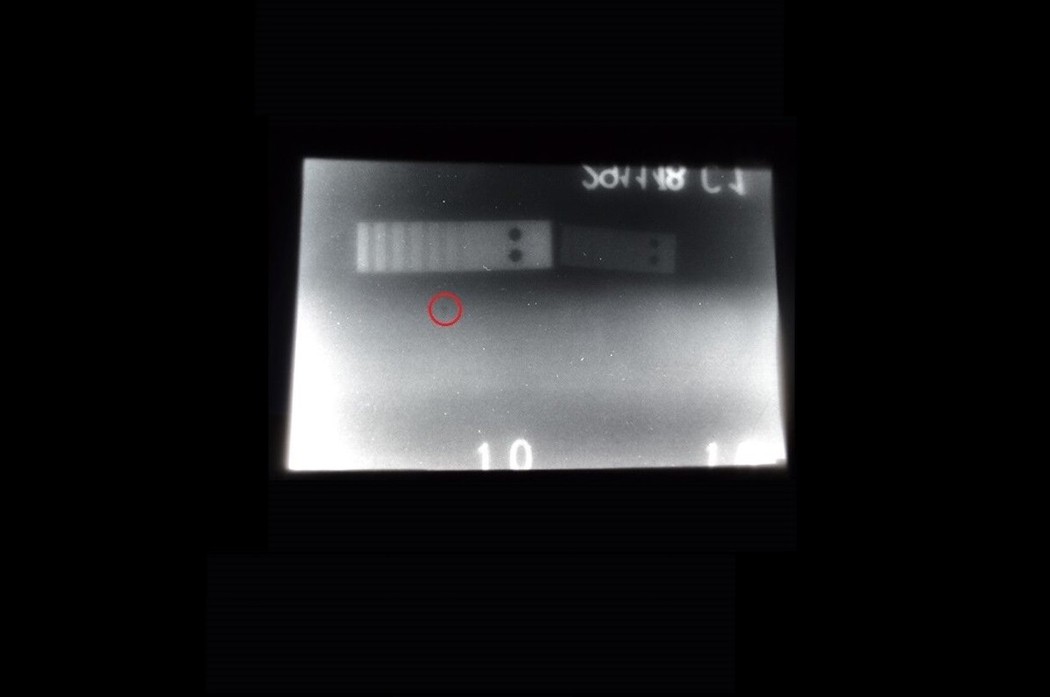

Чувствительность контроля была не стабильной и составляла 0,3 мм или 0,4 мм. 1 из 19 швов с допустимой порой 1,5 мм.
