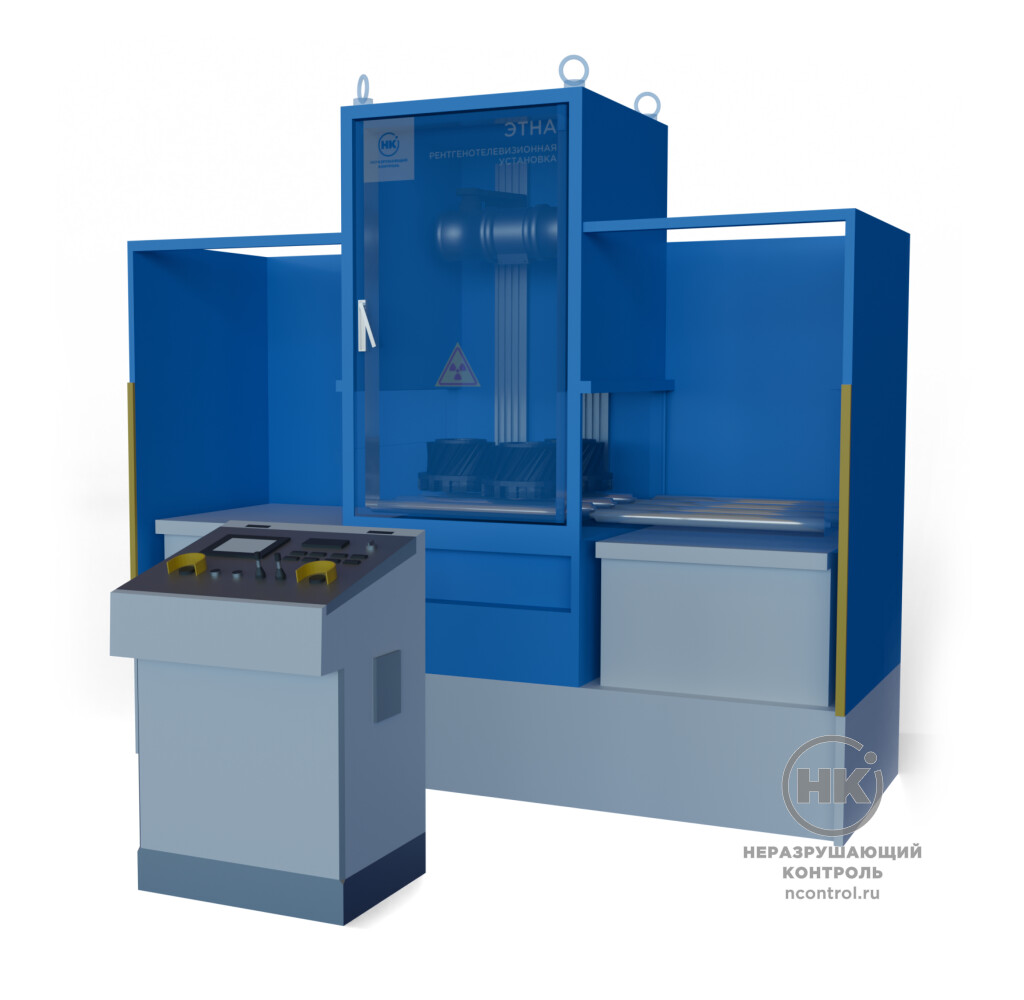

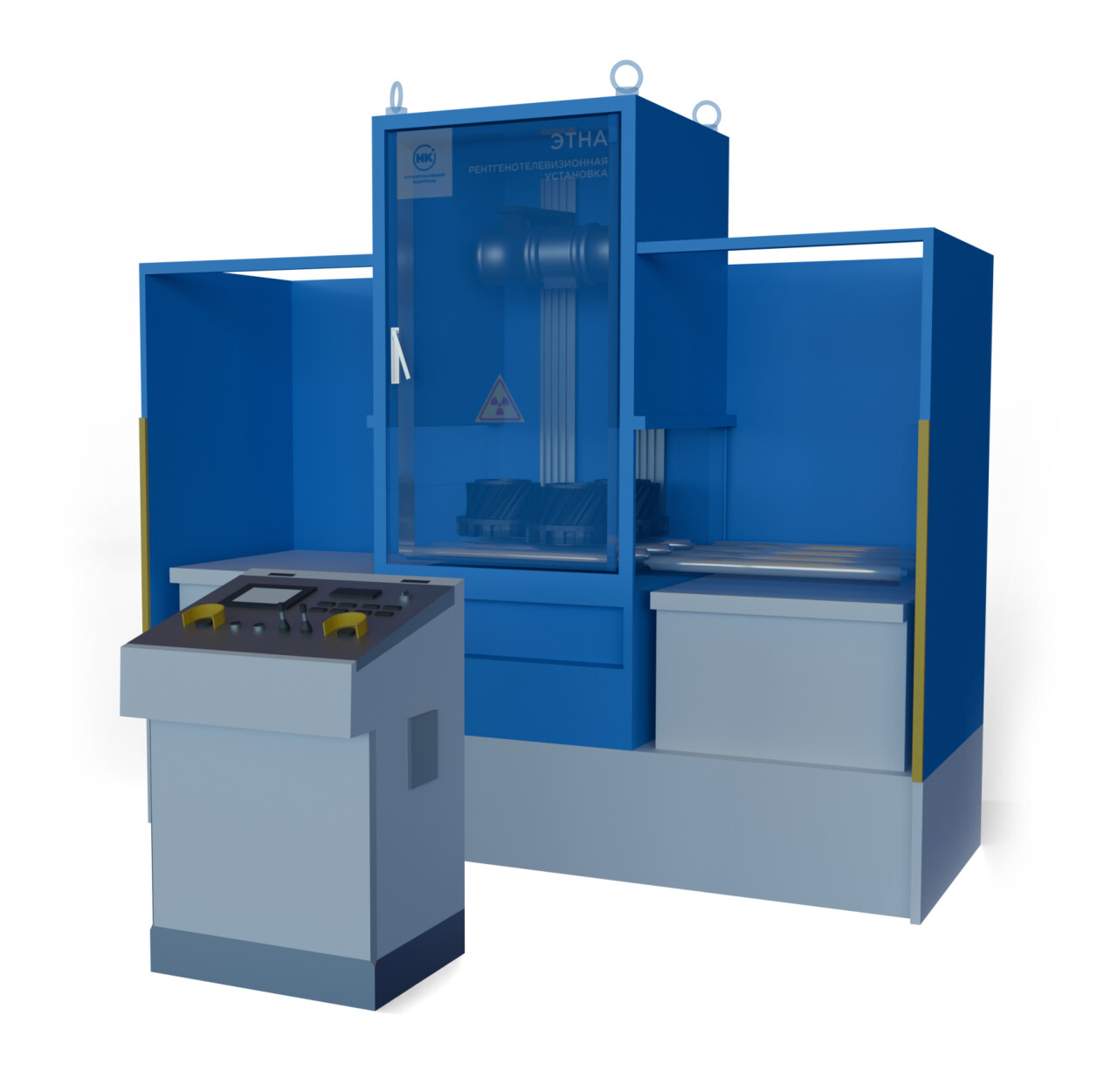

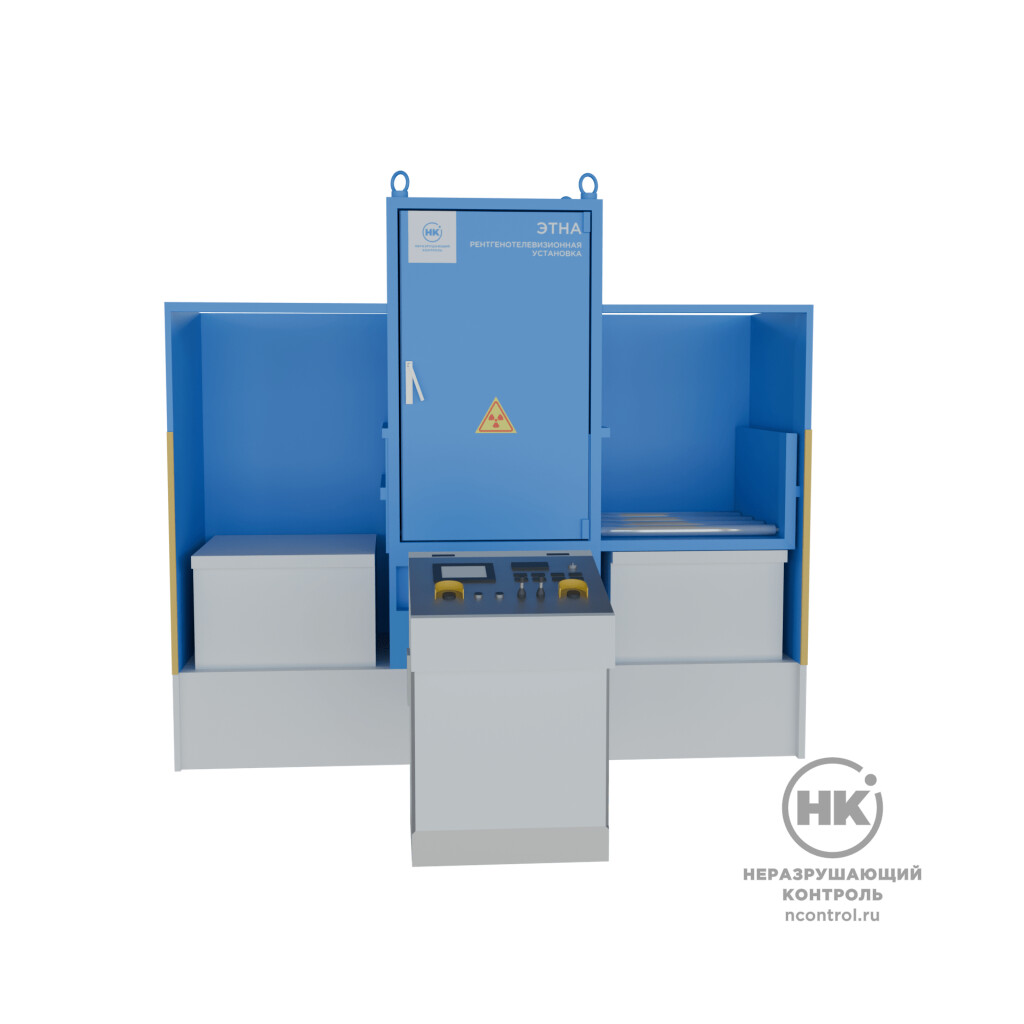

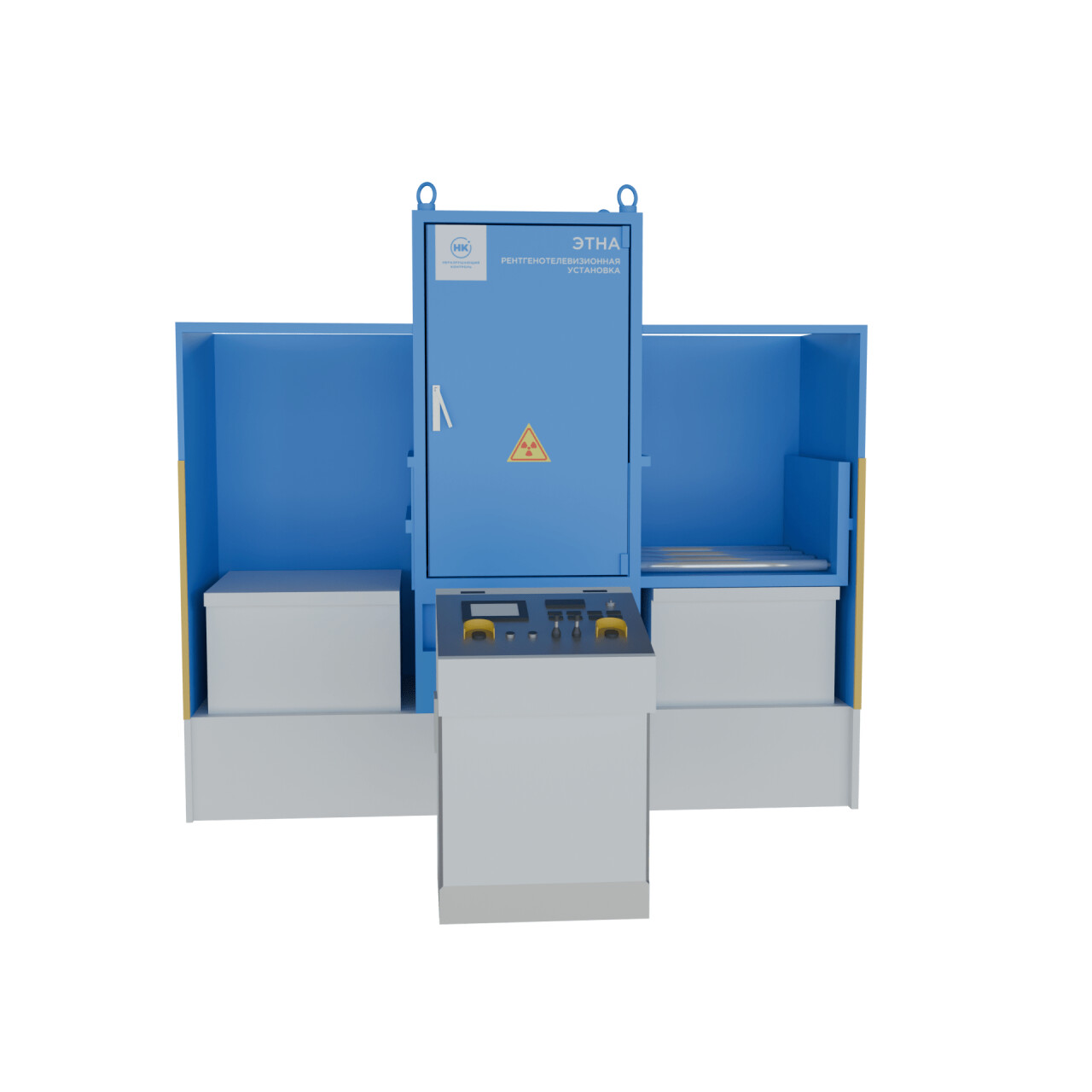

Рентгенотелевизионная установка «ЭТНА.Конвейер» предназначена для задач рентгеновского контроля, где требуется оперативная проверка однотипных деталей с использованием шаблонных настроек системы, а также для задач, где происходит перемещение объекта контроля при неподвижности детектора и рентгеновской трубки. Установка входит в линейку рентгенотелевизионных установок «Этна».

Установка оснащена манипулятором проходного типа, который может иметь до 3 осей перемещения: вертикальное перемещение рентгеновской трубки, изменение угла поворота рентгеновской трубки, а также осевое вращение ложемента. Такая конструкция манипулятора позволяет создавать компактные решения, которые могут быть установлены в любом месте цеха или встраиваться в производственные линии.
Модификация каждой установки адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.

Документы в PDF

Скачать карточку в формате PDF

Решаемые задачи

Установка подходит для массового контроля:

Интеграция в производственные линии для непрерывного контроля литых деталей, штампованных изделий, сваренных элементов.
Контроль труб и профилей: выявление дефектов в трубах и профильных изделиях в процессе производства.
Проверка качества электронных компонентов: контроль пайки, монтажа, выявление дефектов внутри компонентов в больших объемах.
Фармацевтическая промышленность: контроль наполнения ампул и флаконов, обнаружение посторонних частиц в лекарственных препаратах.
Контроль резинотехнических изделий: выявление инородных включений и дефектов структуры.

Состав комплекта

В состав рентгенотелевизионной установки «ЭТНА. Конвейер» входит:

Камера радиационной защиты
Комплекс цифровой радиографии
Стационарный рентгеновский аппарат
Манипулятор
Пульт управления
Плагины и программное обеспечение для работы с изображением

.....

Камера радиационной защиты

Представляет собой конструкцию, в которой стальной корпус усилен свинцовыми вставками для максимальной защиты от излучения в соответствии с ОСПОРБ-99.
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения.
Размеры камеры определяются в зависимости от размеров объектов контроля.

Комплекс цифровой радиографии

Камера комплектуется детектором Цифракон
В зависимости от задачи определяется тип работы детектора – статический или динамический, в соответствии с нормативной документацией – размер пикселя.
Измерения на «Цифракон» имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность.
Метрологические характеристики подтверждены свидетельством о внесении типа СИ.

Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений.

Стационарный рентгеновский аппарат

Камера комплектуется стационарным рентгеновским аппаратом Этна-РА
Модель рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.

Манипулятор

Манипулятор может быть оснащен 3 осями перемещения: вертикальное перемещение рентгеновской трубки, изменение угла поворота рентгеновской трубки, а также перемещение ложемента.

Управление перемещением выполняется джойстиками с пульта управления или с помощью предустановленного плагина.

/8522/conversions/62da0f63110a69eed147e75e6e90c873-big.jpg

Пульт управления

На пульте управления расположены джойстики управления манипуляторами, индикаторы включения камеры и рентгеновского аппарата, кнопки аварийной остановки рентгеновского аппарата.
Также управление работой рентгенотелевизионной установки «ЭТНА.Конвейер» может выполняться с помощью плагина.

Плагины и программное обеспечение для работы

Для управления работой установки используются предустановленный плагин, для работы с трубкой и детектором – программные обеспечения для тренировки трубки, программное обеспечение Дисофт.

Программное обеспечение для тренировки трубки:

/8409/conversions/457997e97b0d57e8c520dc72aa42afdf-big.jpg

/8408/conversions/b278cf7eb513468b363496bc92fba121-big.jpg

......

Программное обеспечение Дисофт – ПО для получения, обработки и архивирования изображений

/8410/conversions/7338c309ddf99d2f39771a2a7d20fd75-big.jpg

Плагин – это специализированная программа для управления манипуляторами, запуска и настройки рентгеновского аппарата и предварительной оценки результатов.

/8411/conversions/c32a4563a161bfa349e90336208e6f8e-big.jpg

Системы безопасности

Камера оснащена различными системами безопасности и блокировки.

Стандартно система автоматики установки блокирует подачу рентгеновского излучения в следующих случаях:

при неплотно закрытой (открытой) двери камеры;
при нажатой кнопке экстренного отключения «Аварийная остановка».

В момент подачи высокого напряжения на рентгеновскую трубку система безопасности блокирует возможность открытия электроприводной рентгенозащитной двери. При нажатии одной из кнопок «Аварийная остановка» на рентгеновский аппарат подается команда отключения рентгеновского излучения.
В стандартной комплектации кнопки экстренного отключения расположены:

на пульте управления рентгеновского аппарата;
на главном пульте управления;
внутри камеры.

Преимущества

Манипулятор проходного типа
Камера комплектуется поверенным средством измерения КЦР «Цифракон»
Высокая точность позиционирования при автоматическом управлении
Камера выполнена из стали и свинца
Конструкция камеры обеспечивает мощность дозы на расстоянии 10 см от поверхности камеры радиационной защиты в любой её точке, не превышающей 1 мкЗв/ч.

Особенности метода

Автоматизированная система для контроля позволяет значительно ускорить процесс обследования объектов
Мгновенный анализ полученных данных, что обеспечивает оперативное принятие решений
Программное обеспечение «Дисофт» является средством для обработки, расшифровки, измерения и хранения информации, что позволяет экономить ресурсы на расходных материалах, содержании архивов и других дополнительных помещений
Комплексная система защиты гарантирует полную безопасность персонала от вредного воздействия ионизирующего излучения

Нормативная документация

Качество получаемого радиографического изображения соответствует:

ГОСТ-ИСО 17636-2-2018 (класс А, B)
ГОСТ 29025-91
I кат. по ПНАЭ Г-7-010-89
РД-25.160.10-КТН-016-23

Уровень защиты соответствует:

СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;
СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)»;
СанПиН 2.6.1.3164-14 «Гигиенические требования по обеспечению радиационной безопасности при рентгеновской дефектоскопии».
