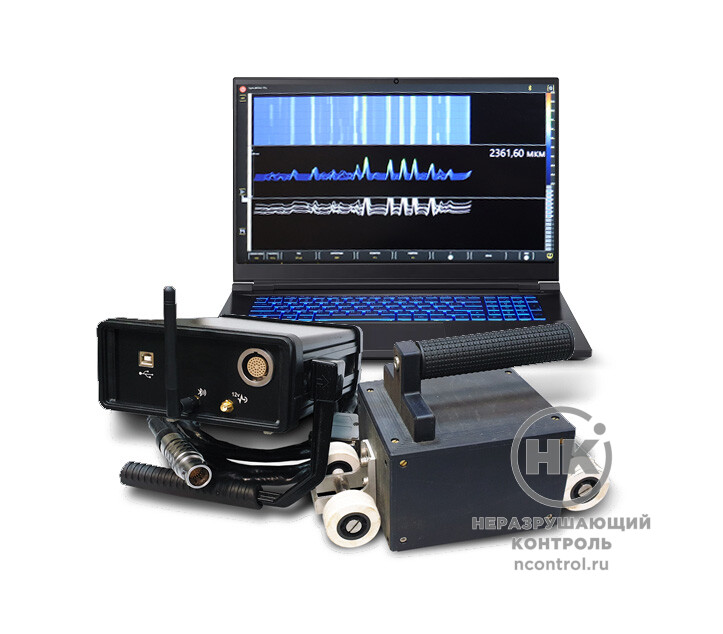

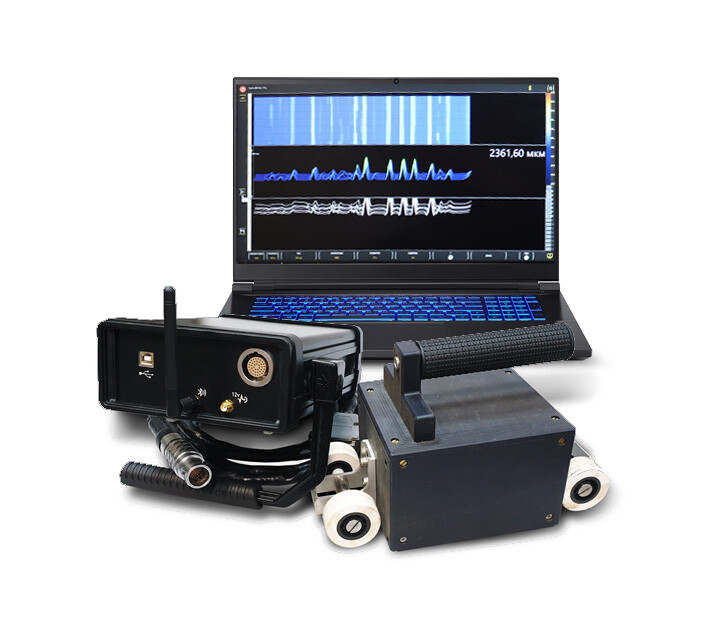

Вихретоковый дефектоскоп КОРСАР-16К

Купить

КОРСАР-16К – вихретоковый дефектоскоп, предназначенный для оперативного контроля стенок металлических объектов при одностороннем доступе. Он помогает выявлять и количественно оценивать потери металла в виде утонений стенок и точечных язв различного происхождения, таких как коррозия, эрозия и питтинговая коррозия. Применяется для контроля протяженных труб, сосудов и резервуаров.

Минимальный выявляемый дефект – язва диаметром 3 мм на глубину 30% толщины. Гарантированно выявляемый дефект определяется как язва диаметром равной толщине стенки на глубину 20% толщины. Чем выше толщина стенки, тем больше размер минимального выявляемого дефекта.



до 9 мм
Работа через зазор

Документы в PDF

Принцип работы

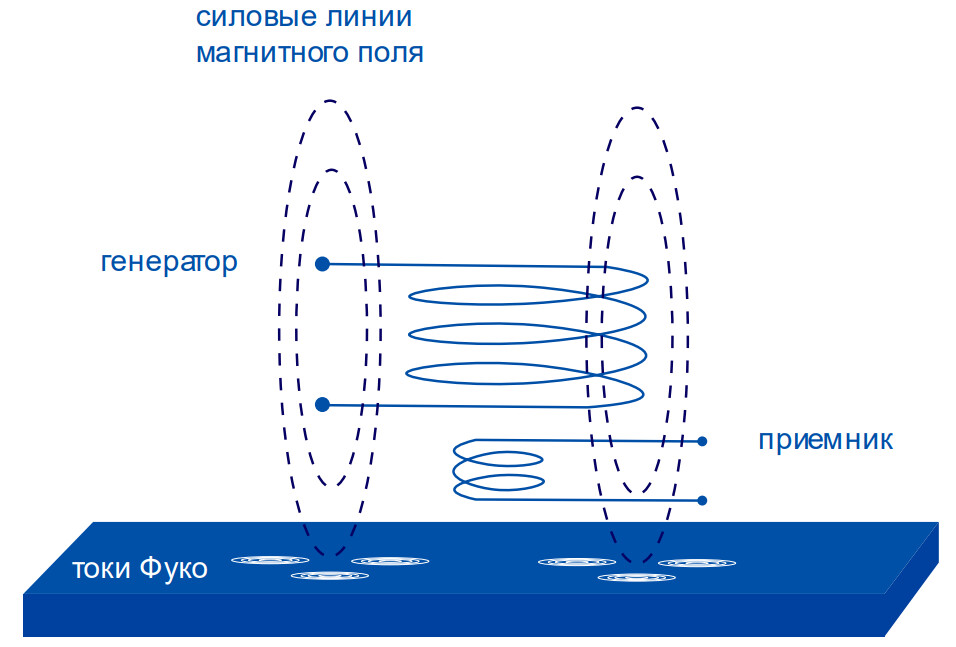

Метод основан на анализе электромагнитного поля вихревых токов (токи Фуко), созданных в объекте контроля преобразователя.

/8725/conversions/9b648ee089ef00272abd1415e8f68cc1-big.jpg

Комплекс может работать в широком диапазоне частот от 3 до 30000 Гц. Преобразователь комплекса получает сигнал благодаря выявлению разных зон изменения количества поглощаемой энергии магнитного поля во время циклического перемагничивания металла с помощью низкочастотного электромагнитного метода. Фазу и амплитуду вихревых токов считывает измерительная катушка приемника и передает в электронный блок дефектоскопа, где происходит обработка данных. Полученная информация выводится на экран ПК.

Преимущества

  • Работа через зазор или через покрытие до 9 мм
  • За один проход выявляются дефекты с наружной и внутренней стороны
  • Повышение производительности контроля крупногабаритных объектов
  • Большой выбор сканеров для различных диаметров объекта контроля
  • Возможность контроля объектов с высокой температурой поверхности

Особенности метода

  • Отсутствие «мертвых зон» при контроле
  • Минимальные требования к подготовке поверхности
  • За один проход выявляются дефекты с наружной и внутренней стороны
  • Чем выше толщина стенки, тем больше размер минимального выявляемого дефекта

Функции ПО

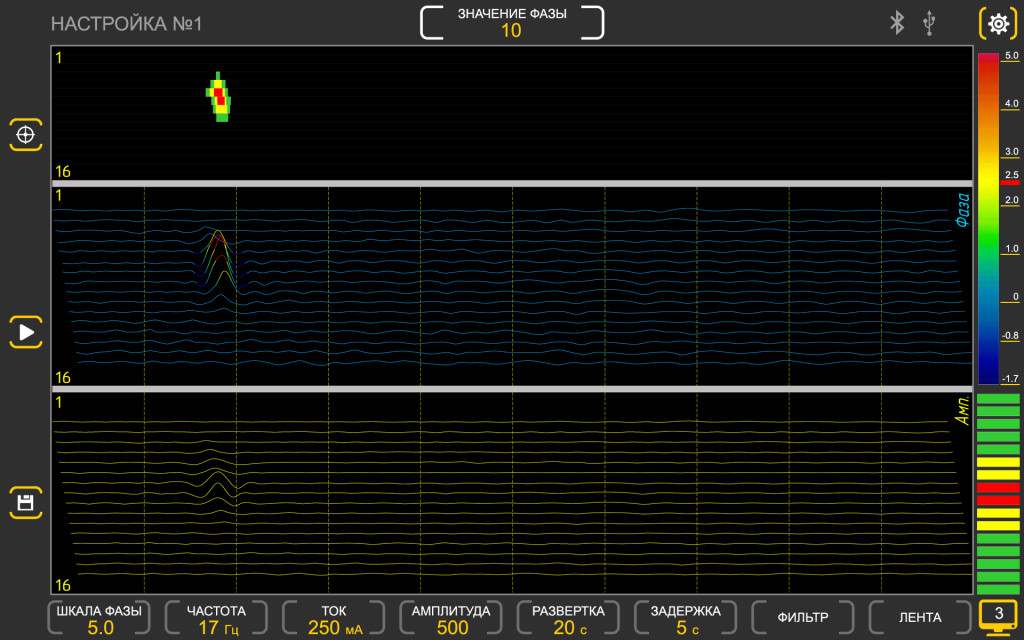

  • В ПО данные предоставлены в 3 видах: A-Scan амплитуды, A-Scan фазы и C-Scan, что помогает наглядно определить потери толщины.
  • Принимаемые данные записываются в файл, после чего, используя экранные курсоры можно получить оценочные количественные данные о размерах язв и утонений.
/8726/conversions/2a5dd76eb6d7deabb07a9eefb3db78e2-big.jpg

Применение

Комплекс используется для ферромагнитных и неферромагнитных материалов на предмет выявления потерь металла – утонений, образовавшихся из-за химической коррозии и физических воздействий. На частотах выше 500 Гц становится возможным контроль неферромагнитных объектов. Также этот комплекс способен обнаруживать дефекты, трещины и расслоения, связанные с наводораживанием и науглероживанием. КОРСАР 16К применяется для обследования поверхностей нагрева котлов, технологических печей, днищ и стенок резервуаров, труб (в т.ч. буровых), сосудов.

Комплектация

  • Электронный блок обработки данных
  • Многоканальный электромагнитный преобразователь (тип оговаривается в ТЗ)
  • Ноутбук /Планшет /Промышленный планшет (тип оговаривается в ТЗ)
  • Кабель для соединения блока электронного с преобразователем
  • Адаптер питания от электросети
  • Программное обеспечение (SD карта)
  • Жесткий кейс
  • Инструкция по эксплуатации

Технические характеристики

Максимальная толщина ОК, мм30
Диапазон установки частоты возбуждения тока, Гц3-30000
Минимальная глубина выявляемых дефектов при максимальной толщине ОК, мм0,2
Максимальное число каналов контроля, шт16 (базово)
До 128 (опционально)
Масса электронного блока, кг, не более2
Условия эксплуатации, °С при относительной влажности в %от -30 до 50 °С, до 95%
Габаритные размеры электронного блока (ВхШхД), мм, не более320х180х230
Параметры электрического питания, Ввнешний источник питания: 190-240 аккумуляторный блок: 7-18
