Проявитель LD9 (OVERCHEK WHITE)

LD9 (прежнее наименование OVERCHEK WHITE) — быстро испаряющийся безводный жидкий проявитель. Применяется в капиллярной дефектоскопии вместе с пенетрантом Checkmor 300 и очистителем S85 для выявления индикаторных следов выходящих на поверхность дефектов.

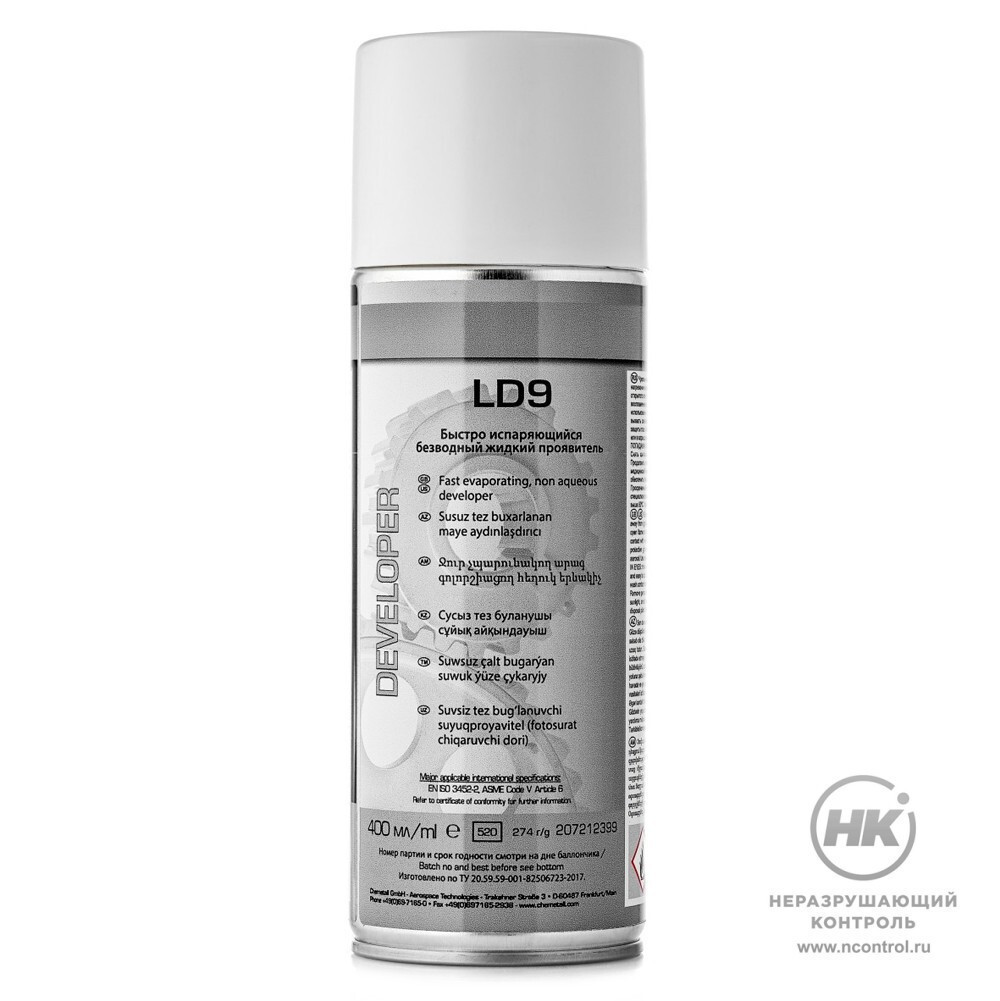

Проявитель LD9 представляет собой готовую к применению суспензию инертного белого порошка в растворителе. Выпускается в форме аэрозоля либо жидкости в канистрах. Используется в капиллярном неразрушающем контроле сварных соединений, литых и кованых деталей. Обеспечивает отличные результаты как с цветоконтрастными, так и с флюоресцентными пенетрантами производства Chemetall.

Применение проявителя LD9 не оказывает вредного воздействия на изделия из сталей, алюминия, латуни, бронзы, меди, магния, кадмия и титана. Для пластмассовых или резиновых поверхностей следует предварительно протестировать небольшой участок во избежание возможного размягчения или разбухания.

+16  °С
Температура воспламенения

Выявляемые дефекты

Соответствие стандартам

Проявитель LD9 соответствует требованиям международных стандартов EN ISO 3452-2, формы d & e, ASME Boiler & Vessel Code, раздел V, статья 6. Утверждён к использованию в соответствующих промышленных отраслях организацией AREVA в спецификации TLV 9017 01, а также ЗАО «НИКИМТ-Атомстрой» в спецификации №КД-ХЕ/04-3к.

Методика капиллярного контроля с помощью набора: пенетрант Checkmor 300, очиститель S85, проявитель LD9

Методика контроля

1. Предварительная очистка. Исследуемая поверхность должна быть тщательно очищена от жира, масла и грязи. Нанесите очиститель S85 на деталь и протрите чистой тканью. При необходимости можно провести очистку различными механическими способами с последующей промывкой водой или очистителем.

2. Сушка. Перед нанесением пенетранта поверхность должна высохнуть. Можно дождаться высыхания, использовать принудительный воздушный обдув, например, промышленным феном или поместить изделие в печь с циркуляцией воздуха.

3. Нанесение пенетранта. Распылите пенетрант Checkmor 300 на контролируемую поверхность таким образом, чтобы образовалось тонкое и ровное покрытие. Можно использовать кисть или метод погружения. Процесс проникновения пенетранта в полости дефектов может длиться 20 – 30 мин согласно инструкции.

4. Промежуточная очистка. Излишки пенетранта можно удалить чистой тканью, предварительно смоченной в очистителе. Не промывайте поверхность очистителем слишком обильно, так как это ухудшит чувствительность. В качестве альтернативы для удаления поверхностного проникающего вещества можно воспользоваться водой — для применения при температуре выше +5 °С.

5. Сушка. Высушите поверхность перед нанесением проявителя естественным путём либо с помощью сушильных приспособлений (см. пункт 2).

6. Нанесение проявителя. Проявитель LD9 представляет собой суспензию твёрдых частиц, которые оседают в неподвижном состоянии. Поэтому аэрозоли нужно встряхивать, а жидкости тщательно перемешивать до и во время использования. Распылите проявитель на проверяемый участок тонким ровным слоем с расстояния 30 см. Температура контролируемой поверхности должна быть в диапазоне от -10 до +50 °С.

7. Проявление. Появление индикаторных следов дефектов можно наблюдать после высыхания проявителя LD9 через 10 – 30 мин, в зависимости от температуры и материала поверхности.

8. Осмотр. Для цветоконтрастных пенетрантов проверку следует проводить при рассеянном белом свете интенсивностью не менее 500 люкс. Для флюоресцентных пенетрантов — под воздействием ультрафиолетового излучения с длиной волны 365 нм и выходом 1 200 мкВт/см2 на расстоянии 38 см от поверхности.

Особенности

  • низкое содержание серы, галогенов и щелочных металлов;
  • безопасен для большинства конструкционных материалов;
  • соответствует требованиям EN ISO 3452-2;
  • совместим с цветными и флюоресцентными пенетрантами линейки Checkmor;
  • перед применением необходимо взбалтывать;
  • после использования удаляется очистителем.

Технические характеристики

Внешний вид твёрдые частицы белого порошка в прозрачной либо светло-серой жидкости
Способ нанесения распылением, погружением, кистью
Температура воспламенения +16 °С
Плотность при 20 °С 0,8 г/см3
Температура контролируемой поверхности от -10 до +50 °С
Расход средства 200-300 мл/м2
Соответствие международным стандартам EN ISO 3452-2: Form d & e
ASME: Boiler & Vessel Code, Section V, Article 6
TLV 9017 01: Penetrants for liquid penetrant examination methods
Условия хранения в сухом прохладном месте, вдали от источников тепла и прямых солнечных лучей, не подвергать замерзанию
Меры предосторожности необходимо соблюдать все местные и национальные нормы по транспортировке, хранению, использованию и переработке химических веществ в концентрированном или разбавленном виде и в качестве рабочих растворов
Срок годности:
– для аэрозольных баллонов 36 месяцев
– для жидкостей 60 месяцев
Форма выпуска:
– аэрозольный баллон 400 мл
– канистра с жидкостью 5 л, 25 л
