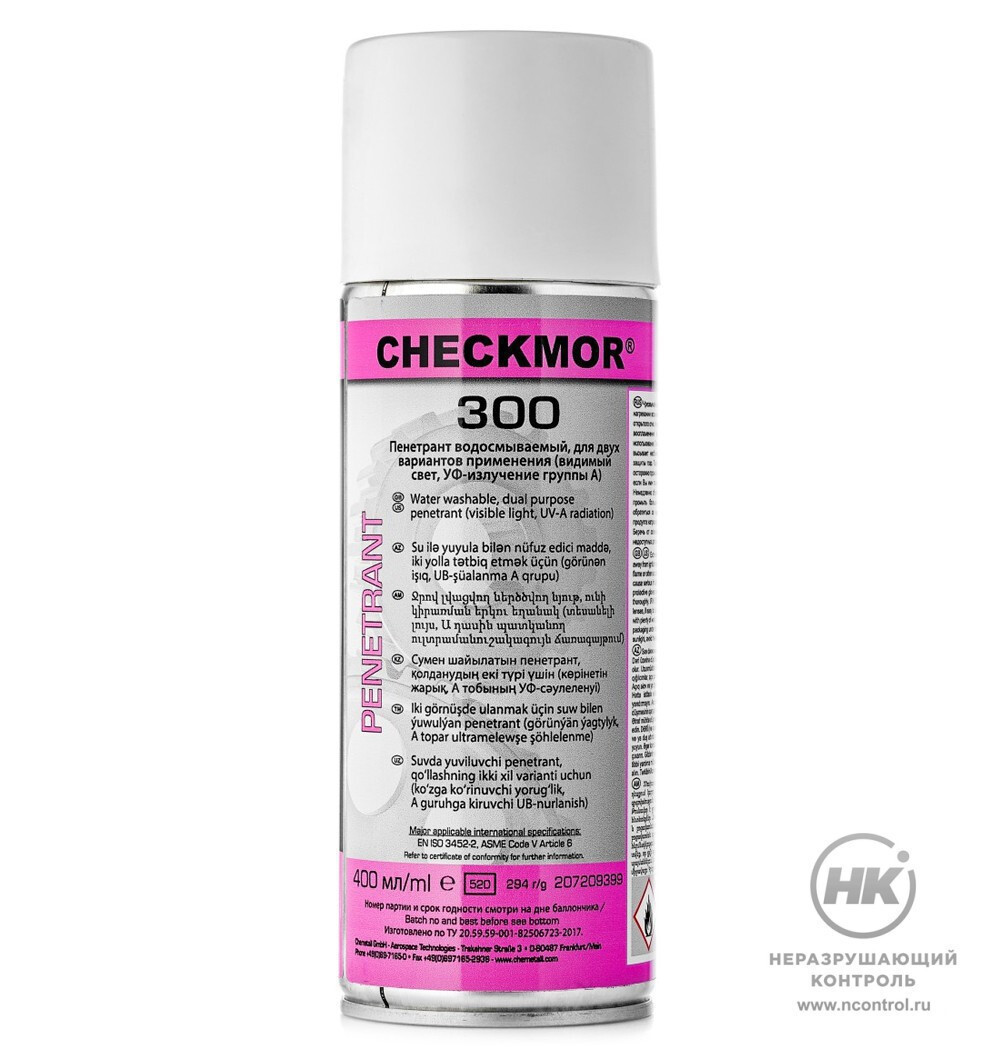

Красный флюоресцентный пенетрант Checkmor 300 (OVERCHEK RED)

Купить
В избранноеВ избранное
СравнитьСравнить

Checkmor 300 (прежнее наименование OVERCHEK RED) — высокочувствительный водосмываемый красный и флюоресцентный пенетрант. Может применяться как при видимом свете, так и при ультрафиолетовом излучении группы А. Используется вместе с очистителем S85 и проявителем LD9 для выявления индикаторных следов выходящих на поверхность дефектов.

Пенетрант Checkmor 300 представляет собой прозрачную красную жидкость с жёлто-оранжевым цветом флюоресценции. Выпускается готовым к применению в форме аэрозоля либо жидкости в канистрах. Используется в капиллярном неразрушающем контроле кованых деталей, сварных швов, отливок.

Продукт предлагает самый высокий уровень чувствительности в соответствии с требованиями EN ISO 3452. Для более чёткой и контрастной индикации дефектов рекомендуется просматривать контролируемые участки с ультрафиолетовым излучением.

Применение пенетранта Checkmor 300 не оказывает коррозионного воздействия на изделия из распространённых конструкционных металлов. Для поверхностей из пластмасс, резин и каучуков следует предварительно провести тест на совместимость, чтобы исключить появление пятен или размягчение материала.

> 93  °С
Температура воспламенения

Выявляемые дефекты

Соответствие стандартам

Пенетрант Checkmor 300 является проникающим красителем в соответствии с EN ISO 3452-2, Тип II, и флюоресцентным пенетрантом в соответствии с EN ISO 3452-2, Тип III. Сертифицирован согласно требованиям международных стандартов EN ISO 3452-6, Тип II, Метод С, Уровень 2 и ASME Boiler & Vessel Code, раздел V, статья 6. Утверждён к использованию ЗАО «НИКИМТ-Атомстрой» в спецификации
№КД-ХЕ/04-3к.

Методика капиллярного контроля с помощью набора: пенетрант Checkmor 300, очиститель S85, проявитель LD9

Методика контроля

1. Предварительная очистка. Исследуемая поверхность должна быть тщательно очищена от жира, масла и грязи. Нанесите очиститель S85 на деталь и протрите чистой тканью. При необходимости можно провести очистку различными механическими способами с последующей промывкой водой или очистителем.

2. Сушка. Перед нанесением пенетранта Checkmor 300 поверхность должна высохнуть. Можно дождаться высыхания, использовать принудительный воздушный обдув промышленным феном или поместить изделие в печь с циркуляцией воздуха.

3. Нанесение пенетранта. Распылите пенетрант Checkmor 300 на контролируемую поверхность таким образом, чтобы образовалось тонкое и ровное покрытие. Можно использовать кисть или метод погружения. Процесс проникновения пенетранта в полости дефектов может длиться 20 – 30 мин согласно инструкции.

4. Промежуточная очистка. Излишки пенетранта Checkmor 300 можно удалить чистой тканью, предварительно смоченной в очистителе. Не промывайте поверхность очистителем, так как это ухудшит чувствительность. В качестве альтернативы для удаления поверхностного проникающего вещества можно воспользоваться водой — для применения при температуре выше +5 °С.

5. Сушка. Высушите поверхность перед нанесением проявителя естественным путём либо с помощью сушильных приспособлений (см. пункт 2).

6. Нанесение проявителя. Проявитель LD9 представляет собой суспензию твёрдых частиц, которые оседают в неподвижном состоянии. Поэтому аэрозоли нужно встряхивать, а жидкости тщательно перемешивать до и во время использования. Распылите проявитель на проверяемый участок тонким ровным слоем с расстояния 30 см. Температура контролируемой поверхности должна быть в диапазоне от -10 до +50 °С.

7. Проявление. Появление индикаторных следов дефектов можно наблюдать после высыхания проявителя через 10 – 30 мин, в зависимости от температуры и материала поверхности.

8. Осмотр. Для цветоконтрастных пенетрантов проверку следует проводить при рассеянном белом свете интенсивностью не менее 500 люкс. Для флюоресцентных пенетрантов — под воздействием ультрафиолетового излучения с длиной волны 365 нм и выходом 1 200 мкВт/см2 на расстоянии 38 см от поверхности.

Документы в PDF

Особенности

  • пенетрант двойного назначения: возможно применение при видимом и УФ освещении;
  • не содержит азо-красителей и ароматических углеводородов;
  • безопасен для большинства конструкционных материалов;
  • обеспечивает высочайший уровень чувствительности в соответствии с EN ISO 3452;
  • подходит для использования при низких температурах до -10 °С;
  • удаляется водой или растворителями.

Технические характеристики

Внешний вид прозрачная яркая флюоресцирующая красная жидкость
Цвет индикации при видимом свете красный
Цвет флюоресценции жёлто-оранжевый
Способ нанесения аэрозольным распылением, пульвелизатором, кистью, щёткой, поливом, погружением
Температура воспламенения > 93 °C
Плотность при 20 °С 0,92 г/см3
Вязкость при 38 °С 9 мм2
Температура контролируемой поверхности от -10 до +50 °С
Расход средства 100 мл/м2
Класс чувствительности II по ГОСТ 18442-80
Соответствие международным стандартам EN ISO 3452-2: Type III, Method A & C, Level 2
EN ISO 3452-6: Type II, Method C, Level 2
ASME: Boiler & Vessel Code, Section V, Article 6
Условия хранения в сухом прохладном месте, вдали от источников тепла и прямых солнечных лучей, не подвергать замерзанию
Меры предосторожности необходимо соблюдать все местные и национальные нормы по транспортировке, хранению, использованию и переработке химических веществ в концентрированном или разбавленном виде и в качестве рабочих растворов
Срок годности:
– для аэрозольных баллонов 36 месяцев
– для жидкостей 60 месяцев
Форма выпуска:
– аэрозольный баллон 400 мл
– канистра с жидкостью 5 л, 25 л
