Измеритель шероховатости (профилометр) TR-110

Измеритель шероховатости TR-110 — простой и стабильный в использовании цифровой прибор для оценки неровности и шероховатости плоских поверхностей объектов. Имеет высокую точность в широком диапазоне измерений по шкалам Ra, Rz. Внесен в Госреестр СИ РФ №20665-07. Межповерочный интервал 1 год.

Сфера применения - измерение шероховатости поверхностей на металлической и неметаллической основе в цехах промышленных предприятий и лабораториях исследования свойств материалов.

Ra, Rz
Шкалы измерений

Устройство

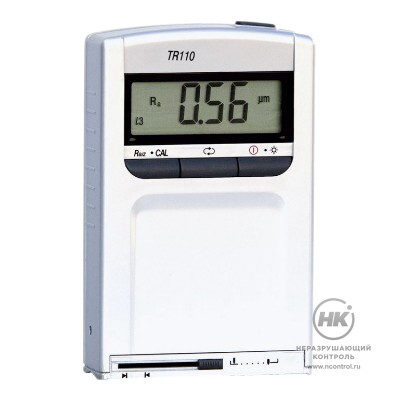

Прибор представляет собой компактную, легкую конструкцию из основного блока устройства со встроенным измерительным датчиком.

Современный ударопрочный дизайн профилометра TR110 рассчитан на удобное удержание в руках при проведении замеров.



Измерительный датчик размещен в нижней панели прибора с левой стороны. Для защиты алмазной иглы датчика от повреждений и сохранения точности измерений, в корпусе устройства предусмотрена специальная предохранительная крышка.

Фронтальную панель в верхней части занимает жидкокристаллический дисплей и рабочая панель с функциональными кнопками управления и навигации в меню. Дисплей оснащен светодиодной подсветкой, она позволяет с комфортом проводить исследования в местах с недостаточным освещением.

Для удобства эксплуатации в производственных условиях кнопка включения/выключения устройства имеет увеличенный размер и расположена на верхней крышке корпуса.

Принцип работы

Перед каждым измерением необходимо проводить калибровку профилометра, чтобы убедиться в исправности измерительного блока и датчика с иглой.

При запуске профилометра игла контактного датчика начинает равномерно и последовательно перемещаться вдоль контролируемой поверхности. Соприкасаясь с рабочей поверхностью, игла производит колебательные движения вверх и вниз. Это изменение регистрирует датчик, генерируя электрический сигнал.

Сигнал передается от датчика на центральный процессор, происходит его обработка и расчет среднего значения шероховатости. Оцифрованный результат выводится на ЖК-дисплей профилометра в виде значений Ra и Rz.

Программное обеспечение

Встроенное программное обеспечение профилометра защищено от внесения любых изменений,защита соответствует уровню А по МИ 3286-2010.

Техническое обслуживание

Прибор следует оберегать от коррозии, сильных ударов и падений, воздействий вредных условий окружающей среды - пыли, грязи, влаги и сильных электромагнитных полей.

Рекомендуется своевременно заряжать батарею прибора. Не забывайте выключать устройство после каждого использования во избежание разряжения аккумулятора.

Особенности

  • Доступная цена
  • Высокая производительность в работе
  • Простота и надежность конструкции
  • Оценка шероховатости по шкалам Ra, Rz
  • Небольшие габариты и вес устройства
  • Функция внешней калибровки
  • Компактный и прочный кейс для хранения
  • Защитный чехол для измерительного датчика
  • Жидкокристаллический дисплей со светодиодной подсветкой
  • Долгий срок службы
  • Соответствие требованиям международных стандартов DIN, ISO

Соответствие стандартам

Профилометр TR-110 производится в соответствии с требованиями ГОСТ 8.296-78, ГОСТ 19300-86.

Комплектация

  • Электронный блок профилометра TR110
  • Защитный чехол для датчика
  • Образцовая мера шероховатости
  • Зарядное устройство
  • Руководство по эксплуатации
  • Гарантийный талон
  • Защитный кейс для хранения и транспортировки


Стандартная комплектация прибора

Технические характеристики

Шкалы измерения Ra, Rz
Длина трассы сканирования 6 мм
Скорость перемещения датчика 1 мм/с
Значения отсечек шага 0,25 мм/0,8 мм/2,5 мм
Длина оценки значений параметров шероховатости 1,25 мм/4,0 мм/5,0 мм
Диапазон измерений по параметрам Ra: 0.05 – 10.0 мкм
Rz: 0.1 – 50 мкм
Допускаемая основная погрешность ±15%
Повторяемость результатов измерений <12%
Тип фильтра аналоговый резистивно-емкостный
Тип датчика пьезоэлектрический
Радиус кривизны и угол вершины щупа алмазная игла с радиусом: 5±1 мкм; угол: 90° (+5° или -10°)
Диапазон рабочих температур от 0° до +40°С
Относительная влажность воздуха <80%
Диапазон температур при хранении от -25° до +60°С
Степень точности класс 3
Электрическое питание литий-ионный аккумулятор x 3.6 В
Зарядное устройство 6 В постоянного тока, 3 часа (время перезарядки)
Габариты 110 х 70 х 24 мм
Масса 200г
