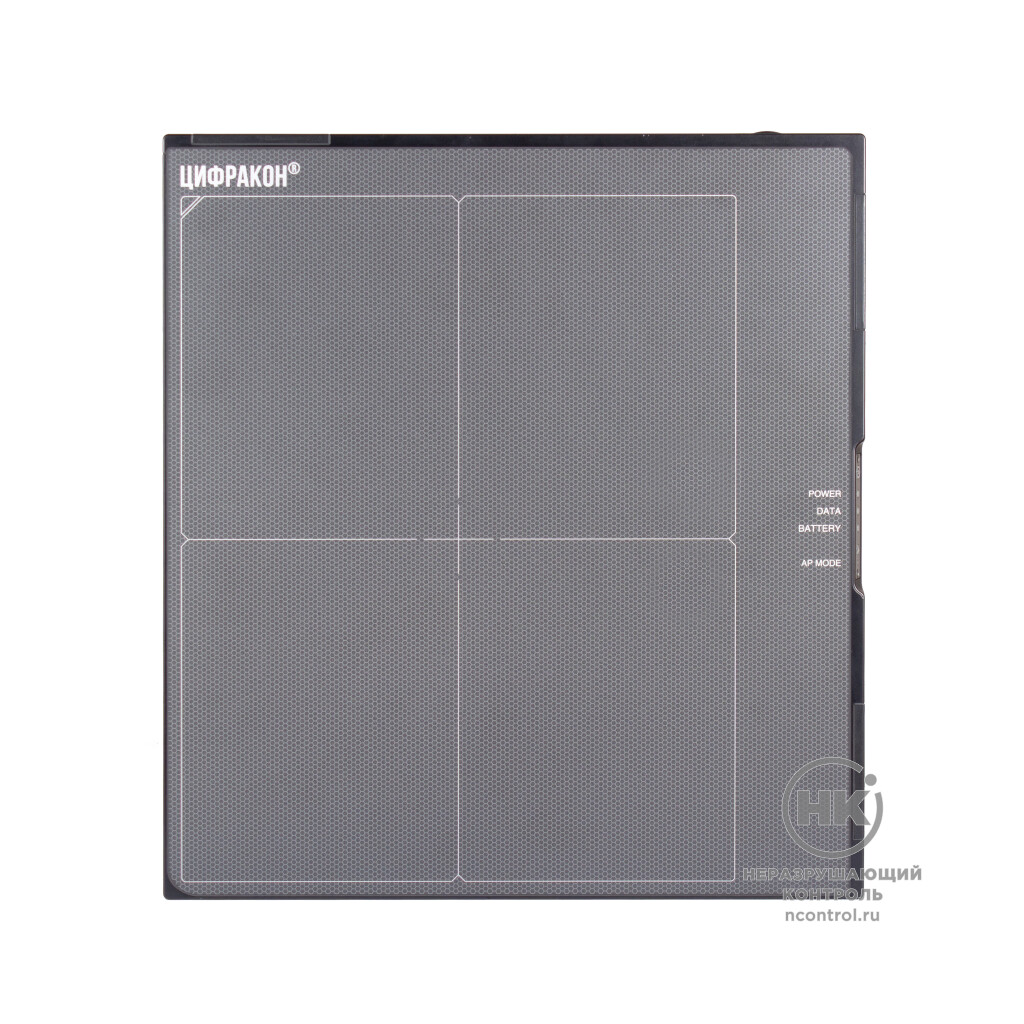

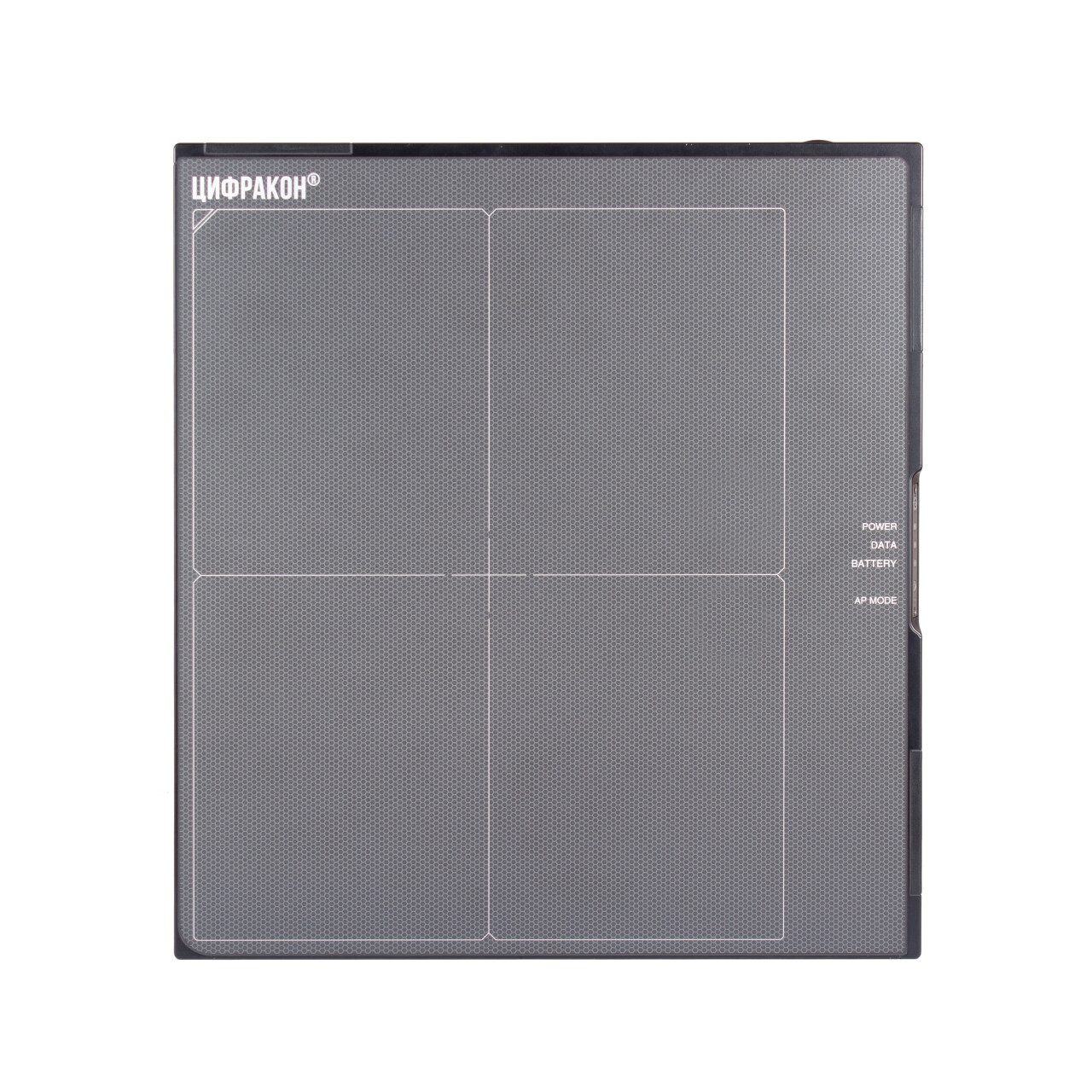

Комплекс цифровой радиографии «Цифракон 2329»

Купить

Задать вопрос о товаре

Комплекс цифровой радиографии "Цифракон 2329" используется для проведения рентгеновского контроля сварных соединений и основного металла с радиационной толщиной в направлении просвечивания до 60 мм стали.

Комплекс разработан с учётом современных технологий, обеспечивающих мгновенное получение высококачественных радиографических изображений в электронном виде. Программная часть комплекса представлена инструментами для достоверной расшифровки снимков в реальном времени.

75 мкм
Размер пикселя

Документы в PDF

Скачать карточку в формате PDF

Преимущества

отсутствие затрат на покупку, утилизацию плёнки и химии, содержание проявочной техники, лаборатории и архива;
создание единой базы контроля сварных соединений;
значительное увеличение производительности;
принятие решений экспертами удаленно;
получение изображения в реальном времени и исключение пересветов;
снижение радиационной нагрузки на персонал;
сбережение ресурса рентгеновского аппарата;
контролепригодны разнотолщинные объекты и объекты сложной формы.

Принцип работы

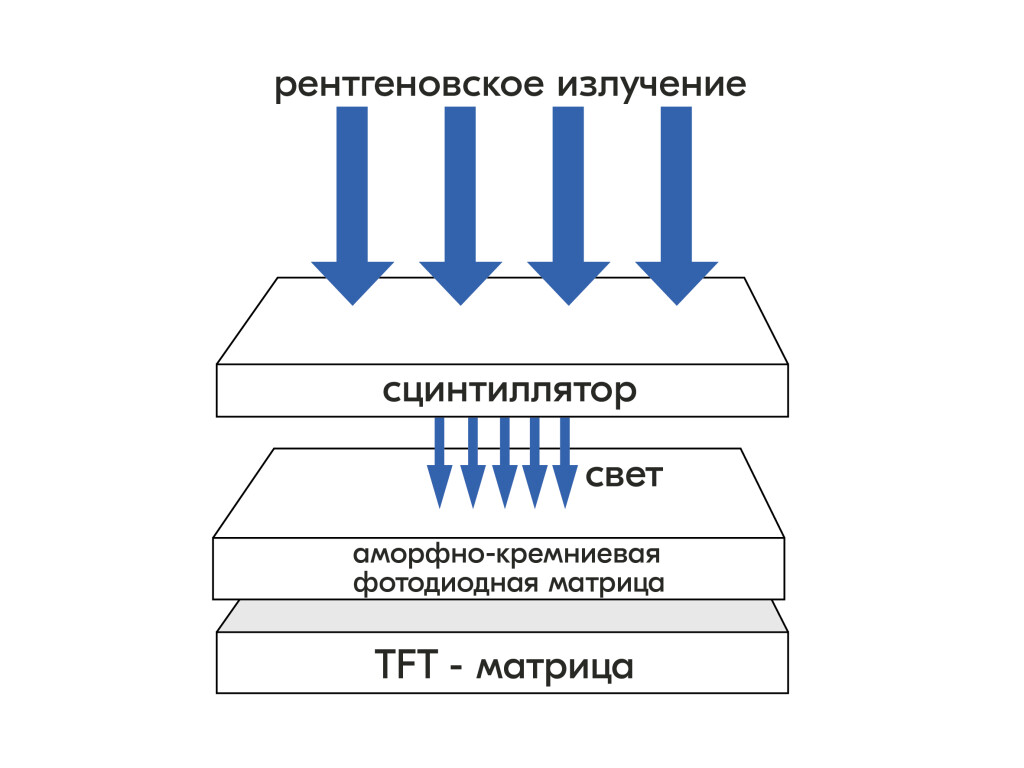

Плоскопанельный детектор состоит из ударопрочного корпуса, слоя сцинтиллятора и светочувствительной матрицы.
После прохождения через объект контроля, поток рентгеновского излучения попадает на преобразователь, сцинтиллятор, преобразующий излучение в видимый свет. В качестве сцинтилляторов используют оксисульфид гадолиния (Gd2OS2) или йодистого цезия (CsI). Под действием ионизирующего излучения в этом слое возникают центры люминесценции, свет от которых регистрируется светочувствительной TFT-матрицей или CMOS-матрицей.
После чего в светодиодной матрице происходит формирование изображения за счёт перехода энергий излучения в градации серого (до 60000 градаций). Последний этап – оцифровка снимка и передача его в программную оболочку.

Устройства управляются программным обеспечением «Дисофт», которое обладает обширным измерительным функционалом: измерение интенсивности в любой точке изображения, вычисление линейных размеров дефектов и расстояния между ними, определение их площади и измерение толщины металла. Благодаря специальным алгоритмам можно обнаруживать слабоконтрастные и небольшие дефекты. В среднем расшифровка результатов занимает одну минуту.

Комплектация

Плоскопанельный детектор;
Противоударный чехол детектора с закреплёнными на нем стропами для крепления на трубу;
Съемная ручка;
Зарядное устройство для батарей питания;
Батареи питания детектора - 4 шт.
Блок беспроводной связи;
Блок сетевого питания 220 В;
Нагреватель с кабелем питания 220 В;
Кабельная сборка питания нагревателя;
Кабель питания детектора с разъемом питания;
Кабель передачи данных и питания детектора длиной 7 м;
Кабель питания 220V;
AC/DC адаптер питания, 24V, 2.7A - 2 шт.;
Руководство по эксплуатации Комплекса;
Свидетельство о поверке;

Магнитные держатели для вертикального крепления детектора - 4 шт.;
Планшет с предустановленным ПО Дисофт;
Зарядное устройство для планшета (блок питания с кабелем питания);
Кожаный чехол-переноска и ремень для планшета;
Ноутбук с предустановленным ПО Дисофт;
Зарядное устройство для ноутбука (блок питания с кабелем питания);
Эталон чувствительности двухпроволочный Duplex IQI для проверки базового пространственного разрешения;
Паспорт Комплекса;
Методика поверки (КОПИЯ);
Транспортировочный кейс на колесах."

Соответствие стандартам

В реестре средств измерений РФ. Сертификат соответствия ИНТЕРГАЗСЕРТ.

Чувствительность контроля 1 класса по ГОСТ 7512-82, B, A по ГОСТ ISO 17636–2-2017.

Соответствует ГОСТ ISO 17636–2-2017, СТО Газпром 15-1.3-004-2023, СТО Газпром 2-2.4-917-2014, РД-25.160.10-КТН-0016-23, ГОСТ Р ИСО 10893-7-2016, НД 2-020101138.

Документация

Технические характеристики

Тип детектора	TFT
Тип сцинтиллятора	Gadox/CsI
Размер пикселя, мкм	75
Количество пикселей	3072 x 3840
Размер активной области, мм	230,4 х 288,0
Габаритные размеры детектора, мм	322 х 355 х 17
Вес детектора, кг	3,4
Диапазон энергий рентгеновского излучения, кВ	40 - 450
Степень пылевлагозащиты	IP67
страна производителя	Россия
Рабочая температура	от - 40°С до + 40°С; при t° ниже -10°С требуется установка нагревательного элемента; при t° выше +30°С ППД работает в режиме энергосбережения, выключаясь после проведения экспозиции
Гарантийные обязательства производителя	гарантийный период - 1 год с даты отгрузки
Ресурс работы	120 000 снимков
Срок службы	10 лет
Качество получаемого радиографического изображения, поддерживаемые НД	СТО ГАЗПРОМ 2-2.4-917-2014 (с изм.№1); РД-25.160.10. КТН-016-15; ГОСТ-ИСО 17636-2-2018 (классы А и В); ГОСТ 7512 (1 класс)
Энергия излучения	до 450 кВ
Радиационная толщина Fe	до 60 мм
Время работы	до 8 часов (в режиме съемки)
Способ передачи данных с ППД на ноутбук/планшет оператора проводной	беспроводной (Wi-fi, дальность до 100 м)
Включение в Государственный реестр средств измерений ФА по Техническому регулированию и метрологии	да
