Вращатель-манипулятор для рентгеноскопического контроля "ВМ-70НК"

Купить
В избранноеВ избранное
СравнитьСравнить

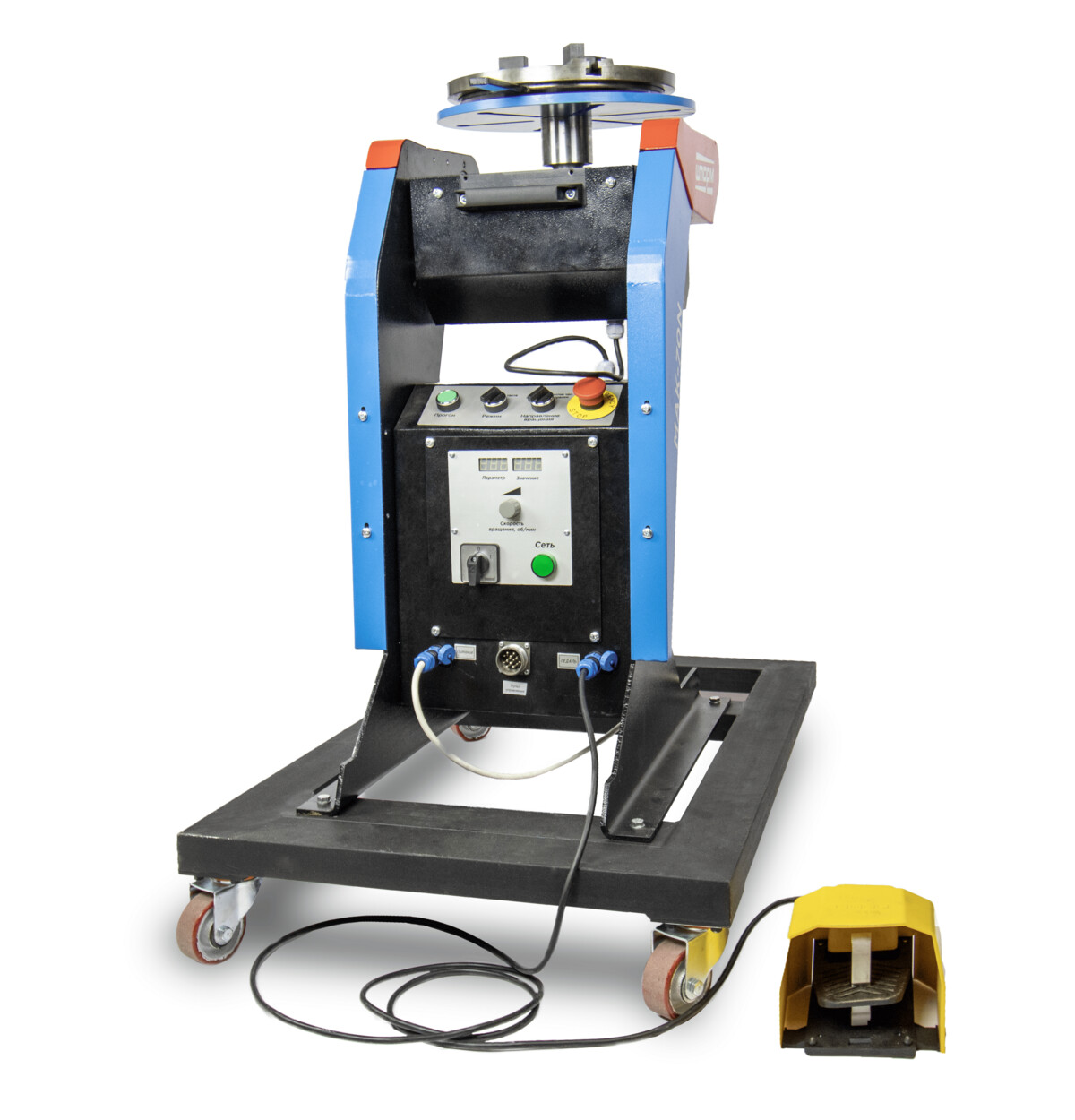

Предназначен для удержания и позиционирования цилиндрических изделий при проведении рентгеноскопического контроля с использованием комплекса цифровой радиографии на основе ППД. Вращатель передвижной и имеет реверсивное вращение планшайбы, т.е. по часовой стрелке и против часовой стрелки.

Конструкция имеет металлическую раму в основании, которая связывает все узлы и агрегаты. Рама опирается на ролики с тормозными механизмами, а все электромеханические элементы расположены в базе рамы.

В верхней части установлен наклонный механизм с планшайбой, которая имеет не менее 6-ти пазов для крепления различных типов патронов или специальных приспособлений. На планшайбе закреплен самоцентрирующийся зажим для установки и фиксации контролируемых деталей с внешним диаметром от 20 до 180 мм. Вращение привода осуществляется мотор-редуктором постоянного тока, обеспечивая плавный старт и остановку.

Управление вращателем осуществляется с помощью кнопочного поста, расположенного на корпусе, или дистанционно с помощью кабельного пульта. Кнопочный пост имеет кнопку вращения, регулятор скорости и аварийного отключения. Дистанционный пульт имеет те же кнопки управления, а длинна кабеля позволяет работать в радиусе 30 метров от аппарата, при этом кабель оснащен разъемами для быстрого монтажа/демонтажа. Место расположения кнопочного поста согласовывается с покупателем на стадии проектирования.

Требования к электропитанию:

  • Напряжение питания – 220В (50Гц).
  • Токоподвод кабельный.
  • Длина кабеля – не менее 7 метров.
  • Тип вилки – ССИ-013, 2р+РЕ.
  • Тип розетки – ССИ-113, 2р+РЕ.

*Допускается замена типов вилки и розетки по согласованию с покупателем.


0,5 - 8
  об/мин

регулировка скорости вращения

Документы в PDF

Технические характеристики

Характеристика Значение
Регулировка скорости вращения от 0,5 до 8 об/мин
Регулировка наклона от 0 до 90˚
Масса, кг 75 кг
Высота, мм 800±50 мм
Ширина, мм 450 мм
Длина, мм 700 мм
Максимальная грузоподъёмность 70 кг
Диаметр планшайбы 300 мм
